Handkreissäge CSP 132 E

Inhaltsverzeichnis

1 Symbole ............................................ 8
2 Technische Daten ............................... 8
3 Bedienelemente ................................. 9
4 Bestimmungsgemäßer Gebrauch .......... 9
5 Sicherheitshinweise ............................ 9
5.1 Allgemeine Sicherheitshinweise ............ 9
5.2 Sicherheitshinweise für Handkreissägen 9
5.3 Weitere Sicherheitshinweise für alle
Kreissägen ...................................... 10
5.4 Spezifi sche Sicherheitshinweise für
Handkreissägen CSP 132 E ................ 11
5.5 Geräusch-/Vibrationsinformation ........ 11
6 Inbetriebnahme und Bedienung .......... 12
7 Einstellung ...................................... 12
7.1 Motorelektronik ................................ 12
7.2 Schnitttiefe einstellen ........................ 13
7.3 Schnittwinkel einstellen ..................... 13
7.4 Schnittanzeiger ................................ 13
7.5 Parallelanschlag ................................ 13
7.6 Absaugung ...................................... 13
7.7 Sägeblatt wechseln ........................... 13
8 Arbeitshinweise ................................ 13
8.1 Bearbeitung unterschiedlicher Werkstoffe 14
8.2 Zweimann-Bedienung ....................... 14
9 Verwendung von Zubehör .................. 14
9.1 Hobeleinrichtung NS-CSP 250x50 ....... 14
9.2 Kerveinrichtung RS-CSP 160x80 ......... 15
10 Wartung .......................................... 15
11 Umweltschutz / Entsorgung ............... 15
12 Gewährleistung ................................ 16
13 Konformitätserklärung ....................... 16
8
D

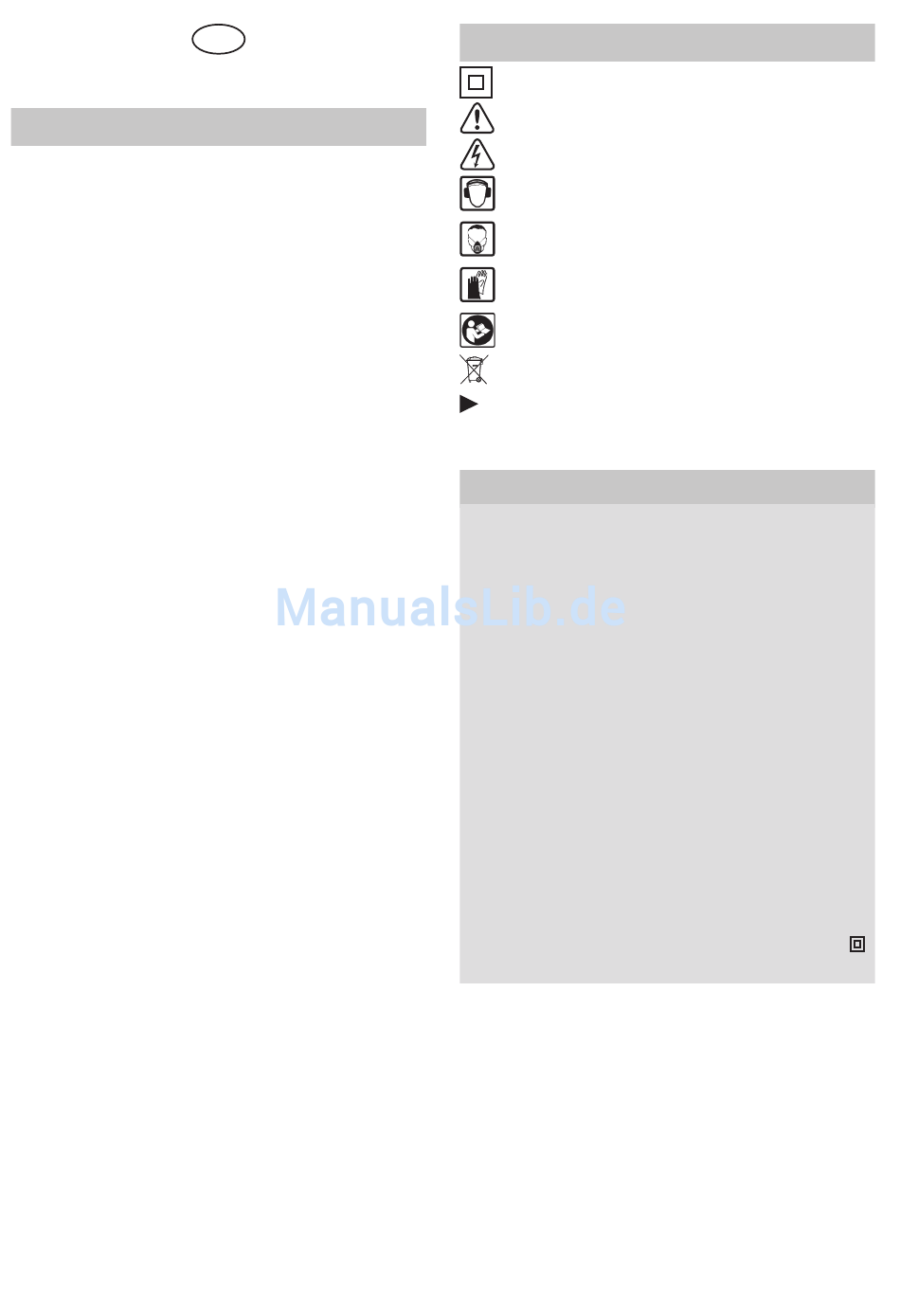

1 Symbole

Doppelte Isolation
Warnung vor allgemeiner Gefahr
Warnung vor Stromschlag
Gehörschutz tragen!
Atemschutz tragen!
Handschuhe tragen!
Anleitung/Hinweise lesen
Nicht in den Hausmüll geben
Hinweis, Tipp

2 Technische Daten

Nennspannung
Netzfrequenz
Nennaufnahme
Leerlaufdrehzahl
Constant-Electronic
Sanftanlauf
Überlastsicherung
Temperatursicherung
Sägeblatt
Schnittiefe
Schnittwinkel
Gewicht (ohne Zubehör)
Schutzklasse
230 V ~
50 / 60 Hz
2300 W
2200 min-1
ø 350 mm
Bohrung 30 mm
Zahnbreite 3,5 mm
Blattstärke 2,5 mm
bei 60° 0 ... 60 mm
bei 45° 0 ... 90 mm
0° ... 60°
•
•
•
•
16 kg
II /
