Accesorio Cepillador Ns-Csp 250X50; Accesorio Entallador Rs-Csp 160X80 - Protool CSP 132 E Original Bedienungsanleitung

ADVERTENCIA
Peligro de accidente causado por la co-
rriente eléctrica.
►
Antes de manipulación culaquiera con las
herramientas saquen la toma de co rriente del
enchufe.

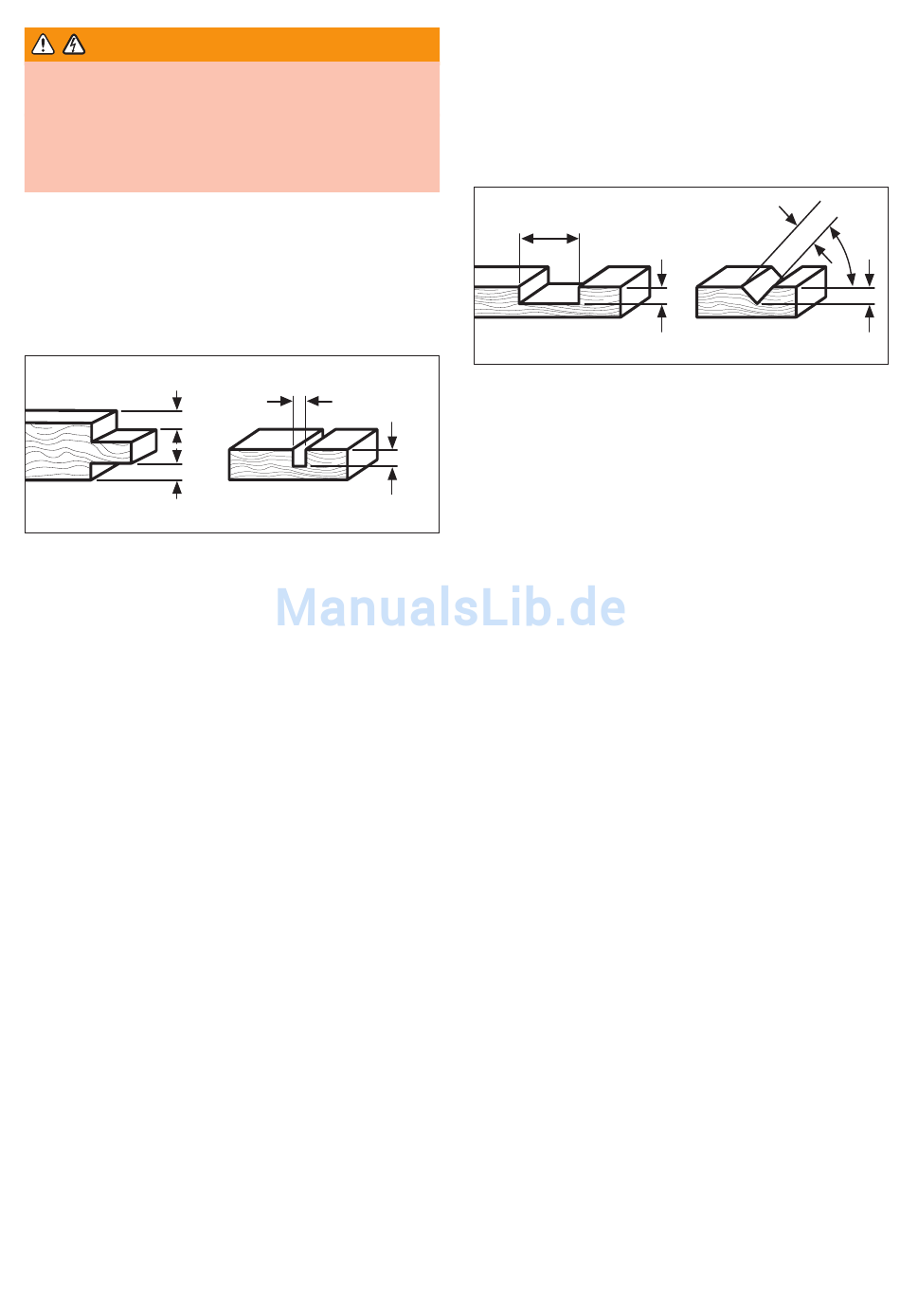

9.1 Accesorio cepillador
NS-CSP 250x50
Con el accesorio cepillador nº de ref. 624 337
puede fresar ranuras y rebajos con una pro-
fundidad máxima de 80 mm y 50 mm de pro-
fundidad (ver esquemas bajo estas líneas).
max 80 mm
max 36 mm
Ajuste la sierra a la profundidad de corte mí-
nima.
Retire la hoja de sierra [3-3] tal como se des-
cribe en la sección 7.7 (Cambio de la hoja de
sierra).
Desatornille las siguientes piezas:
Chapa de cobertura [5-1] de la caperuza
protectora
Chapa de cobertura [5-2] de la caperuza
protectora pendular
Tubuladura de aspiración [5-3]
Cuña separadora [5-4]
Coloque la cabeza de cepillo limpia [6-3] de
acuerdo con la fi gura y atorníllela fi rmemen-
te. Al realizar esta operación, tenga cuidado
de que la brida de apoyo [6-1] y la brida de
apriete [6-2] estén en la posición correcta. Las
perforaciones de la cabeza de cepillo [6-3] se
han de acoplar a las espigas de arrastre de la
brida de apoyo [6-1]. Como sujeción opuesta,
inserte la espiga [6-4] en la perforación de la
cabeza de cepillo.
Atornille la cubierta [6-5] al soporte pendular
[6-6].
Atornille la cubierta [6-7] a la caperuza pro-
tectora [6-8].
Ajuste la profundidad de fresado tal como se
describe en la sección 7.2 (Ajuste de la pro-
fundidad de corte)
50 mm
80 mm
9.2 Accesorio entallador
RS-CSP 160x80
Con el accesorio entallador ref. 624 339 puede
labrar ranuras, fresados y entalladuras según
los esquemas que fi guran bajo estas líneas.
Para este fi n, el accesorio entallador se puede
bascular hasta un máximo de 45 º.
80 mm
max 56 mm
Ajuste la sierra a la profundidad de corte mí-
nima.
Retire la hoja de sierra [3-3] tal como se des-
cribe en la sección 7.7 (Cambio de la hoja de
sierra).
Desatornille las siguientes piezas:
Chapa de cobertura [5-1] de la caperuza
protectora
Chapa de cobertura [5-2] de la caperuza
protectora pendular
Tubuladura de aspiración [5-3]
Cuña separadora [5-4]
Coloque la cabeza de entallar limpia [7-3] de
acuerdo con la fi gura y atorníllela fi rmemen-
te. Al realizar esta operación, tenga cuidado
de que la brida de apoyo [7-1] y la brida de
apriete [7-2] estén en la posición correcta. Las
perforaciones de la cabeza de entallar [7-3] se
han de acoplar a las espigas de arrastre de la
brida de apoyo [7-1]. Como sujeción opuesta,
inserte la espiga [7-4] en la perforación de la
cabeza de entallar.
Atornille la cubierta [7-5] al soporte pendular
[7-6].
Atornille la cubierta [7-7] a la caperuza pro-
tectora [7-8].
Ajuste la profundidad de fresado tal como se
describe en la sección 7.2 (Ajuste de la pro-
fundidad de corte) y el ángulo de fresado tal
como se describe en la sección 7.3 (Ajuste del
ángulo de corte).
En la tabla dispuesta sobre la caperuza protec-
tora puede leer la profundidad de entallado en
función del ángulo de fresado.
80 mm
45°
max 50 mm
41
