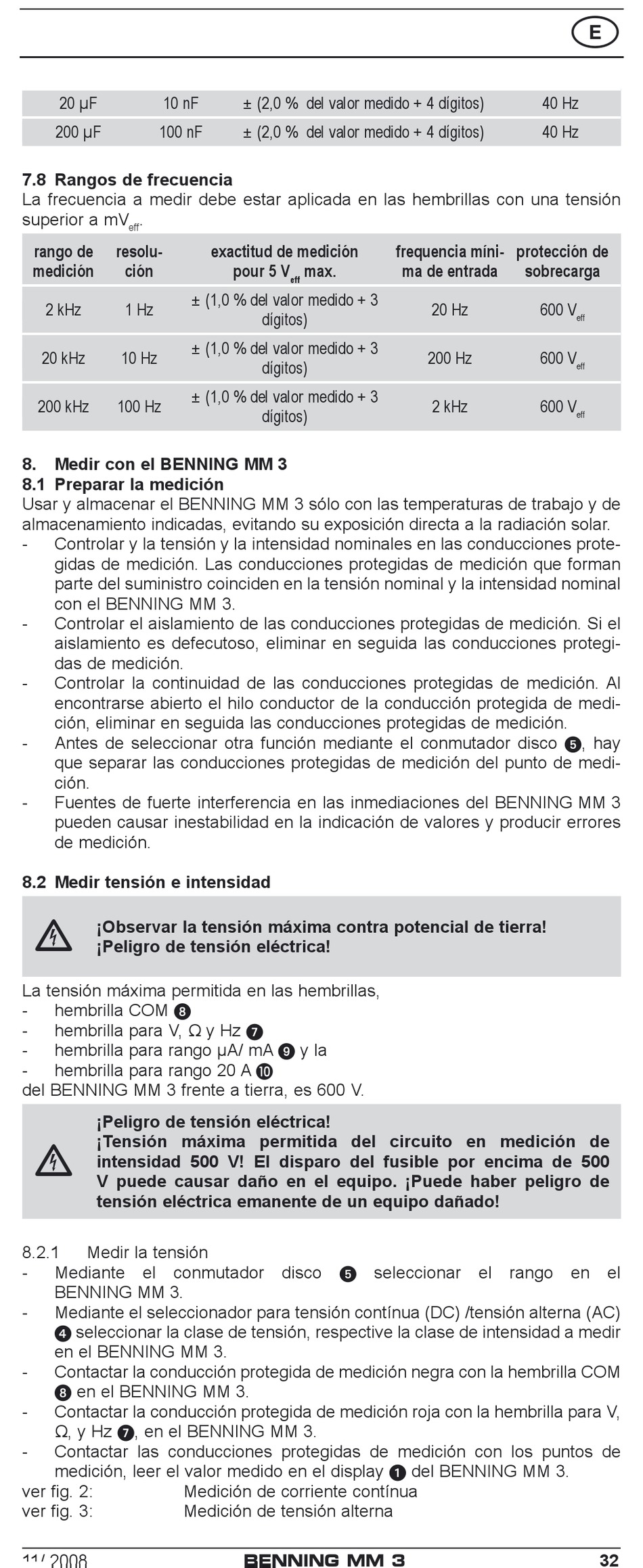

20 µF
200 µF

7.8 Rangos de frecuencia

La frecuencia a medir debe estar aplicada en las hembrillas con una tensión
superior a mV .
eff
rango de resolu-
medición ción
2 kHz 1 Hz
20 kHz 10 Hz
200 kHz 100 Hz
8.

Medir con el BENNING MM 3

8.1 Preparar la medición
Usar y almacenar el BENNING MM 3 sólo con las temperaturas de trabajo y de
almacenamiento indicadas, evitando su exposición directa a la radiación solar.
- Controlar y la tensión y la intensidad nominales en las conducciones prote-
gidas de medición. Las conducciones protegidas de medición que forman
parte del suministro coinciden en la tensión nominal y la intensidad nominal
con el BENNING MM 3.
- Controlar el aislamiento de las conducciones protegidas de medición. Si el
aislamiento es defecutoso, eliminar en seguida las conducciones protegi-
das de medición.
- Controlar la continuidad de las conducciones protegidas de medición. Al
encontrarse abierto el hilo conductor de la conducción protegida de medi-
ción, eliminar en seguida las conducciones protegidas de medición.
- Antes de seleccionar otra función mediante el conmutador disco , hay
que separar las conducciones protegidas de medición del punto de medi-
ción.
- Fuentes de fuerte interferencia en las inmediaciones del BENNING MM 3
pueden causar inestabilidad en la indicación de valores y producir errores
de medición.
8.2 Medir tensión e intensidad

¡Observar la tensión máxima contra potencial de tierra!
¡Peligro de tensión eléctrica!
La tensión máxima permitida en las hembrillas,
- hembrilla COM 
- hembrilla para V, Ω y Hz 
- hembrilla para rango µA/ mA  y la
- hembrilla para rango 20 A 
del BENNING MM 3 frente a tierra, es 600 V.
¡Peligro de tensión eléctrica!
¡Tensión máxima permitida del circuito en medición de

intensidad 500 V! El disparo del fusible por encima de 500
V puede causar daño en el equipo. ¡Puede haber peligro de
tensión eléctrica emanente de un equipo dañado!
8.2.1 Medir la tensión
- Mediante el conmutador disco  seleccionar el rango en el
BENNING MM 3.
- Mediante el seleccionador para tensión contínua (DC) /tensión alterna (AC)
 seleccionar la clase de tensión, respective la clase de intensidad a medir
en el BENNING MM 3.
- Contactar la conducción protegida de medición negra con la hembrilla COM
 en el BENNING MM 3.
- Contactar la conducción protegida de medición roja con la hembrilla para V,
Ω, y Hz , en el BENNING MM 3.
- Contactar las conducciones protegidas de medición con los puntos de
medición, leer el valor medido en el display  del BENNING MM 3.
ver fig. 2:
ver fig. 3:
11/ 2008
10 nF ± (2,0 % del valor medido + 4 dígitos)
100 nF ± (2,0 % del valor medido + 4 dígitos)
exactitud de medición
pour 5 V
± (1,0 % del valor medido + 3
dígitos)
± (1,0 % del valor medido + 3
dígitos)
± (1,0 % del valor medido + 3
dígitos)
Medición de corriente contínua
Medición de tensión alterna
BENNING MM 3
frequencia míni-
max. ma de entrada
eff
40 Hz
40 Hz
protección de
sobrecarga
20 Hz 600 V
200 Hz 600 V
2 kHz 600 V
E
eff
eff
eff
