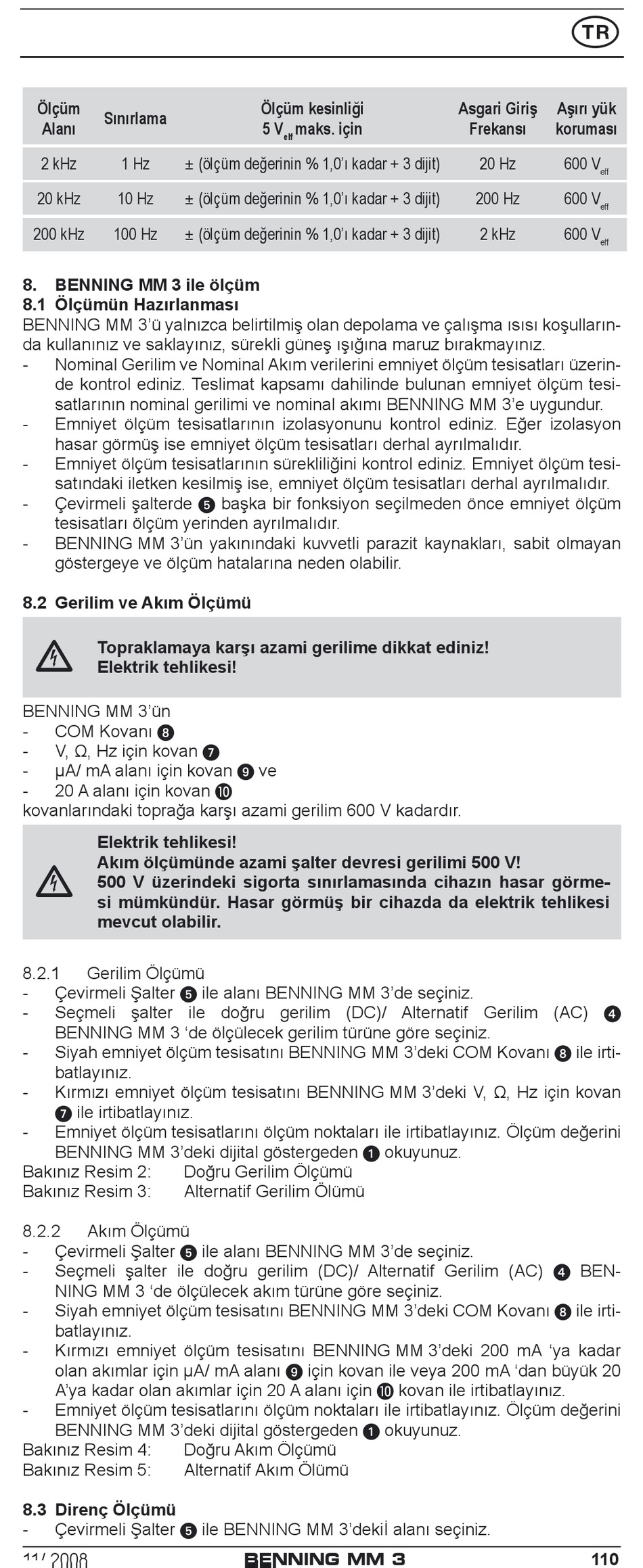

8. BENNING MM 3 ile ölçüm
8.1 Ölçümün Hazırlanması
BENNING MM 3'ü yalnızca belirtilmiş olan depolama ve çalışma ısısı koşulların-
da kullanınız ve saklayınız, sürekli güneş ışığına maruz bırakmayınız.
- Nominal Gerilim ve Nominal Akım verilerini emniyet ölçüm tesisatları üzerin-
de kontrol ediniz. Teslimat kapsamı dahilinde bulunan emniyet ölçüm tesi-
satlarının nominal gerilimi ve nominal akımı BENNING MM 3'e uygundur.
- Emniyet ölçüm tesisatlarının izolasyonunu kontrol ediniz. Eğer izolasyon
hasar görmüş ise emniyet ölçüm tesisatları derhal ayrılmalıdır.
- Emniyet ölçüm tesisatlarının sürekliliğini kontrol ediniz. Emniyet ölçüm tesi-
satındaki iletken kesilmiş ise, emniyet ölçüm tesisatları derhal ayrılmalıdır.
- Çevirmeli şalterde 5 başka bir fonksiyon seçilmeden önce emniyet ölçüm
tesisatları ölçüm yerinden ayrılmalıdır.
- BENNING MM 3'ün yakınındaki kuvvetli parazit kaynakları, sabit olmayan
göstergeye ve ölçüm hatalarına neden olabilir.
8.2 Gerilim ve Akım Ölçümü

Topraklamaya karşı azami gerilime dikkat ediniz!
Elektrik tehlikesi!
BENNING MM 3'ün
- COM Kovanı 8
- V, Ω, Hz için kovan 7
- μA/ mA alanı için kovan 9 ve
- 20 A alanı için kovan J
kovanlarındaki toprağa karşı azami gerilim 600 V kadardır.
Elektrik tehlikesi!
Akım ölçümünde azami şalter devresi gerilimi 500 V!

500 V üzerindeki sigorta sınırlamasında cihazın hasar görme-
si mümkündür. Hasar görmüş bir cihazda da elektrik tehlikesi
mevcut olabilir.
8.2.1 Gerilim Ölçümü
- Çevirmeli Şalter 5 ile alanı BENNING MM 3'de seçiniz.
- Seçmeli şalter ile doğru gerilim (DC)/ Alternatif Gerilim (AC) 4
BENNING MM 3 'de ölçülecek gerilim türüne göre seçiniz.
- Siyah emniyet ölçüm tesisatını BENNING MM 3'deki COM Kovanı 8 ile irti-
batlayınız.
- Kırmızı emniyet ölçüm tesisatını BENNING MM 3'deki V, Ω, Hz için kovan
7 ile irtibatlayınız.
- Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. Ölçüm değerini
BENNING MM 3'deki dijital göstergeden 1 okuyunuz.
Bakınız Resim 2:
Bakınız Resim 3:
8.2.2 Akım Ölçümü
- Çevirmeli Şalter 5 ile alanı BENNING MM 3'de seçiniz.
- Seçmeli şalter ile doğru gerilim (DC)/ Alternatif Gerilim (AC) 4 BEN-
NING MM 3 'de ölçülecek akım türüne göre seçiniz.
- Siyah emniyet ölçüm tesisatını BENNING MM 3'deki COM Kovanı 8 ile irti-
batlayınız.
- Kırmızı emniyet ölçüm tesisatını BENNING MM 3'deki 200 mA 'ya kadar
olan akımlar için μA/ mA alanı 9 için kovan ile veya 200 mA 'dan büyük 20
A'ya kadar olan akımlar için 20 A alanı için J kovan ile irtibatlayınız.
- Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. Ölçüm değerini
BENNING MM 3'deki dijital göstergeden 1 okuyunuz.
Bakınız Resim 4:
Bakınız Resim 5:
8.3 Direnç Ölçümü
- Çevirmeli Şalter 5 ile BENNING MM 3'dekiİ alanı seçiniz.
