Mit Rollfahrwerk Kombinierter Typ - KITO ER2 Handbuch

■Mit Rollfahrwerk kombinierter Typ

■Trägerflansch

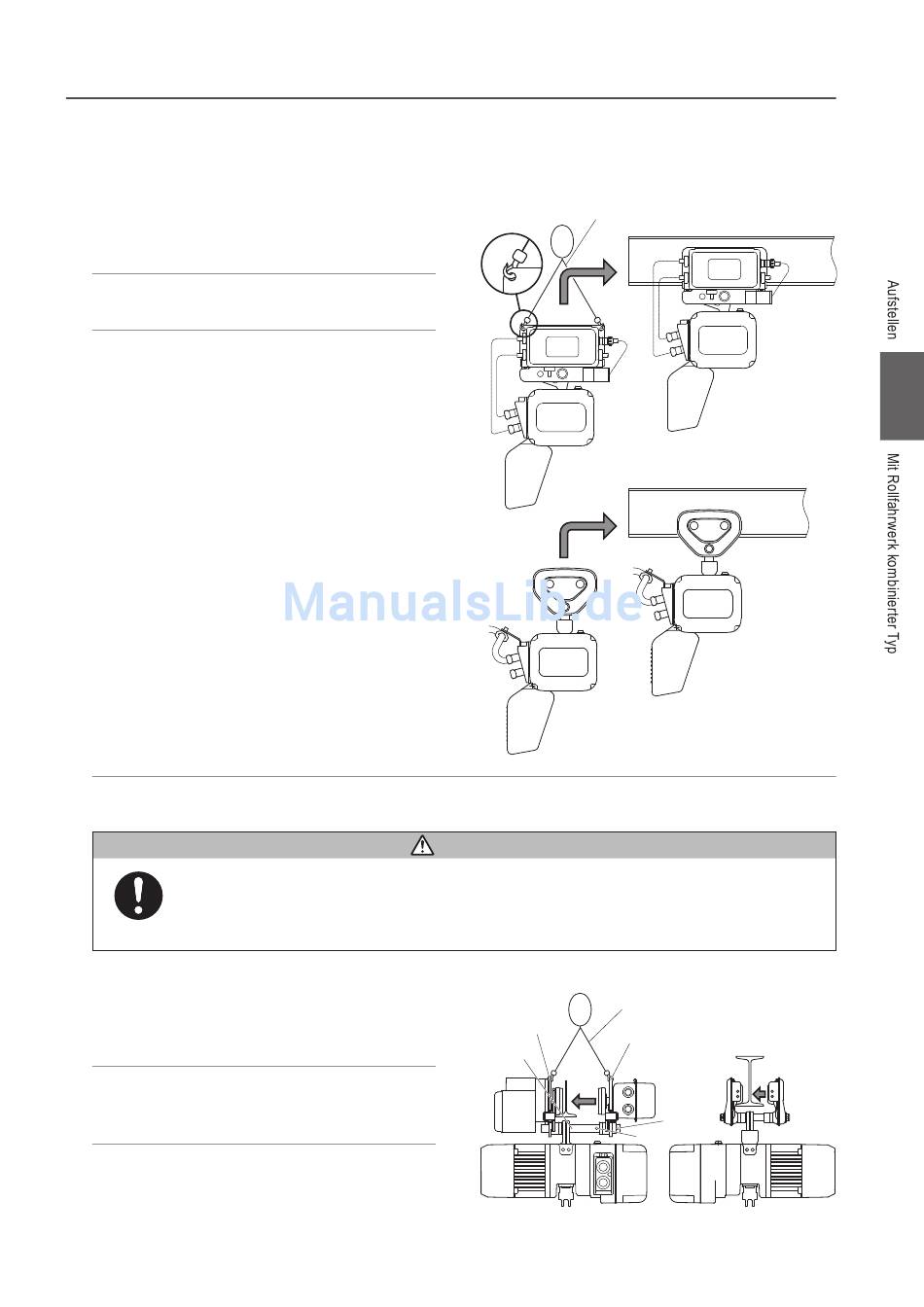

1) Überprüfen Sie, ob der Abstand der Seitenplatten des
Rollfahrwerks dem eingesetzten Trägerflansch entspricht.
2) Überprüfen Sie, ob der Träger flach aufliegt.
3) Schieben Sie den Elektrokettenzug, der schon mit einem
Rollfahrwerk kombiniert ist, von einem Ende des Trägers ein.
● In dem Fall, dass kein Raum zwischen dem Ende des Trägers und der Wand vorhanden ist.
• Stützen Sie den ER2 Elektrokettenzug so ab, dass er nicht schräg liegt.
Nichtbeachtung dieser Vorschriften könnte zu Sach- oder Personenschäden führen.
Pflicht
1) Verlegen Sie vorläufig eine Seitenplatte des Rollfahrwerks
durch Anwendung durch Nutzung des Lochs in dem Schaft B
und setzen Sie den kombinierten Elektrokettenzug von unten
auf den Träger auf.
2) Setzen Sie die Räder der Seitenplatte G des Rollfahrwerks
erst auf die Fahrfläche des Trägerflansches auf und drücken
Sie dann die Seitenplatte S ein.
3) Stecken Sie den Wellenanschlagsstift ins Loch A des
Schaftes ein und befestigen Sie ihn sicher mit einem Splint.
Schlinge
VORSICHT
Seitenplatte G
Schaft
Schlinge
Seitenplatte S
Loch B
Loch A
(Fortsetzung)
