2. BEI VERWENDUNG VON IP-410

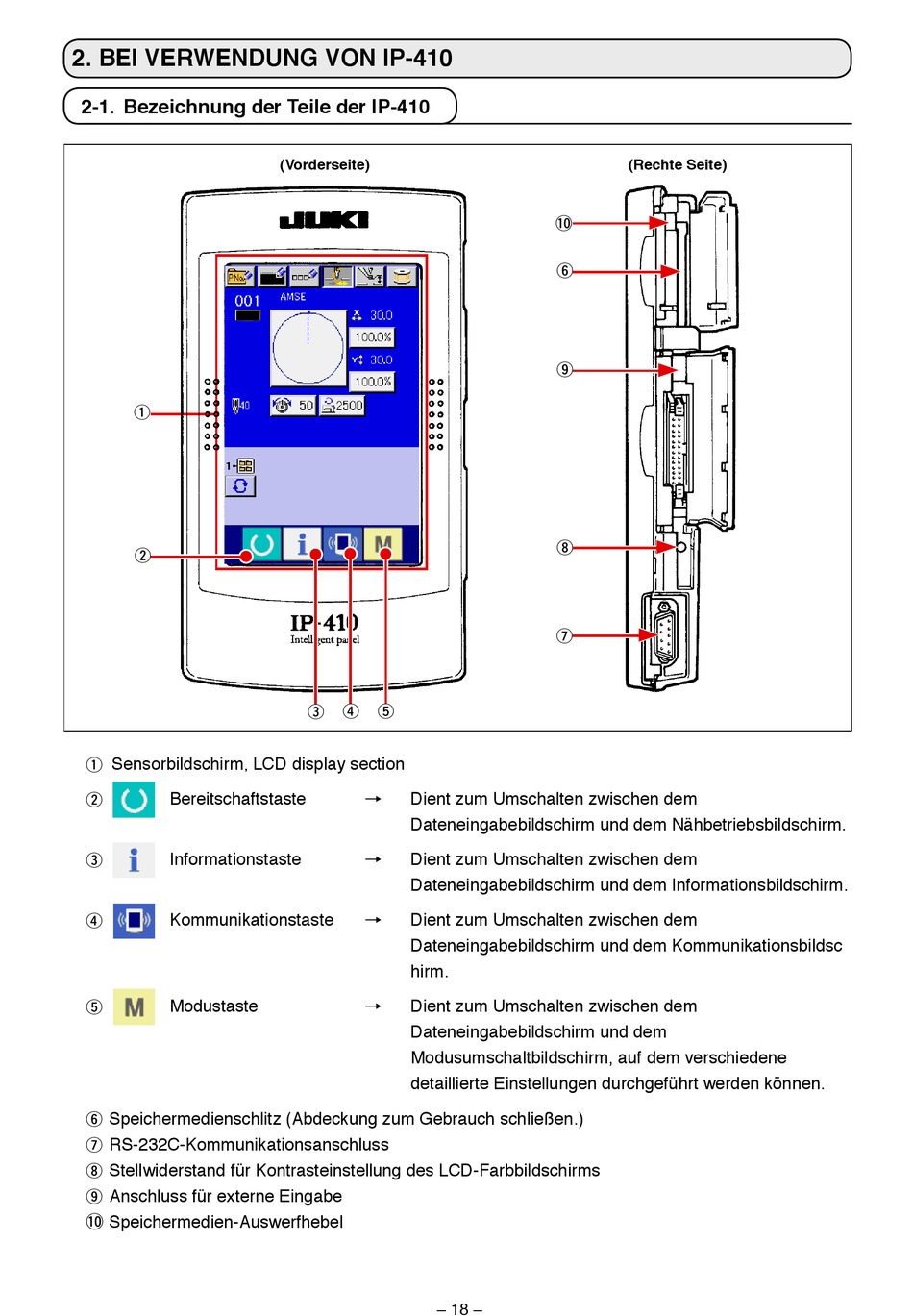

2-1. Bezeichnung der Teile der IP-410
1
2
Sensorbldschrm, LCD dsplay secton
1
Beretschaftstaste
2
Informatonstaste
3
Kommunkatonstaste
4
Modustaste
5
Spechermedenschltz (Abdeckung zum Gebrauch schleßen.)
6
RS-232C-Kommunkatonsanschluss
7
Stellwderstand für Kontrastenstellung des LCD-Farbbldschrms
8
Anschluss für externe Engabe
9
!0 Spechermeden-Auswerfhebel
(Vorderseite)
3
4
5
Dent zum Umschalten zwschen dem
→
Datenengabebldschrm und dem Nähbetrebsbldschrm.
Dent zum Umschalten zwschen dem
→
Datenengabebldschrm und dem Informatonsbldschrm.
Dent zum Umschalten zwschen dem
→
Datenengabebldschrm und dem Kommunkatonsbldsc
hrm.
Dent zum Umschalten zwschen dem
→
Datenengabebldschrm und dem
Modusumschaltbldschrm, auf dem verschedene
detallerte Enstellungen durchgeführt werden können.
– 18 –
(Rechte Seite)
!0
6
9
8
7
