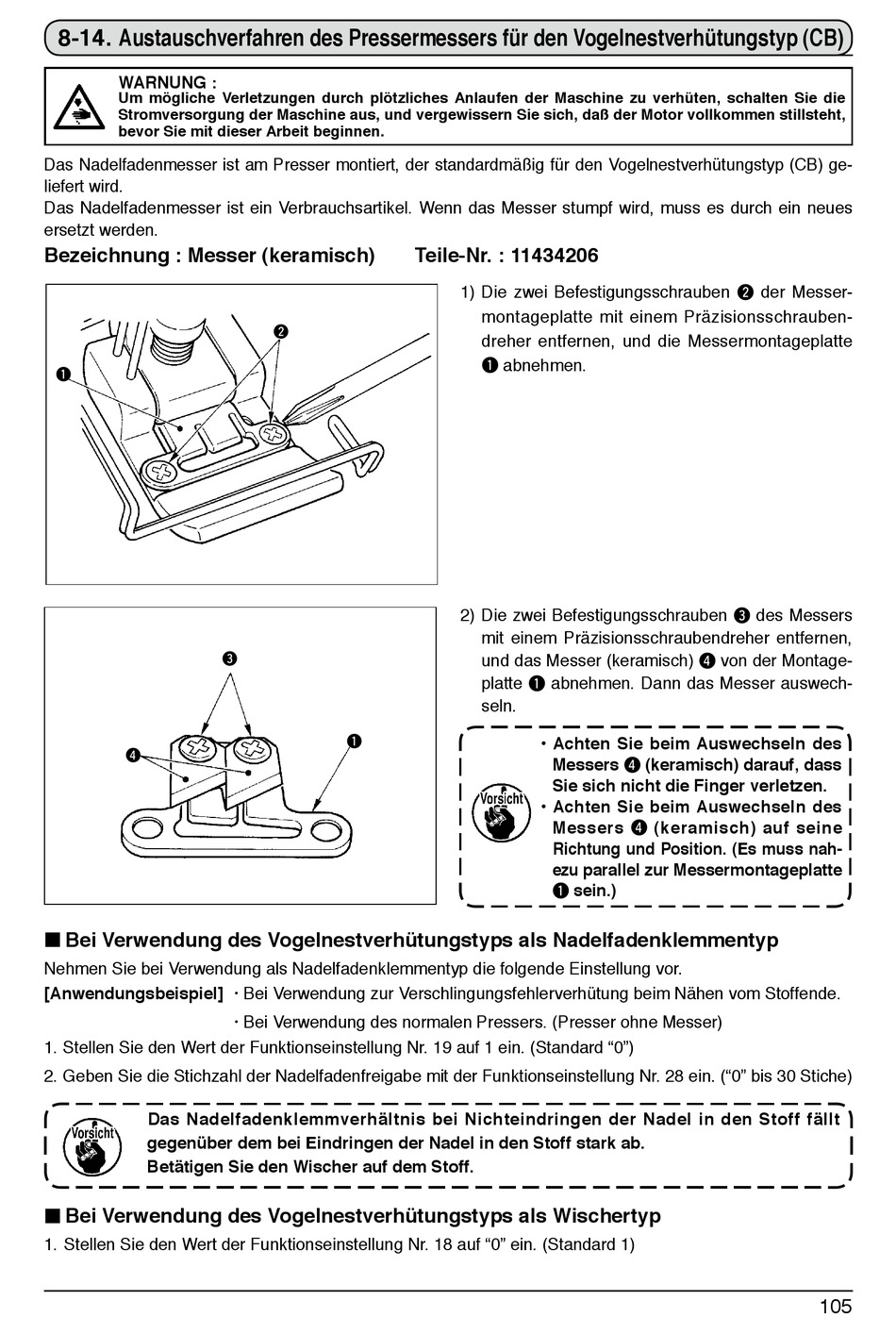

8-14. Austauschverfahren des Pressermessers für den Vogelnestverhütungstyp (CB)
WARNUNG :
Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die
Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht,
bevor Sie mit dieser Arbeit beginnen.
Das Nadelfadenmesser st am Presser montert, der standardmäßg für den Vogelnestverhütungstyp (CB) ge-
lefert wrd.
Das Nadelfadenmesser st en Verbrauchsartkel. Wenn das Messer stumpf wrd, muss es durch en neues
ersetzt werden.

Bezeichnung : Messer (keramisch)

1
4
Bei Verwendung des Vogelnestverhütungstyps als Nadelfadenklemmentyp
■
Nehmen Se be Verwendung als Nadelfadenklemmentyp de folgende Enstellung vor.
[Anwendungsbeispiel]
1. Stellen Se den Wert der Funktonsenstellung Nr. 19 auf 1 en. (Standard "0")
2. Geben Se de Stchzahl der Nadelfadenfregabe mt der Funktonsenstellung Nr. 28 en. ("0" bs 30 Stche)
Das Nadelfadenklemmverhältnis bei Nichteindringen der Nadel in den Stoff fällt
gegenüber dem bei Eindringen der Nadel in den Stoff stark ab.
Betätigen Sie den Wischer auf dem Stoff.
Bei Verwendung des Vogelnestverhütungstyps als Wischertyp
■
1. Stellen Se den Wert der Funktonsenstellung Nr. 18 auf "0" en. (Standard 1)
2
3
1
Be Verwendung zur Verschlngungsfehlerverhütung bem Nähen vom Stoffende.
•
Be Verwendung des normalen Pressers. (Presser ohne Messer)
•
Teile-Nr. : 11434206
1) De zwe Befestgungsschrauben w der Messer-
montageplatte mt enem Präzsonsschrauben-
dreher entfernen, und de Messermontageplatte
q abnehmen.
2) De zwe Befestgungsschrauben e des Messers
mt enem Präzsonsschraubendreher entfernen,
und das Messer (keramsch) r von der Montage-
platte q abnehmen. Dann das Messer auswech-
seln.
• Achten Sie beim Auswechseln des
Messers r (keramisch) darauf, dass
Sie sich nicht die Finger verletzen.
• Achten Sie beim Auswechseln des
Messers r (keramisch) auf seine
Richtung und Position. (Es muss nah-
ezu parallel zur Messermontageplatte
q sein.)
105
