Betriebsanleitung

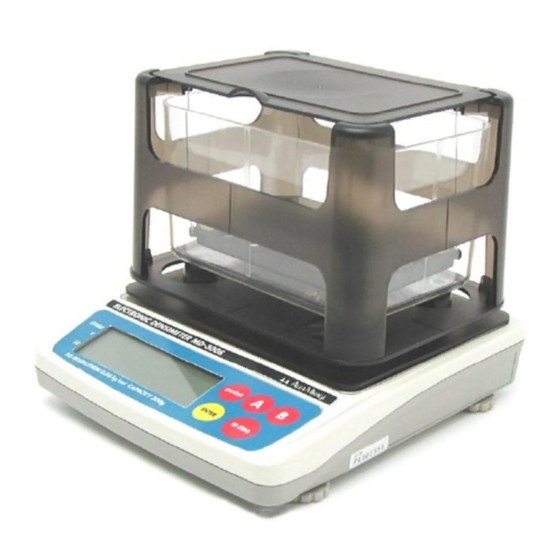

Densimeter Modell PCE-DBW
Ausgabe 1.0
Betriebsanleitung
Minimale Auflösung: 0.001 g/cm³
Modell PCE-DBW
Technische Änderungen vorbehalten. Nachdruck - auch auszugsweise - nur mit unserer vorherigen
schriftlichen Genehmigung.
Nr.: ZBED300E
PCE Deutschland GmbH
Im Langel 4, 59872 Meschede
Tel:
0 29 03 / 976 99 0 , Fax 0 29 03 / 976 99 29,
www.warensortiment.de,
info@warensortiment.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-DBW
Inhaltszusammenfassung für PCE Instruments PCE-DBW
- Seite 1 Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 Betriebsanleitung Minimale Auflösung: 0.001 g/cm³ Modell PCE-DBW Technische Änderungen vorbehalten. Nachdruck - auch auszugsweise - nur mit unserer vorherigen schriftlichen Genehmigung. Nr.: ZBED300E PCE Deutschland GmbH Im Langel 4, 59872 Meschede Tel: 0 29 03 / 976 99 0 , Fax 0 29 03 / 976 99 29, www.warensortiment.de,...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 Inhalt Was ist ein Densimeter Teileansicht allgemein Hinweise zur korrekten Anwendung 3.1 Hinweise in der Betriebsanleitung beachten 3.2 Schulung des Personals 3.3 Proben, die gemessen werden können 3.4 Folgende Proben können nicht genau gemessen werden 3.5 Verhinderung von Fehlmessungen und Kurzschlüssen... -
Seite 3: Was Ist Ein Densimeter
Ausgabe 1.0 1.0 Was ist ein Densimeter ? Der elektronische Densimeter PCE-DBW, die Kombination einer hoch-präzisen elektronischen Waage mit einem Behälter, kann verschiedene Dichten sowohl von Feststoffen als auch von Flüssigkeiten präzise und einfach und durch seine einzigartige und spezielle Software zur Dichteberechnung auch sehr schnell messen. Das Gerät ar- beitet nach dem Archimedischen Prinzip und die Bestimmung des (relativen) Dichtewertes basiert auf einer Dichte von 4 °C: 1g /cm³. -
Seite 4: Teileansicht Allgemein
⑪ ELECTRONIC DENSIMETER MD-300S ► ZUBEHÖRTEILE ..Bitte prüfen Sie vor Beginn der Anwendung ob sämtliche Teile in der Verpackung liegen. SENSOR kWASSERTANK lHALTER mSUPPORT nGEHÄUSE: PCE-DBW oWINDSCHUTZ pNETZTEIL qPINZETTE rTHERMOMETER s200 g KALIBRIERGEWICHT U-BIEGETEIL DISPLAY und FUNKTION ⑩... - Seite 5 Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 ►Tasten ►Anzeige Aus Power OFF Einstellung: Halten Sie tl: Erscheint beim Einstellen der Flüssigkeits- RE-ZERO ON/OFF den RE-ZERO Taste gedrückt und Temperatur. drücken Sie ON/OFF etwa 5 Sekunden HI OK LO um in den Grundeinstellungsmodus zu Erscheint bei der Verwendung des Kom gelangen.
-
Seite 6: Hinweise Zur Korrekten Anwendung
Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 3.0 Hinweise zur korrekten Anwendung Hinweise in der Betriebsanleitung beachten. Bitte lesen Sie diese Betriebsanleitung vor dem Aufstellen und der Inbetriebnahme des Geräts sorgfältig durch, selbst wenn Sie bereits über Erfahrungen mit solchen Geräten verfügen. Schulung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gewartet werden. -
Seite 7: Aufstellung Pce-Dbw
Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 5.0 Aufstellung PCE-DBW 1 2 3 ELECTRONIC DENSIMETER MD-300S ELECTRONIC DENSIMETER MD-300S 1. Stellen Sie das Gerät auf eine stabile Unterlage ohne Schwingungen und Luftzug. 4. Bringen Sie nun den Windschutz korrekt 2. Das Gerät verfügt an der Rückseite über eine am Gerät an. - Seite 8 Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 5.0 Aufstellung PCE-DBW ELECTRONIC DENSIMETER MD-300S ELECTRONIC DENSIMETER MD-300S 8. An der Probe haftende Öl- oder Luftblasen ver 9. Setzen Sie zum Schluss die obere Platte sowie ursachen Auftrieb im Wasser und können die Frontplatte ein. Die Aufstellung ist jetzt ab- ein Faktor für die Berechnung ungenauer...
-
Seite 9: Aufwärmphase
7.0 Kalibrierung des Nullpunktes Notwendigkeit der Kalibrierung (Einstellung der Waage) Die elektronische Hoch-Präzisionswaage ist mit dem elektronischen Densimeter PCE-DBW ausgestattet, der durch Messung der relativen Dichte einer Probe sowohl in der Luft als auch im Wasser diese relative Dichte korrekt bere- chnen kann. Die genauen Ergebnisse beruhen auf dem genauen Messen der Dichte. Als Charakteristik der Waage ändert sich die Dichte von Ort zu Ort. -
Seite 10: Fehleranzeige
Betriebsanleitung Densimeter Modell PCE-DBW Es erscheint Ausgabe 1.0 Wie ändert man die Anzeige von wenn erscheint Drücken Sie die ENTER Taste nachdem erscheint (Schritt Die Anzeige kehrt auf zurück. Halten Sie die A Taste gedrückt und drücken Sie die ENTER Taste bis erscheint. Drücken Sie die A Taste. -
Seite 11: Grundeinstellungen
8.0 Grundeinstellungen Verändern Sie die Grundeinstellung vor dem Messen in folgenden Fällen: Beim Verändern der Messzeit Bei der Verwendung einer anderen Messflüssigkeit als Wasser Beim Messen optionaler Proben Beim Anschluss des PCE-DBW an einen Drucker oder Computer Beim Auslesen von GLP Daten Vorgehensweise bei den Grundeinstellungen Siehe hierzu auch die LISTE DER GRUNDEINSTELLUNGEN, Auswahl eines Wertes 1. Schalten Sie das Display aus. -
Seite 12: Liste Der Grundeinstellungen
Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 9.0 LISTE DER GRUNDEINSTELLUNGEN PAGE CODE VALUE CONTENTS diSP Stabil Dichtemessfrequenz Instabil Still Anzeige der Dezimalstellen, die die Blinkt bei einer Berechnungstoleranz von ±2 Berechnungstoleranz angeben Ausgeschaltet bei einer Berechnungstoleranz von ±2 AL-t 0.0 s / 0.0 s... -
Seite 13: Kompensierung Der Wassertemperatur
Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 10.0 Kompensierung der Wassertemperatur Durch die Verwendung von Wasser als Flüssigkeit bei der Messung kann dieses Gerät die relative Dichte einer Probe im Vergleich zu der relativen Dichte von Wasser messen. Da sich die relative Dichte von Wasser abhängig von der Wassertemperatur verändert, ändert sich auch die relative Dichte einer Probe entsprechend. -
Seite 14: Eingabe Der Spezifischen Dichte Der Flüssigkeit
Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 11.0 Eingabe der spezifischen Dichte der Flüssigkeit Mit diesem Gerät können auch andere Flüssigkeiten als Wasser verwendet werden. Das in der Flüssigkeit gemessene Ergebnis kann, durch vorherige Eingabe der relativen Dichte der entsprechenden Flüssigkeit, gegenüber dem Ergebnis in Wasser kompensiert werden. Dies funktioniert sehr gut in den folgenden Fällen:... -
Seite 15: Messverfahren Bei Festen Stoffen
12.0 Messverfahren bei festen Stoffen 12.1 VORBEREITUNG …Auswahl eines Messmodus PCE-DBW verfügt über zwei verschiedene Messmodi. Wählen Sie vor dem Messen einen Modus aus 1. Standardmessmodus ... für das normale Messen der relativen Dichte 2. Optionaler Messmodus ... für das Messen optionaler Proben. Identifizierung des Hauptbestandteils und der Unterbestandteile, Berechnung der Reinheit und Anzeige des theoretischen Prozentsatzes des Haupt- bestandteils (siehe auch 12.4). - Seite 16 Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 FEHLERANZEIGE Eine leichte Erschütterung in diesem Stadium kann die Anzeige auf ändern. Dies bedeutet, die Messung wurde durch Schwingun- gen oder Wind unterbrochen. Nachdem das Symbol “o“ wieder erscheint, ENTER drücken Sie die Taste erneut um zu Schritt zurückzukehren.
-
Seite 17: Beenden Der Messung
Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 BEENDEN DER MESSUNG ► 1. Öffnen Sie den Deckel des Sensors. Holen Sie die Probe mit Hilfe der Pinzette aus dem Wasser und schließen Sie den Sensor. VORSICHT …. Es handelt sich um ein elektronisches Gerät. Das Verspritzen von Wasser kann daher zu Fehlfunktionen führen. ○ × Verschütten Sie kein Wasser auf das Gerät oder seine Bauteile. -
Seite 18: Optionaler Messmodus
Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 12.4 Optionaler Messmodus Dieser Modus ist zum Testen bekannter Proben. Er kann durch Festlegen des Hauptbestandteil und des Unter- bestandteil sowie durch Einstellen deren Dichte die Reinheit eines Hauptbestandteils und die Gesamtdichte einer Probe anzeigen. Dies funktioniert sehr gut in folgenden Fällen: 1. -
Seite 19: Fortsetzen Der Messung
Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 4. Beim folgenden Einstellen von drücken Sie Taste um das Display auf . zu ändern. Beginnen Sie dann mit Schritt Die Einstellung der Dichte einer optionalen Probe ist abge- schlossen. ►VORBEREITUNG 2 … Wählen Sie aus Wählen sie den Modus, der einer Probe aus ent- spricht. -
Seite 20: Anwendungsverfahren
Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 13.0 Anwendungsverfahren 13.1 Messen einer schwimmenden Probe Durch die Verwendung dieses Verfahrens ist es möglich schwimmende Proben wie z.B. Urethane, Schwämme, Holz, usw. zu testen. Die einzelnen Mess-Schritte sind exakt dieselben wie im Standard Messmodus (siehe 12.2). -
Seite 21: Messen Von Granulat
Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 13.2 MESSEN VON GRANULAT Mit diesem Verfahren ist das Messen von körnigen Proben möglich: Wechseln Sie die Flüssigkeit von Wasser in eine Flüssigkeit mit geringer Oberflächenspannung, wie z.B. Ethanol. Die Oberflächenspannung von Wasser verhindert das Sinken der Proben wodurch ungenaue Ergebnisse entstehen. -
Seite 22: Messverfahren Bei Flüssigkeiten
Ausgabe 1.0 14.0 Messverfahren bei Flüssigkeiten Das PCE-DBW verfügt über Software die Flüssigkeitsdichte berechnen kann. Zum Messen der Flüssigkeitsdichte ist das optionale Mess-Set für Flüssigkeiten erforderlich. Das Gerät berechnet die Dichte einer Flüssigkeit indem es das Gewicht eines Referenzglasteils in Wasser mit dem Gewicht dieses Referenzglasteils in einer anderen Flüssig- keit vergleicht. - Seite 23 Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 VORBEREITUNG 2 … Ersetzen des Sensors mit dem Mess-Set für Flüssigkeiten ELECTRONIC DENSIMETER MD-300S ELECTRONIC DENSIMETER MD-300S ELECTRONIC DENSIMETER MD-300S Schalten Sie den Strom aus und Befestigen sie die Becherauflage Entfernen Sie den Sensor und den entfernen Sie den Deckel des Wind- am Halter. Vertiefung nach unten Wassertank.
-
Seite 24: Kompensierung Der Temperatur Bei Flüssigen Proben
Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 14.3 Kompensierung der Temperatur bei flüssigen Proben VORBEREITUNG 4 … Ist eine Temperaturkompensierung erforderlich, folgen Sie zum Ändern der kompensierten Flüssigkeitstemperatur und der kompensierenden Tempera- tur-Rate der flüssigen Probe den folgenden Schritten. Was ist die „kompensierende Temperaturrate“ … Die veränderte Dichte wenn die Flüssig- keitstemperatur um 1 °C steigt. Der Koeffizient ist manuell einzugeben. 1. Halten Sie die Taste gedrückt und drücken Sie die Taste. Die voreingestellte Flüssigkeitstemperatur blinkt am Display. RE-ZERO 2. Stellen sie die tatsächliche Flüssigkeits-Temperatur links und ↑ ↑... -
Seite 25: Einzelschritte Der Messung
Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 14.4 Einzelschritte der Messung 1. Stellen Sie sicher, dass das Display zeigt. 2. Füllen Sie etwa 50 cm³ Flüssigkeit in einen Messbecher. 3. Stellen Sie das Referenzglasteil in den Messbecher 4. Stellen Sie den in Schritt 2 vorbereiteten Messbecher korrekt in die Vertiefung der Messbecher-Auflage. -
Seite 26: Vorsichtsmaßnahmen Beim Messen Der Flüssigkeitsdichte
GLP steht für „Good Laboratory Practice“. Dabei handelt es sich um eine Funktion, die durch das Erteilen einer ID-Nummer das Auslesen der Kalibrierungsergebnisse an Drucker oder Computer im Einklang mit GLP ermöglicht Diese Funktion erweist sich als besonders nützlich wenn mehrere Densimeter PCE-DBW betrieben werden o. wenn der Testbericht eines einzelnen Gerätes ausgelesen werden soll. -
Seite 27: Auslesen Des Kalibrierberichts
Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 15.2 Auslesen des Kalibrierberichts Stellen Sie den CODE inFo 1 oder inFo 2 auf der PAGE Func in den Grundeinstellungen ein. Führen Sie eine Kalibrierung entsprechend KALIBRIERUNG (siehe 7.0) durch. Nach erfolgter Kalibrierung erscheint... -
Seite 28: Komparatormodus Und Auslesen
Betriebsanleitung Densimeter Modell PCE-DBW Ausgabe 1.0 16.0 Komparatormodus und Auslesen Komparatormodus Durch die Möglichkeit den oberen und unteren messbaren Dichtewerte zu verändern, ist dieser Modus besonders für Proben geeignet, die außerhalb des oberen bzw. unteren Grenzwertes liegen. höher als Standardwert... -
Seite 29: Technische Daten
Messplatte: 128 mm x 82 mm (BxT) Wassertank: 154 mm x 108 mm x 88 mm (BxTxH) 18.0 Wartung Das Densimeter PCE-DBW erfordert keinerlei Wartung. Kalibrierung siehe Kapitel 7.0 Der Wassertank ist aus Styrol gefertigt; der Sensor und der Support sind aus ABS. Verwenden Sie keine Flüssigkeiten die das Material angreifen könnten. Ethanol kann verwendet werden. -
Seite 30: Konformitätserklärung Für Geräte Mit Ce-Zeichen
Michael Hildebrand, Managing Director (Place, Date) (Signature) 20.0 Gewährleistung Das Densimeter, Model PCE-DBW, mit Zubehör unterliegt einer Werksgarantie von einem (1) Jahr auf Material und Fertigung. Die Garantie erlischt bei: -Nichtbeachten unserer Vorgaben in der Betriebsanleitung -Verwendung außerhalb der beschriebenen Anwendungen -Veränderung oder Öffnen des Geräts...
