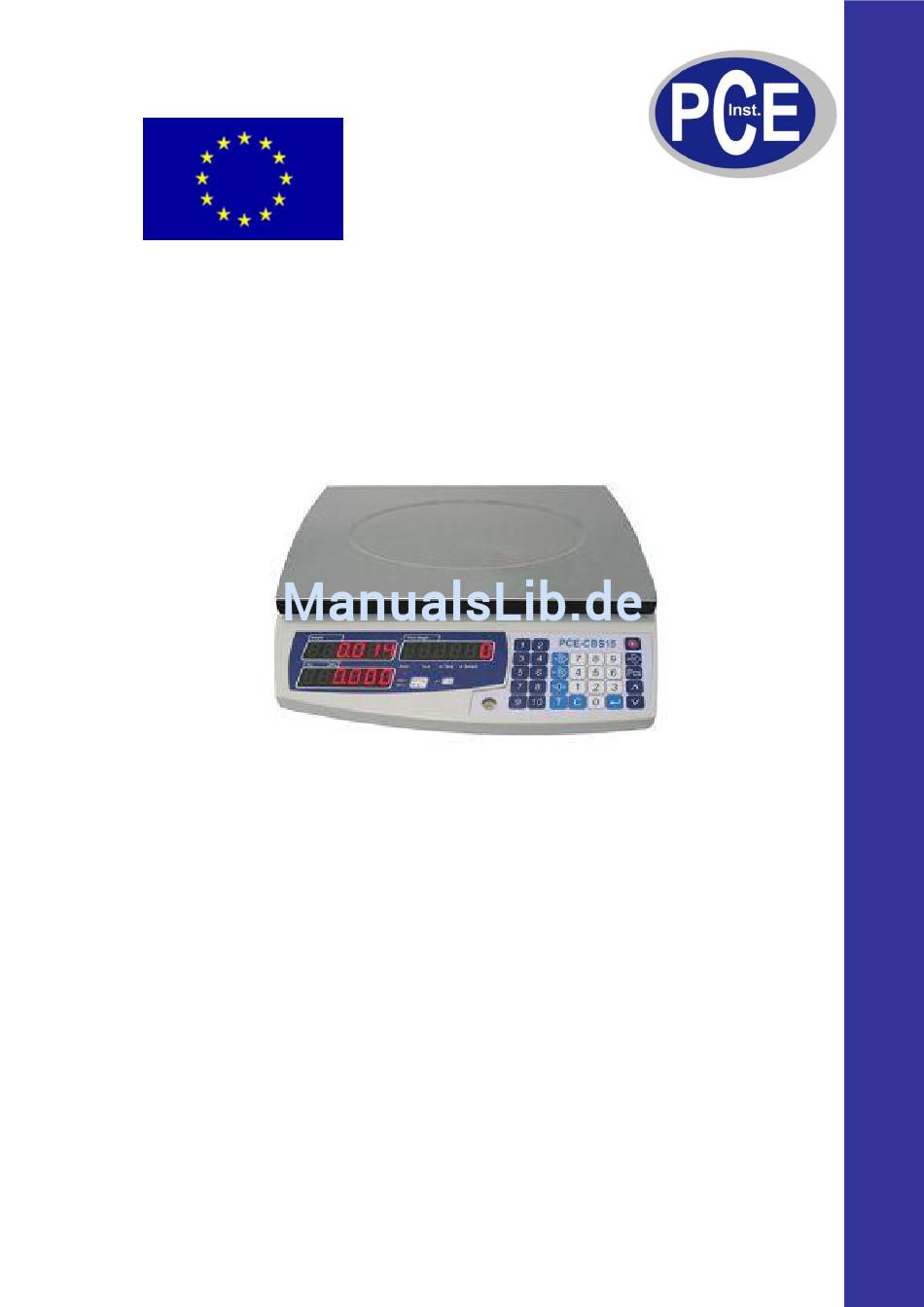

BEDIENUNGSANLEITUNG
Zählwaage
SERIE PCE-CBS
eichfähige Waagen
PCE Group: ba-zaehlwaage-pce-cbs15-de
Version 1.0
15.09.2010
PCE Deutschland GmbH
Im Langel 4
Deutschland
D-59872 Meschede
Tel: 029 03 976 99-0
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-CBS Serie
Inhaltszusammenfassung für PCE Instruments PCE-CBS Serie
- Seite 1 www.warensortiment.de PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Made in Europe Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de BEDIENUNGSANLEITUNG Zählwaage SERIE PCE-CBS eichfähige Waagen PCE Group: ba-zaehlwaage-pce-cbs15-de Version 1.0 15.09.2010...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de Inhaltsverzeichnis Lieferbestandteile ....................3 2. Ansicht der Waage / Abmessungen ..............3 3. Bedienung ......................4 4. Technische Daten ....................5 5. Entsorgung ......................5 6. Schutzmassnahmen ....................6 7. Wahl des geeigneten Standortes ................6 8. Inbetriebnahme ....................... 7 9. -
Seite 3: Lieferbestandteile

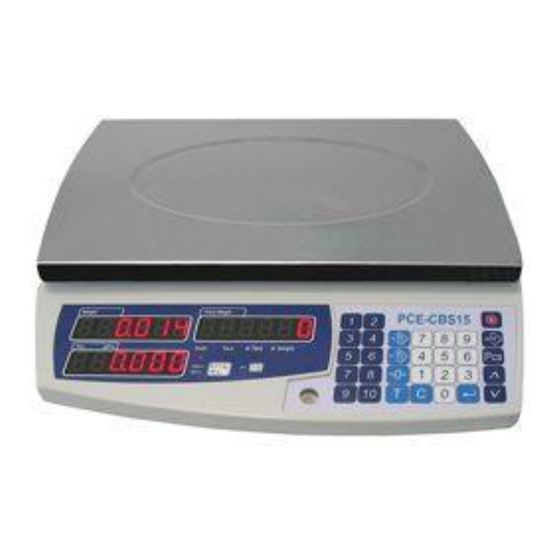

BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de Einführung Die Zählwaage der Serie PCE-CBS15 ist eine elektronische Waage ausgestattet mit einem tensometrischen Kraftumwandler. Die Ergebnisse werden digital auf jewailigen Anzeigen angezeigt. Diese Zählwaage hat drei Anzeigen. Auf der ersten Anzeige wird das Gesamtgewicht angezeigt, auf der zweiten das Stückgewicht und auf der dritten Anzeige wird die Stückzahl der Elemente der Gesamtmasse angezeigt. -
Seite 4: Bedienung
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de 3. Bedienung Zahlentasten Memory-Tasten der Einzelmassen Libelle - Tarierfunktion (Gesamtgewicht minus Verpackungsgewicht) / Bestätigung - Nullierung - Korrektur (Eingabe) - Memory Funktion / Eingabe - Memory Funktion /Ausgabe - Speicherfunktion ( Element/Gewicht) - Eingabebestätigung - Schalter EIN/AUS (standby) - Stückzählfunktion - Steuerungstasten ( Auf / Ab ) Funktionen:... -
Seite 5: Technische Daten
BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de 4. Technische Daten PCE - CBS15 Waagentyp Eichklasse Zweibereichswaage Waagenart Max 1 = 6kg , Max 2 = 15kg Wiegebereich (Max) [kg] Mindestbelastung 40g ÷ 15kg 235 x 342 mm Wiegeschale -10 ÷ 40°C Zulässige Umgebungstemp. e 1 = 2g , e 2 = 5g Eichwert /Ablesbarkeit d 1 = 2g , d 2 = 5g Tarierbereich... -
Seite 6: Schutzmassnahmen
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de 6. Schutzmassnahmen Die PCE-CBS15 Zählwaage darf nur an eine vorschrifts- gemäß installierte Steckdose Schutzleiteranschluss (PE) angeschlossen werden. Die Schutzwirkung darf nicht durch eine Verlängerungsleitung ohne Schutzleiter aufgehoben werden. Bei Spannungsversorgung aus Netzen ohne Schutzleiteranschluss ist von einem Fachmann ein gleichwertiger Schutz... -
Seite 7: Inbetriebnahme
BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de 8. Inbetriebnahme 1. Packen Sie das Gerät mit Ruhe und Sorgfalt aus. 2. Stellen Sie das Gerät auf eine stabile Unterlage. Der Aufstellort darf nicht durch mechanische Vibrationen oder Luftzirkulationen beeinträchtigt sein. 3. Stellen Sie das Gerät horizontal auf. Das Gerät ist mit einer „Libelle” zur Niveaukontrolle und zwei drehbaren Füßen ausgestattet, mit deren Hilfe kleinere Unebenheiten und Höhenunterschiede ausgeglichen werden können. -
Seite 8: Grundfunktionen
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de 9. Grundfunktionen Das Einschalten der Waage erfolgt nach dem drücken der Taste Waage sollte bei nicht belasteter Wiegeschale eingeschaltet werden. Nach dem Einschalten der Waage werden am Display Informationen über die Programmversion der Waage angezeigt und anschliessend Testet die Waage automatisch alle Anzeigen und Kontrolllämpchen. -
Seite 9: Memory-Funktion Der Einzelmasse Des Elementes
BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de 9.5 Memory-Funktion der Einzelmasse des Elementes Um die Stückzählung zu ermöglichen, muss man zuerst das Gewicht des Elementes im Speicher der Waage abspeichern. Das Gewicht des Einzelelementes kann wie folgt abgespeichert werden: direkt mit Hilfe der Zahlentasten mit Hilfe der Memory-Tasten der Einzelmassen aus dem PLU-Speicher 9.5.1 Speicherung der Einzelmasse mit Hilfe der Zahlentasten... -
Seite 10: Speicherung Der Masse Des Elementes
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de 9.5.4 Speicherung der Masse des Elementes Bei wiederholter Abwägung des gleichen Elementes gleicher Masse besteht die Möglichkeit einer kurzzeitigen Speicherung der Masse g/pcs für die vorgesehene Abwägungszeit. Um die Masse zu speichern, sollte man als erstes die Masse definieren (Auflegen) und anschliessend die Taste drücken. -
Seite 11: Programmierung Der Waage
BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de 10. Programmierung der Waage Schalten Sie die Waage mit Hilfe der Taste bei gleichzeitig gedrückter Taste ein. Auf den Anzeigen WEIGHT, WEIGHT/PIECES, PIECES erscheinen Informationen über z.B. ( Programmtyp der Waage WK100; Version V2.00; Datum 060806 - Jahr, Monat, Tag ). Diese Informationen sind solange auf den Anzeigen zu sehen, bis die Taste losgelassen wird. -
Seite 12: Programmierung Des Stückgewichtes
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de 10.2 Programmierung des Stückgewichtes Nachdem Sie in das Programmierungs-Menü der Waage aktiviert haben, wählen Sie die Funktion MEM aus. Drücken Sie die Taste um in die Funktion EDIT zu gelangen (zu sehen in der Anzeige PIECES). Mit Hilfe der Tasten können Sie folgende Funktionen wählen: EDIT - Eintragung des Stückzahlgewichtes... -
Seite 13: Ausgang Aus Dem Programmier- Menü Der Waage
BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de 10.2.4 Ausgang aus dem Programmier- Menü der Waage Nachdem Sie mit der Einstellung und Programmierung der Waage fertig sind, verlassen Sie das Programmier-Menü der Waage indem Sie mit Hilfe der Tasten die Funktion ENDE wählen. Angezeigt wird diese Meldung auf der Anzeige PIECES. -
Seite 14: Einstellung Der Helligkeit Deranzeige
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de 10.3.3 Einstellung der Helligkeit derAnzeige Öffnen Sie das Funktions-Menü SET. Mit Hilfe der Tasten wählen Sie die Funktion BRiGHT und drücken Sie die Taste um die entsprechenden Einstel- lungen vorzunehmen. Auf der Anzeige WEIGHT/PIECES wird der davor vorein- gestellte Wert angezeigt. -
Seite 15: Auswahl Des Übertragungsprotokolls
BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de Belegung der RS232 - Schnittstelle der Waage: Die Waage verfügt über drei Protokollarten: - Waage - Waage Drucker( ELTRON) - Waage Drucker ( PCE-BP1) ASCII – Zeichenkette: MMM.MMM JJJ.JJJ SSS.SSS CR LF wobei: M - Gewicht J - Stückgewicht S - Stückzahl CR - Steuerung (0Dh) - Seite 16 BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de ELTRON – Protokoll Auf der Anzeige WEIGHT/PIECES werden folgende Optionen (PRINT, LaB_Pcs, LaB_Nr, CLOCK, END_E ) angezeigt. In der Option PRINT wird der Inhalt des Ausdrucks konfiguriert. Mit den Tasten wählen Sie entsprechende Optionen die auf dem Ausdruck aufgeführt werden sollen. Sie haben die folgende Auswahlmöglichkeiten: Masse ( Gewicht) Pcs_W Stückgewicht...
- Seite 17 BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de PCE-BP1 – Protokoll Auf der Anzeige WEIGHT/PIECES werden folgende Optionen (PRINT, Hm_LaB, LaB_Nr, CLOCK, END_E ) angezeigt. In der Option PRINT wird der Inhalt des Aus- drucks konfiguriert. Mit Hilfe der Tasten entsprechende Optionen wählen die im Ausdruck beinhaltet werden sollen. Sie haben die folgenden Wahlmöglich- keiten: DATA Datum...
-
Seite 18: Herstellereinstellungen
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de 10.3.8 Herstellereinstellungen Um in die Herstellereinstellungen der Waage zu gelangen oder die Waage in die Ausgangseinstellungen zurückzusetzen müssen Sie die Funktion iNiT wählen. Sie wählen und aktivieren die Funktion iNiT indem Sie die Taste drücken. Mit Hilfe der Tasten wählen Sie eine der folgenden Möglichkeiten an: 0 Funktion iNiT /Ausgang ( ohne die Einstellungen geändert zu haben ) -
Seite 19: Fehlermeldungen
BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de 11. Fehlermeldungen Anzeige Ursache Waage wurde mit einer 20% Mehrbelastung als der Max.Wiegebereich der Waage eingeschaltet. Gewicht - NNNNNN Nehmen Sie die Belastung von der Wiegeschale herunter. Waage wurde ohne Wiegeschale eingeschaltet. Gewicht - UUUUUU Setzen Sie die Wiegeschale der Waage auf. Waage wurde nicht kalibriert. -
Seite 20: Konformitätserklärung
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de Konformitätserklärung Certificate of conformity Hiermit erklären wir, dass die Bauart der nachfolgend bezeichneten, PCE Deutschland GmbH Im Langel 4 elektronischen, nichtselbsttätigen Waage D-59872 Meschede Fon: (49) 0 29 03 / 97699-0 Fax: (49) 0 29 03 / 97699-29 info@warensortiment.de www.warensortiment.de Zählwaage...
