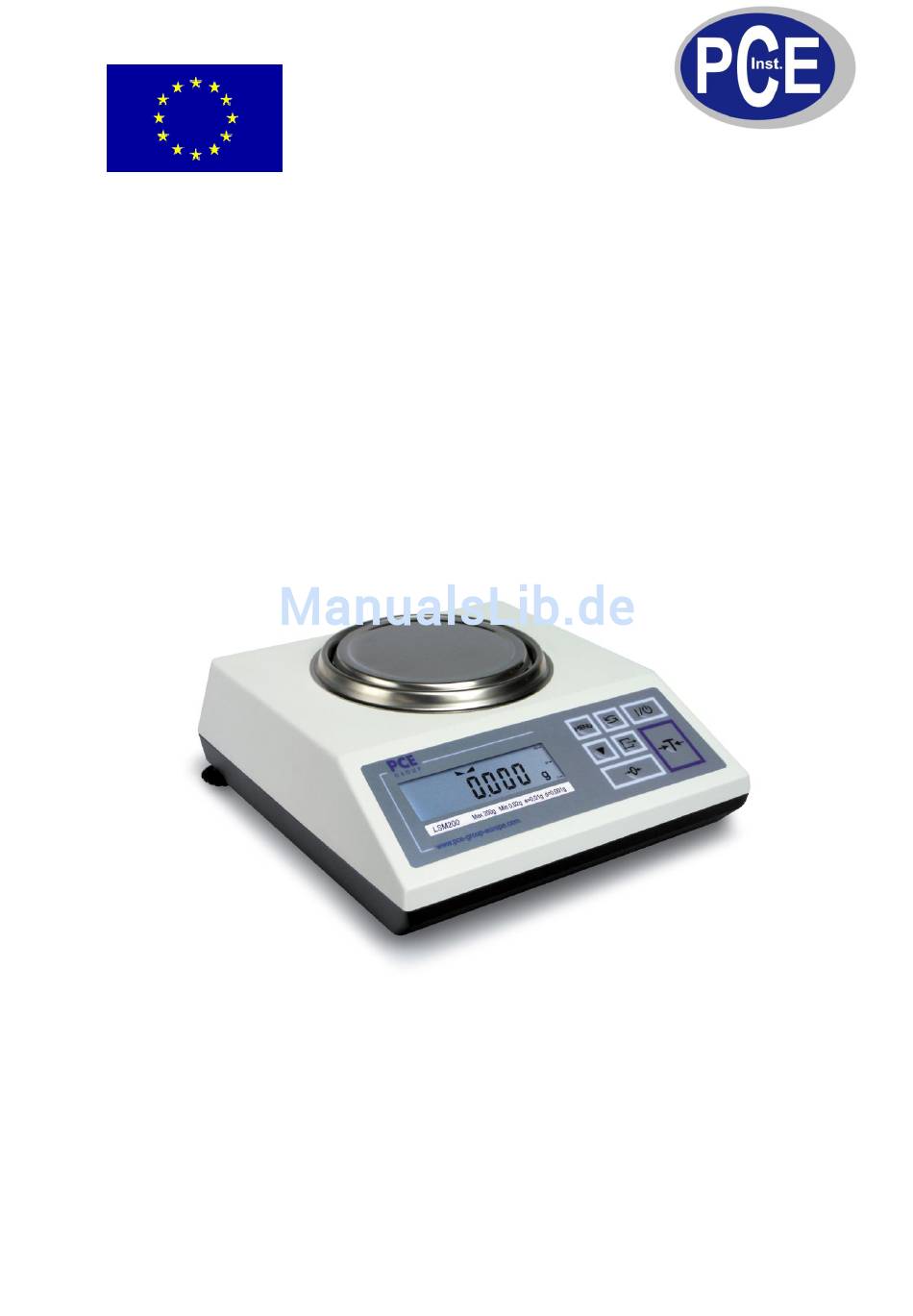

BEDIENUNGSANLEITUNG
LABORWAAGEN
SERIE PCE-LSM
Version 1.1
31.10.2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-LSM Serie
Inhaltszusammenfassung für PCE Instruments PCE-LSM Serie
- Seite 1 www.warensortiment.de PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. BEDIENUNGSANLEITUNG LABORWAAGEN SERIE PCE-LSM Version 1.1 31.10.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG ___________________________________________________________________________________________________________________ www.warensortiment.de INHALTSVERZEICHNIS: Allgemein Lieferumfang Technische Daten Bedienung Schutzmassnahmen Entsorgung Inbetriebnahme Allgemeine Betriebshinweise Überprüfung und Kalibrierung der Waage 10. Anschluss eines Peripheriegerätes (z.B.Drucker/Computer) 11. Beschreibung der Sonderfunktionen 12. Beschreibung 13. Wägung 14. Wägung mit Tarierung 15. Kalibrierung-Feineinstellung (F..-CAL) 16. Stückzählfunktion (F..-Pcs) 17. -
Seite 3: Allgemein
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 1. Allgemein Waagen der Serie PCE-LSM sind für Anwendungen in Laboren wo eine sehr hohe Genauigkeit gefordert wird vorgesehen. Die Waagen verfügen über ein System der Innenkalibrierung, das eine Genauigkeitskontrolle während der Anwendung gewähr- leistet. Im Rahmen einer Kontrolle und einer Kalibrierung die in bestimmten Zeitabstän- den vorgenommen werden sollte, sollte der Anwender über ein entsprechendes Prüfgewicht verfügen. -
Seite 4: Bedienung
BETRIEBSANLEITUNG ___________________________________________________________________________________________________________________ www.warensortiment.de 4. Bedienung MODE Taste Schalter Ein / Schalter Aus (standby), Balken Max, Min, d, e, II Meteorologische Parameter, Taste Kalibrierung / Beschleunigung der Durchsicht Taste Print, T Taste Tarierfunktion / Bestätigung der Eingabe Taste MENU Eingang in das MENUE /Sonderfunktionen Anzeige signalisiert das AUS-Schalten der Waage mit der Taste... -
Seite 5: Schutzmassnahmen
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 5. Schutzmassnahmen Die PCE-LSM Laborwaage der Schutzklasse1 darf nur an eine vorschriftsgemäss installierte Steckdose mit Schutz- leiteranschluss (PE) angeschlossen werden. Die Schutz- wirkung darf nicht durch eine Verlängerungsleitung ohne Schutzleiter aufgehoben werden. Bei Spannungsversorgung aus Netzen ohne Schutzleiteranschluss ist von einem Fachmann ein gleichwertiger Schutz entsprechend den... -
Seite 6: Inbetriebnahme
BETRIEBSANLEITUNG ___________________________________________________________________________________________________________________ www.warensortiment.de Inbetriebnahme 1. Nehmen Sie das Netzteil und die mechanischen Elemente der Waage aus der Verpackung heraus. 2. Stellen Sie die Waage auf einer stabilen Unterlage auf. Der Aufstellungsort darf nicht durch mechanische Vibrationen oder Luftzir- kulationen beeinträchtigt werden. 3. -
Seite 7: Überprüfung Und Kalibrierung Der Waage
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 5. Der Mechanismus der Waage ist ein Präzisionswerk und dementsprechend sehr empfindlich gegen Schläge und Erschütterungen. 6. Die Waage darf nicht für Wägungen von ferromagnetischen Materialien ein- gesetzt werden. Im Falle solch eines Einsatzes kann für die Genauigkeit der Wägung nicht garantiert werden. -
Seite 8: Der Standardparameter
BETRIEBSANLEITUNG ___________________________________________________________________________________________________________________ www.warensortiment.de Verfügbar sind zwei Arbeitsparameter: Der Standardparameter Versendung Daten durch Waage erfolgt Hilfe eines Initialisierungssignals eines PC’s oder nach dem Drücken der Taste Der Auto.Parameter (in Zusammenarbeit mit einem Drucker) Das Versenden der Daten erfolgt automatisch nach der Belastung der Wägeschale und der Stabilisierung der Anzeige. -
Seite 9: Anschlusskabel Wd-1 (Verbindung Waage-Drucker Pce-Bp1)
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de Anschlusskabel WK-1 (Verbindung Waage-PC /Belegung 9-Pin): Waage Anschlusskabel WD-1 (Verbindung Waage-Drucker PCE-BP1): Waage Drucker Dipschalter Einstellungen – Drucker PCE-BP1: SW-1 SW-2 SW-3 SW-4 SW-5 SW-6 SW-7 SW-8 Beschreibung der Sonderfunktionen Alle Waagen Typs-PCE-LSM verfügen ausser standardmässigen meteorologischen Grundfunktionen: der Tarierung und der Wägung auch noch über eine zusätzliche Palette an Sonderfunktionen wie: Stückzählung, Autonullierung und die Einstellung der RS-Schnittstelle inklusive der Rezepturwägung und der Wägung in Karat. -
Seite 10: Beschreibung
BETRIEBSANLEITUNG ___________________________________________________________________________________________________________________ www.warensortiment.de Das Zeichen „Hand” verdeutlicht die jeweilige Vorgehensweise. Beschreibung - Taste Drücken 23.04 g - Waage zeigt an - Manuelle Umschaltung Auto.Umschaltung Wägung Wenn der Wert bei nicht belasteter Wägeschale kein Nullwert ist, drücken Sie die Taste " T " um die Waage 0.00 g zu tarieren. -
Seite 11: Kalibrierung-Feineinstellung (F
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de Kalibrierung-Feineinstellung (F..-CAL) Diese Funktion dient dazu, Feineinstellung der Waage selber zu bestimmen. Hierfür sollte 0.00g Prüfgewicht angewandt werden, das in MENU der Tabelle - Technische Daten für je- weiligen Wägebereich Waage vorgesehen ist. Die Kalibrierung der CALIbr Waage sollte sehr genau durchgeführt werden um fehlerhaften Wägungen der Waage... -
Seite 12: Stückzählfunktion (F
BETRIEBSANLEITUNG ___________________________________________________________________________________________________________________ www.warensortiment.de Stückzählfunktion (F..-Pcs) Diese Funktion dient der Zählung von z.B. Schrauben, Knöpfe usw. Die Wägung (Stückzählung) erfolgt in 12.05 g zwei Phasen: - erste Phase – Bestimmung der Masse eines Details mit Hilfe einer Probe einer bestimmten Stückanzahl wie zB.: 5, 10, 20, 50, 100, 200 oder 500 Detaile, 0.00 g - zweite Phase –... -
Seite 13: Autonullierung (F
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 17. Autonullierung (F..-Aut / Sonderfunktion) Die Aktivierung der Funktion verursacht 0.01g MENU eine automatische Aufrechterhaltung der Nullstellung der Waage in der Zeit in der die Wägeschale nicht belastet wird oder wenn die Nullstellung durch das Drücken der Taste T erfolgt AUtOtAr ist. -
Seite 14: Einstellungen Der Rs-232C Schnittstelle
BETRIEBSANLEITUNG ___________________________________________________________________________________________________________________ www.warensortiment.de Einstellungen der RS-232C Schnittstelle (Sonderfunktion) Diese Funktion erlaubt folgende 0.00g Schnittstellenparameter einzustellen: MENU Sendegeschwindigkeit (bAud: 1200, 4800, 9600), rS 232 Anzahl der Bits in einem Byt (Bit: 7, 8), Kontrolle der Parität (PArItY: 0, 1; Odd: 0, 1), Kontinuirliche Sendebereitschaft - ohne baud Anwendung der Taste... -
Seite 15: Prozentwägung ( Percent )
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 20. Prozentwägung ( PerCEnt / Sonderfunktion) Diese Funktion erlaubt eine getrennte Wägung in Prozent. Der Verlauf erfolgt 0.00 g in zwei Phasen: 100% 1. Wägung der 100% -Einzelmasse 2. Wägung eines beliebigen Anteils einer Masse als % - Anteil der in der 19.07 g ersten Phase gewogenen Masse. -
Seite 16: Funktion ( Recipe)
BETRIEBSANLEITUNG ___________________________________________________________________________________________________________________ www.warensortiment.de 20.1 Funktion Summierung der Zutaten bei Rezeptur ( rECIPE) Diese Funktion ermöglicht es Ihnen Zusammensetzung mehrere 0.00 g ME NU Stoffe einer Probe, Einzelwiegung und Gesamtwiegung durch zu führen. rECIPE Folgende Optionen haben Sie: – -rEC oFF verlassen Funktion mit der Möglichkeit das rEC oFF... -
Seite 17: Änderung Der Einheiten Gramm/Karat ( Carat )
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de Änderung der Einheiten Gramm/Karat ( CarAt / Sonderfunktion ) Einschalten Funktion 1.60g verursacht Änderung MENU Wägeeinheit zwischen Karat / Gramm (1Karat=0,2g). Angedeutet wird dies durch das Zeichen ”ct” auf der CArAt rechten Seite der Anzeige. Car oFF CAr on 8.00 Aktualisierung der Sonderfunktionen ( ActlV/Sonderfunktion ) -
Seite 18: Einstellung Des Datums (Date)-Funktion
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de Einstellung des Datums (dAtE / Sonderfunktion) Diese Funktion erlaubt die Einstellung 0.00g des aktuellen Datums und der Zeit der MENU Waage. Diese Funktion beinhaltet folgende Optionen: - "dAt oFF" Deaktivierung des Datums dAtE und der Zeit im Ausdruck. - "dAt on"... -
Seite 19: Fehlermeldungen
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de Fehlermeldungen Fehlermeldung Mögliche Ursache Mögliche Lösung "C-6" Autotests aktiv / elektronischer Warten circa 1 Minute Defekt Nullstellung der Waage nicht Warten circa 1 Minute " - - - - " abgeschlossen Überprüfen Sie ob die Waage / mechanischer Defekt der Waage stabil und ausgerichtet aufgestellt ist. -
Seite 20: Konformitätserklärung
Konformitätserklärung Certificate of conformity Hiermit erklären wir, dass die Bauart der nachfolgend bezeichneten, elektronischen, nichtselbsttätigen Waage Laborwaage Benennung / Name PCE-LSM Serie 200/2000/6000 Typ / Type Nr. der EG-Bauartzulassung / PL 06 007 (PCE-LSM) Approval No. of EC: Eichklasse /... - Seite 21 BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de...
- Seite 22 BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de...
