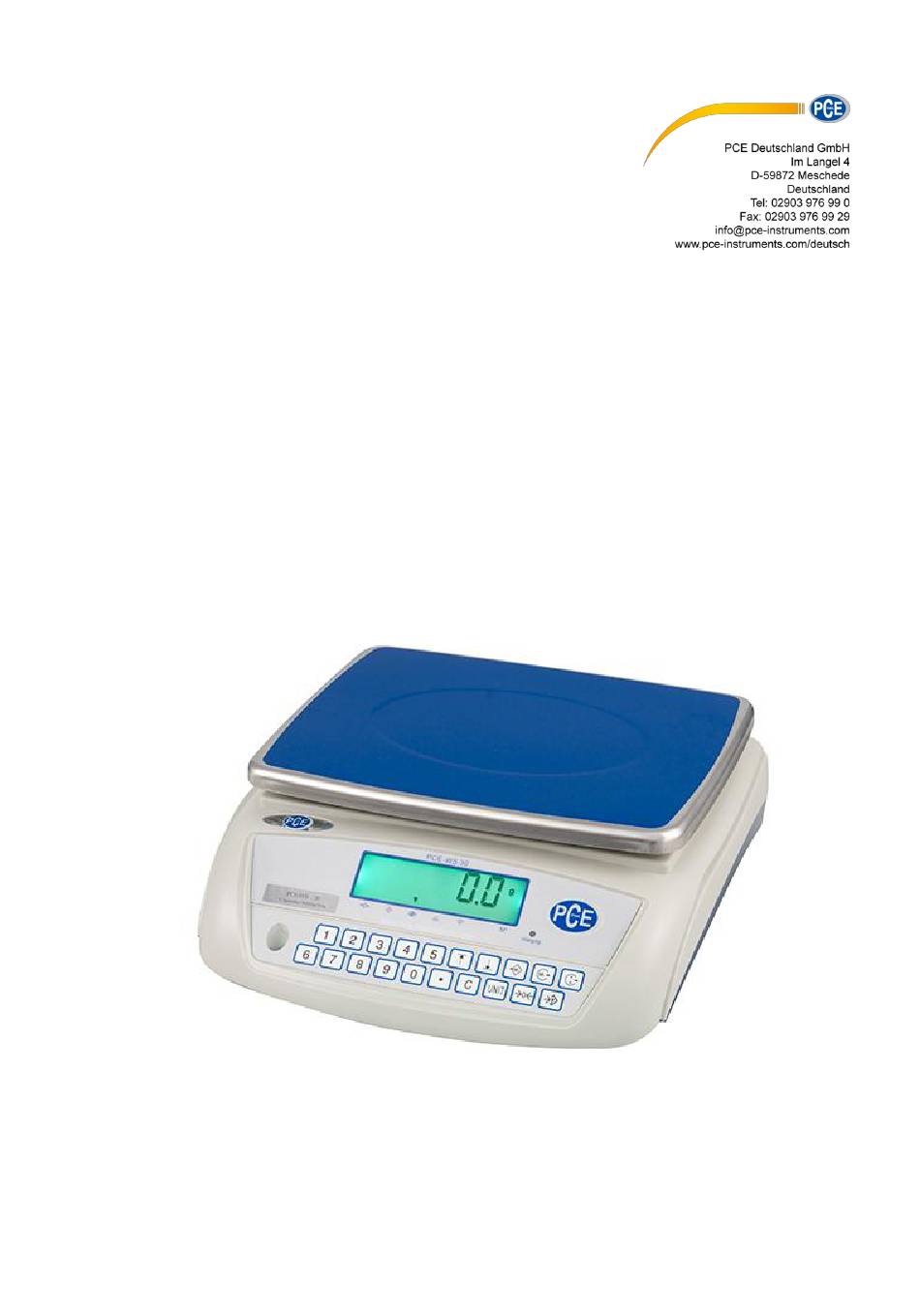

- Seite 1 Bedienungsanleitung Laborwaage PCE-WS 30 Version 1.1 01.03.2017...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1.0 SICHERHEITSMAßNAHMEN ..................3 2.0 SPEZIFIKATIONEN ......................3 3.0 TASTENFUNKTION ......................4 4.0 BETRIEB ..........................5 4.01 E ..................5 INSCHALTEN USSCHALTEN 4.02 N ........................5 ULLIERUNG 4.03 T ......................5 UNKTION 4.04 G ..................5 EWICHTSBEREICHE FESTLEGEN 4.05 E ...................... -
Seite 3: Sicherheitsmaßnahmen
Bitte füllen Sie kein Wasser in die Waage ein. Dies kann zu Beschädigungen führen. Statische Aufladung kann das Ergebnis verfälschen. Entladen Sie die statische Aufladung. Benutzen Sie z.B. Anti-Statik-Spray um dem Effekt gegen zu wirken. 2.0 Spezifikationen Waagentyp PCE-WS 30 Wägebereich 30000g Ablesbarkeit 0,5 g Reproduzierbarkeit ±0,5 g... -
Seite 4: Tastenfunktion
3.0 Tastenfunktion Nummerntasten Kommastelle Wenn ein geringer Wert auf dem Display angezeigt wird, und nichts auf der Wägeplatte liegt, drücken Sie diese Taste um die Anzeige auf 0 zu stellen. Tara-Funktion: Drücken Sie diese Taste um die Waage auf einen Behälter zu tarieren. Durch drücken dieser Taste übernehmen Sie den aktuellen Wert in den Speicher . -
Seite 5: Betrieb
4.0 Betrieb 4.01 Einschalten / Ausschalten Nehmen Sie alle Gegenstände von der Plattform und schalten die Waage mit Hilfe des Schalters auf der rechten, unteren Seite, ein bzw. aus. 4.02 Nullierung Nullierbereich: ± 2% des max. Wägebereichs. Sollte die Anzeige der Waage, ohne Belastung der Wägeplattform, nicht auf „0“ springen, drücken Sie bitte Taste. -
Seite 6: Speicher
4.06 Speicher Drücken Sie die Taste nachdem die Anzeige sich stabilisiert hat, um den aktuellen Wert im internen Speicher abzulegen. Im Weight Display wird Ihnen nun die Anzahl der Speicherungen ( max. 99), und die gesamte Stückzahl aller Speicherungen im Unit Weight Display angezeigt. Erscheint die Anzeige „OL“... -
Seite 7: Datenausgabe (Rs232) Anpassen
4.10 Datenausgabe (RS232) anpassen Drücken Sie die Taste und halten Sie diese gedrückt, während Sie die Waage einschalten, bis die Waage den Selbsttest beendet hat. Im Display erscheint nun die aktuelle Einstellung der „Baud Rate“. Wählen Sie zwischen 2400, 4800 und 9600, durch drücken der Taste. -
Seite 8: Schnittstellenprotokoll
4.13 Schnittstellenprotokoll: DATA FORMAT HEAD1 , HEAD2 , DATA UNIT 1 2 3 7 8 9 10 11 12 13 14 15 16 17 18 19 20 HEAD1 (2BYTES) HEAD2 (2BYTES) OL - overload NT – net weight mode ST – stable US - unstable DATA(8BYTE) 2D (HEX) = “... -
Seite 9: Entsorgung
Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
