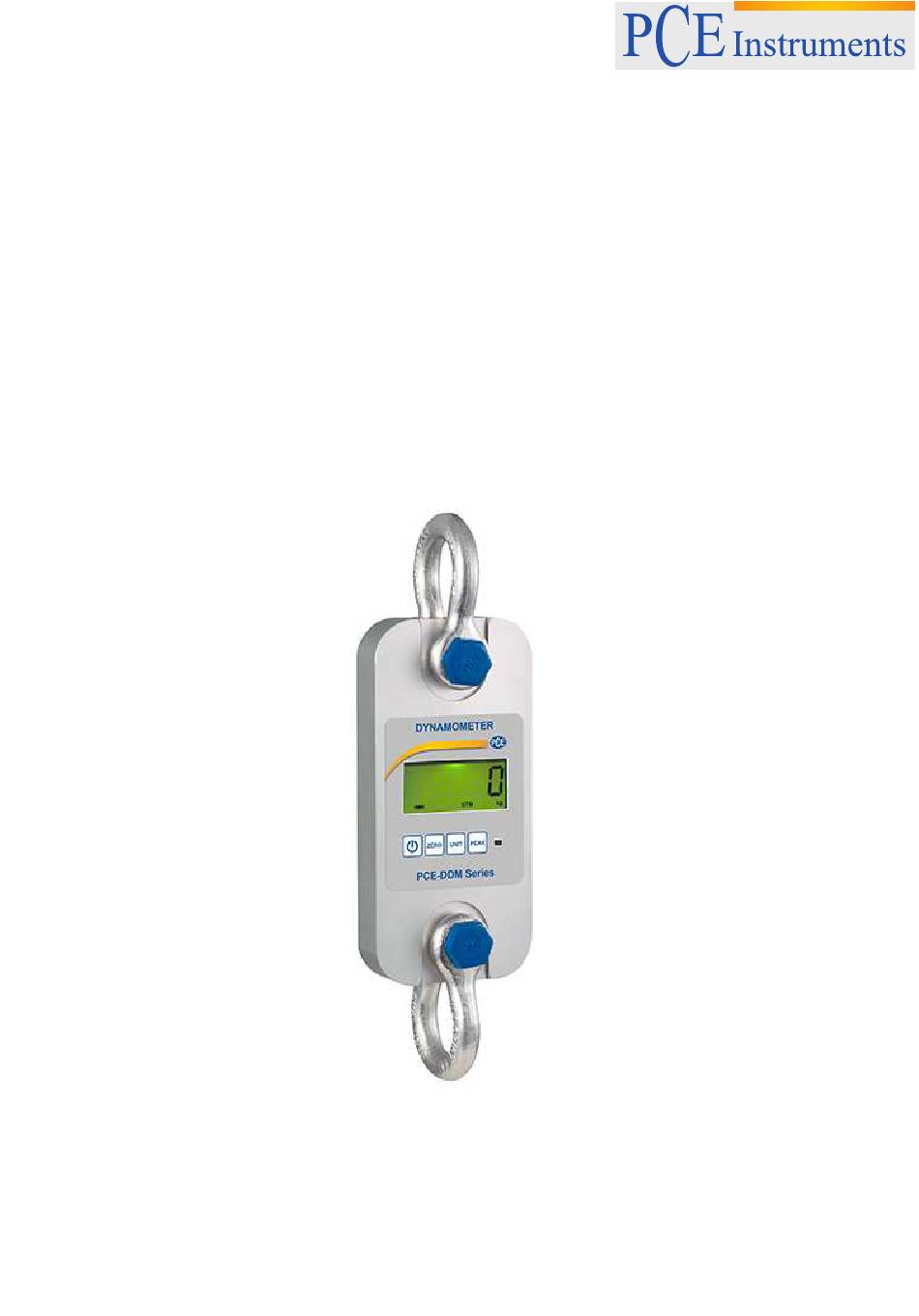

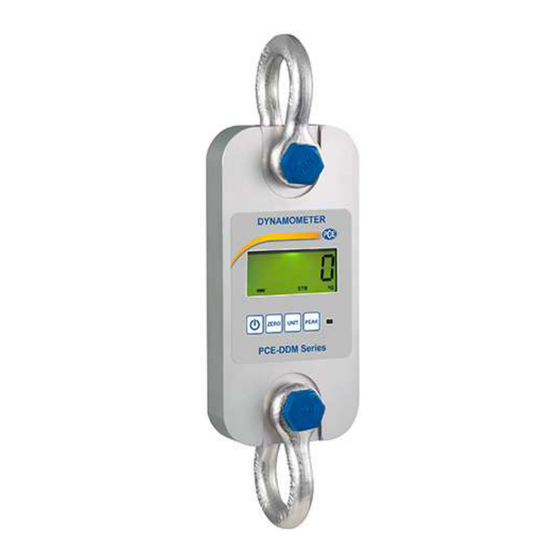

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Digitalwaage PCE-DDM Serie...
- Seite 2 BETRIEBSANLEITUNG Inhaltsverzeichnis 1Einleitung ........................3 2Spezifikationen ......................3 Lieferumfang ..............................4 3Geräte Ansicht ....................... 4 4Display und Tasten ......................5 4.1LCD-Display ..............................5 4.2Tastenfeld ..............................5 5Kabellose Handanzeige ....................6 6Funktionsguide ......................7 6.1ON/OFF ................................ 7 Zero ................................7 6.3 TARE ................................7 6.4PEAK HOLD ..............................
- Seite 3 BETRIEBSANLEITUNG Einleitung Die Zugmesslasche bzw. Kraftmesslasche der PCE-DDM Serie ist ideal um mobile Zugmessungen, wie die z.B. die von Gutachtern erstellt werden, durchzuführen. Für die Herstellung der Zugmesslasche / Kraftmesslasche würden Qualitätsmaterialen verwendet. Diese ermöglichen, trotz der hohen Messkapazität, eine kompakte Bauweise mit einem geringen Eigengewicht.
- Seite 4 BETRIEBSANLEITUNG Betriebsanleitung zu entnehmen und einzuhalten. Aggressive Einsatzbereiche wie korrosionsge- fährdete Bereiche sind zu vermeiden. Bei starken Temperaturschwankungen muss eine Akklima- tisierungszeit berücksichtigt werden. Das Messmittel ist ausschließlich zum Heben und Wiegen, von frei beweglichen Lasten, erlaubt. Eine Verdrehung der Last (Drehspannung) ist nicht erlaubt. Das befördern von Personen, Schrägziehen, Losreißen, Schleppen usw.
- Seite 5 BETRIEBSANLEITUNG Spezifikationen 25 mm (1“), 5 Stellig, LCD 22mm Ziffernhöhe Display Genauigkeit ± 0,1 % des Messbereichs Messeinheit kg / t / lbs / N / kN Tarierbereich 20 % des Messbereiches Abtastrate 2,5 Hz ≤40 Stunden Batterielaufzeit Kabellose Distanz Ca.
- Seite 6 BETRIEBSANLEITUNG Modell A(mm) B(mm) C(mm) D(mm) Ø(mm) H(mm) Material PCE-DDM 3 Aluminium PCE-DDM 5 Aluminium PCE-DDM 10 Stahl PCE-DDM 20 Stahl PCE-DDM 50 Stahl Display und Tasten LCD-Display a) 25 mm (1”) 5-stelliges LCD Display mit allen Funktionen und Einheiten : Wireless-Verbindungssignal.
- Seite 7 BETRIEBSANLEITUNG c) UNIT: Drücken Sie die „UNIT“-Taste, um die Einheit zu verändern: “kg”→“lb” →“N“→ “kN” → “t” → “kg” d) PEAK: Wenn Sie ein neues Gewicht anhängen und die PEAK-Taste drücken, zeigt das Gerät den Maximalwert dieses neuen Gewichtes an und hält diesen auf dem Display fest. Wenn Sie die Taste erneut drücken, gelangen Sie zurück zum normalen Messvorgang.
- Seite 8 BETRIEBSANLEITUNG 5) „Peak“ Wenn Sie ein neues Gewicht anhängen und die PEAK-Taste drücken, zeigt das Gerät den Maximalwert dieses neuen Gewichtes an und hält diesen auf dem Display fest. Wenn Sie die Taste erneut drücken, gelangen Sie zurück zum normalen Messvorgang. Funktionsguide ON/OFF Einschalten: „ON/OFF“...
- Seite 9 BETRIEBSANLEITUNG Datenspeicher OPERATION DISPLAY Darstellung / Erklärung 〖No***〗 Drücken Sie die „Mode”- Momentane Speicherzeit 〖H****〗 Ersten 4 Stellen des gesamten Gewichts Taste 5-mal und bestätigen 〖L****〗 Sie mit „Enter” Letzten 4 Stellen des gesamten Gewichts Datensuche OPERATION DISPLAY Darstellung / Erklärung 〖No.***〗...
- Seite 10 BETRIEBSANLEITUNG Tastenfunktionen Taste Funktion „Tare“ Ziffern verändern „ZERO“ Werte erhöhen „MODE“ Speicher und Exit „ENTER“ Bestätigen Parametereinstellungen OPERATION DISPLAY Darstellung / Erklärung Drücken Sie „Mode 2-mal 〖 SETUP〗 Bestätigen, Parametereinstellungen öffnen 〖 FS=06〗 Drücken Sie „Enter“ Gerät zeigt Kapazität an, falls es kalibriert ist 〖...
- Seite 11 BETRIEBSANLEITUNG 〖 LL=2〗 Drücken Sie „Zero“ zum LL：Filter Parameter，0~5 insgesamt 6 Optionen von auswählen klein bis groß，wählen sie vor der Kalibrierung LL=0 und nach der Kalibrierung wieder LL=2, 〖 Un=0〗 Drücken Sie „Enter“ zum Bei einem neuen Gerät wird Un=0 angezeigt, falls das bestätigen Gerät kalibriert ist, zeigt es den kalibrierten Wert an 〖...
- Seite 12 BETRIEBSANLEITUNG 〖 2 Drücken Sie „Zero“ zum Wählen Sie den Sollwert 2: “2 OFF” bedeutet, dass LO〗 auswählen Sollwert 2 keine Funktion hat, „1 LO” bedeutet, Sollwert 2 ist 1 niedriger, „1 HI” bedeutet Sollwert 2 ist 1 höher 〖01200〗 Drücken Sie „TARE”...
- Seite 13 BETRIEBSANLEITUNG 〖2000.0〗 Drücken Sie „Tara“ um die 〖2000〗 Kalibrierung beendet Dezimalstelle zu verschieben Display-Erklärung DISPLAY Erklärung Bemerkung 〖no519〗 Ohne Wireless-Signal 〖SEtUP〗 Parametereinstellungen öffnen 〖UAdJ 〗 Spannungseinstellungen öffnen 〖LoAd〗 Kalibrierpunkt 〖¯ ¯ ¯ ¯ ¯ 〗 Max. Limit auswählen Tariergewicht kann nicht das max. Limit sein 〖...
- Seite 14 BETRIEBSANLEITUNG 10 Problemhilfe Problem Möglicher Grund Lösung Keine Anzeige Batterien defekt Ersetzen Taste Defekt Service anrufen Einschaltknopf nicht richtig Drücken Sie die ON/OFF-Taste 3 betätigt Sekunden lang kräftig Zahlen blinken Batterien schwach Batterien aufladen Display zeigt bei neuen Defekter Kraftaufnehmer Service anrufen Lasten keine neuen Werte Nicht mehr kalibriert...
- Seite 15 BETRIEBSANLEITUNG 11 Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
