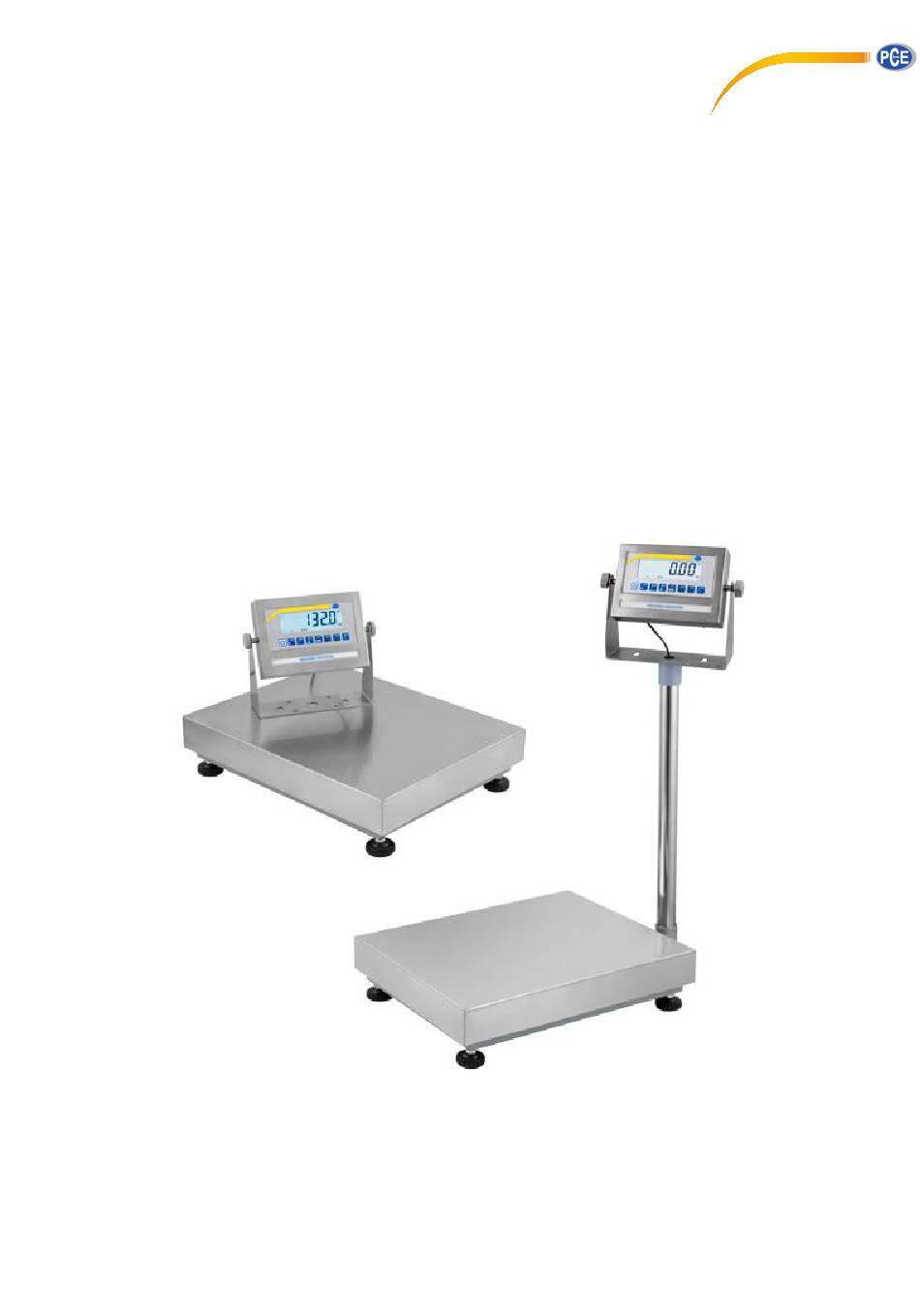

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Bockwaage PCE-EP P Serie Version 1.0 Erstelldatum 17.03.2016 Letzte Änderung 20.07.2016...
- Seite 2 BETRIEBSANLEITUNG Inhalt Einleitung ......................... 3 Sicherheitsinformationen ..................3 Warnhinweise ..........................3 Technische Spezifikationen ................... 4 Technische Zeichnungen ..................5 PCE-EP P1 Serie (Plattformgröße 400x500 mm) ..............5 PCE-EP P2 Serie (Plattformgröße 500x600 mm) ..............5 Display ............................6 Aufbau der Plattformwaage ..................7 Tastenerklärung ......................

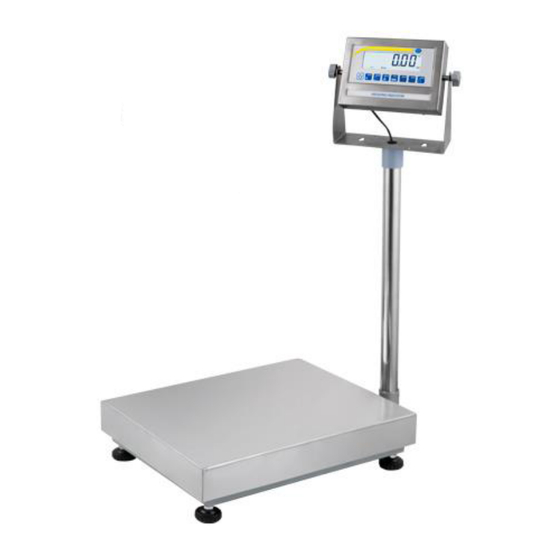

- Seite 3 BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf einer PCE-EP P Plattformwaage von PCE Instruments entschieden haben. Diese Plattformwaage ist aufgrund der vielen Funktionen und Einstellmöglichkeiten ein wahres Multitalent. So kann die Plattformwaage als Tisch oder Bodenwaage genutzt werden da das Stativ abnehmbar ist.
- Seite 4 BETRIEBSANLEITUNG Technische Spezifikationen PCE-EP 30P PCE-EP 150P Max.1 = 15 kg / Max.2 = 30 kg Max.1 = 60 kg / Max.2 = 150 kg Messbereich Zweibereichswaage** Zweibereichswaage** bis 15 kg = 2 g bis 60 kg = 10 g Auflösung über 15 kg bis 30 kg = 5 g über 60 kg bis 150 kg = 20 g...
- Seite 5 BETRIEBSANLEITUNG Technische Zeichnungen PCE-EP P1 Serie (Plattformgröße 400x500 mm) PCE-EP P2 Serie (Plattformgröße 500x600 mm)
- Seite 6 BETRIEBSANLEITUNG Display...
- Seite 7 BETRIEBSANLEITUNG Aufbau der Plattformwaage Im Lieferumfang sind alle nötigen Teile und Werkzeuge um die Waage betriebsbereit zu stellen. Lieferumfang: 1. Wiegeplattform 2. Stativ-Rohr 3. Display-Anzeige 4. U-Displayhalter 5. Werkzeug und Schrauben 6. Stativ-Diplay-Halter Entnehmen Sie die Wiegeplattform (7) aus der Verpackung und entfernen die edelstahl Wiegeauflegefläche.
- Seite 8 BETRIEBSANLEITUNG Das Display (3) ist nun an dem U-Displayhalter (4) zu verschrauben. Dabei kann die Neigung des Displays mit den Stellschrauben variiert werden. Das Kabel (9) ist dann an die entsprechende Buchse (11) auf der Rückseite des Displays zu stecken und zu verschrauben. TRANSPORTSICHERUNG Um die Wiegezelle bei dem Transport vor Überlast zu schützen, ist die Waage mit einer...
- Seite 9 BETRIEBSANLEITUNG Tastenerklärung „ON / OFF“ Durch das Drücken der „ON / OFF“ Taste kann die Waage AN geschaltet werden. Ein längeres drücken der „ON / OFF“ Taste schaltet die Waage wieder aus. „HOLD“ Mit der „HOLD“ Taste kann das im Display angezeigte Gewicht eingefroren werden. Durch das wiederholte Drücken der „HOLD“...
- Seite 10 BETRIEBSANLEITUNG Inbetriebnahme 7.1.1 Ein- und Ausschalten 1. Einschalten: Drücken Sie die Taste und halten diese gedrückt bis die Waage sich einschaltet. Das Display führt dann einen Selbsttest durch und geht dann in den normalen Wiegemodus. Sobald das Stabilitätszeichen (siehe Bild) im Display erscheint können Sie mit der Wiegung beginnen. Sollte die Waage nicht reagieren so prüfen Sie die Stromversorgung des Displays.
- Seite 11 BETRIEBSANLEITUNG ACHTUNG: Der Messbereich wird durch das Tarieren nicht vergrößert. Sollten Sie also eine 30 kg Waage haben und 10 kg Tarieren. Dann bleiben Ihnen nur noch 20 kg als Messbereich. BRUTTO / NETTO „GROSS“ 7.1.4 Wenn die „TARE“ Funktion genutzt wird kann das Gewicht im Display als NETTO oder BRUTTO Gewicht angezeigt werden.
- Seite 12 BETRIEBSANLEITUNG „ZERO“ Taste →CLr n← (Löschen No) auf Summierspeicher zu löschen indem Sie mit Hilfe der →CLr Y← (Löschen Yes) ändern und mit der „PRINT“ Taste bestätigen. Verlassen Sie die Funktion über die →CLr n← (Löschen No) dann können Sie mit der Summierfunktion fortfahren. Stückzählfunktion „COUNT“...
- Seite 13 BETRIEBSANLEITUNG Menü Die Plattformwaage bietet noch eine Vielzahl anderer Einstell- und Funktionsmöglichkeiten. Dieses ist im internen Menü möglich. Hier können z.B. die Einstellungen für Behälterwiegung / Tierwiegung / Gewichtsüberwachung / Schnittstellenkommunikation usw. eingestellt werden. Bedenken Sie jedoch das hier auch Grundeinstellungen, die bei falscher Handhabung zu Fehlmessungen der Waage führen können, wie z.B.
- Seite 14 BETRIEBSANLEITUNG Menüpunkt Einstellungsmöglichkeiten Ablauf Keine Möglichkeit da „kg“ fix ist C 01 Wenn die angezeigte Messeinheit verändert werden soll, so ist „C40“ zu Auswahl Kalibrier- C 1 1 = kg Gewichtseinheit C 1 2 = lb parametrieren. Betreten der Funktion „C 02“ mit der C 02 C 2 0 = keine „PRINT“...
- Seite 15 BETRIEBSANLEITUNG Bestätigung mit der „PRINT“ Taste C 6 0 = keine Justage -------------------------------------------------- „C6 1“ Einpunktjustage C 6 1 = Einpunkt Justage (Justage mit nur einem Gewicht) Im Display erscheint „SPAn“ und dann „000150“. Hier muss das C 6 2 = Mehrpunkt Justage (Justage mit bis zu 7 Gewichten) Justiergewicht eingestellt werden welches verwendet wird.
- Seite 16 BETRIEBSANLEITUNG Betreten der Funktion „C 08“ mit der C 08 Hier kann das Piepen der Waage AN „PRINT“ Taste. Warnton bzw. AUS geschaltet werden. Auswahl der Funktion mit „ZERO“ ↑ C 8 0 = ohne Warnton / Stumm und „TARE“ ↓ Tasten. C8 0 oder 1 C 8 1 = mit Warnton Bestätigung mit der „PRINT“...
- Seite 17 BETRIEBSANLEITUNG Betreten der Funktion „C 12“ mit der Hier kann die Filterzeit der „PRINT“ Taste. Tierfilterfunktion Tierwiegung (C11 4) eingestellt werden. Auswahl der Funktion mit „ZERO“ ↑ und „TARE“ ↓ Tasten. C 12 3 oder 5 C 12 3 = Mittelwert aus den Bestätigung mit der „PRINT“...
- Seite 18 BETRIEBSANLEITUNG Betreten der Funktion „C 16“ mit der Die Waage hat eine intern verbaute „PRINT“ Taste. Einstellung Uhr. Diese ermöglicht Zeit und Datum Datumangaben inkl. des Display zeigt z.B. „14.01.03“. Gewichtswertes auf einen direkt angeschlossenen Drucker zu Das einzustellende Format lautet drucken.
- Seite 19 BETRIEBSANLEITUNG Betreten der Funktion „C 20“ mit der Hier kann der ZERO Bereich eingestellt werden der mit der „ZERO“ „PRINT“ Taste. Tasten ZERO Stellbereich Taste am Display durchgeführt Auswahl der Funktion mit „ZERO“ ↑ werden kann. ZERO ist nicht mit und „TARE“...
- Seite 20 BETRIEBSANLEITUNG Betreten der Funktion „C 23“ mit der Hier kann die Reaktionszeit der „PRINT“ Taste. Einstellung automatischen Nullnachführung Automatische eingestellt werden. Auswahl der Funktion mit „ZERO“ ↑ Nullführungszeit und „TARE“ ↓ Tasten. C 23 0 = keine Nachführungszeit Bestätigung mit der „PRINT“ Taste C 23 1 = 1 Sekunde C 23 2 = 2 Sekunde ------------...
- Seite 21 BETRIEBSANLEITUNG Bestätigung mit der „PRINT“ Taste C27 2 = 2d (2 Auflösungsschritte) ------------ C27 5 = 5d (5 Auflösungsschritte) Zurück zum normalen Wiegemodus mit Hilfe der „TOTAL“ Taste C27 10 = 10d (10 Schritte) Betreten der Funktion „C 28“ mit der Das ist ein Filter der die Bewegungen „PRINT“...
- Seite 22 BETRIEBSANLEITUNG Betreten der Funktion „C 33“ mit der C33 ** (OPTION) C33 0 = Relaisausgang deaktiviert „PRINT“ Taste. Einstellung C33 1 = Relaisausgang Mode 1 Relaisausgang Dauersignal Auswahl der Funktion mit „ZERO“ ↑ und „TARE“ ↓ Tasten. C33 2 = Relaisausgang Mode 2 Bestätigung mit der „PRINT“...
- Seite 23 BETRIEBSANLEITUNG das Maximalgewicht unter C04 für Max 2 einzustellen. Erst dann ist die Funktion zu aktivieren „C39 1“ und die Parameter unter C03 und C04 für Auflösung 1 & Max 1 zu setzten. Betreten der Funktion „C 40“ mit der C40 1 = kg „PRINT“...
- Seite 24 BETRIEBSANLEITUNG Anschlussmöglichkeiten Spannungsversorgung Akku = Bleiakku 6 V / 4 Ah / ca. 101 x 45 x 70 mm oder Netzteil: 9 V / 1,2 A / Außen ( - ) / Innen ( + ) Bei Display / Waagen mit Analogausgang bzw. Potenzialfreien Kontakten ist kein Akkubetrieb möglich.
- Seite 25 BETRIEBSANLEITUNG Wenn der genutzte PC keine RS-232 Schnittstelle mehr hat, kann mit Hilfe eines USB Konverters der direkte Anschluss zwischen Waage und PC hergestellt werden. (ohne Zwischenkabel) Die Plattformwaage hat eine bidirektionale RS-232 Schnittstelle. Das bedeutet dass Sie mit Hilfe von Abfragebefehlen die Waage über diese Schnittstelle steuern können.
- Seite 26 BETRIEBSANLEITUNG...
- Seite 27 BETRIEBSANLEITUNG...
- Seite 28 BETRIEBSANLEITUNG Anschluss der Waage an einen PC...
- Seite 29 BETRIEBSANLEITUNG Beschreibung Analogschnittstelle 4-20 mA hat eine Auflösung von 1 / 1000 und 100 … 350 Ω Am Display ist eine 7 polige männliche Steckbuchse über die sowohl die RS-232 Schnittstelle als auch der Analogausgang herausgeführt sind. PIN Nummer Funktion Zuteilung Abbildung PIN 1...
- Seite 30 BETRIEBSANLEITUNG 10 Anbindung der Waage an den PCE-BP1 Drucker Zunächst sind die Einstellungen am Drucker zu prüfen. Bitte den Deckel des Druckers anheben und die Papierrolle entnehmen. Unterhalb der Papierrolle sind Kippschalter die wie folgt auf ON/OFF stehen müssen (siehe Bild). Nach den Einstellungen muss der Drucker neu gestartet werden damit die Eistellungen übernommen werden.
- Seite 31 BETRIEBSANLEITUNG 11 Anbindung der Waage an der USB Datenlogger PCE-USM Dabei müssen das im Lieferumfang befindliche Zwischenkabel genutzt werden. Zwischenkabel (M & W SUB-D9 2-3 / 3-2 / 5-5) Dann sind die Einstellungen an der Waage zu prüfen. „HOLD“ Taste und die „PRINT“...
- Seite 32 BETRIEBSANLEITUNG Nun ist die CONFIG.TXT Datei vom USB Stick anzupassen. Dazu einfach den im Lieferumfang befindliche USB Stick in den PC stecken und die CONFIG.TXT Datei öffnen. Besonders die markierten Punkte sind zu berücksichtigen. 1. Die Baudrate haben wir in der Waage auf 9600 eingestellt somit muss die Baudrate hier auch 9600 sein.
- Seite 33 BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
