Mechanische Installation - Grundfos Unilift CC 5 Montage- Und Betriebsanleitung

Mindest-Platzbedarf mit Hebelarm
Die Unilift CC kann in engen Schächten installiert
werden, wenn sie über einen Hebelarm verfügt.
Die Abmessungen eines engen Schachts betragen
mindestens 300 x 350 mm.

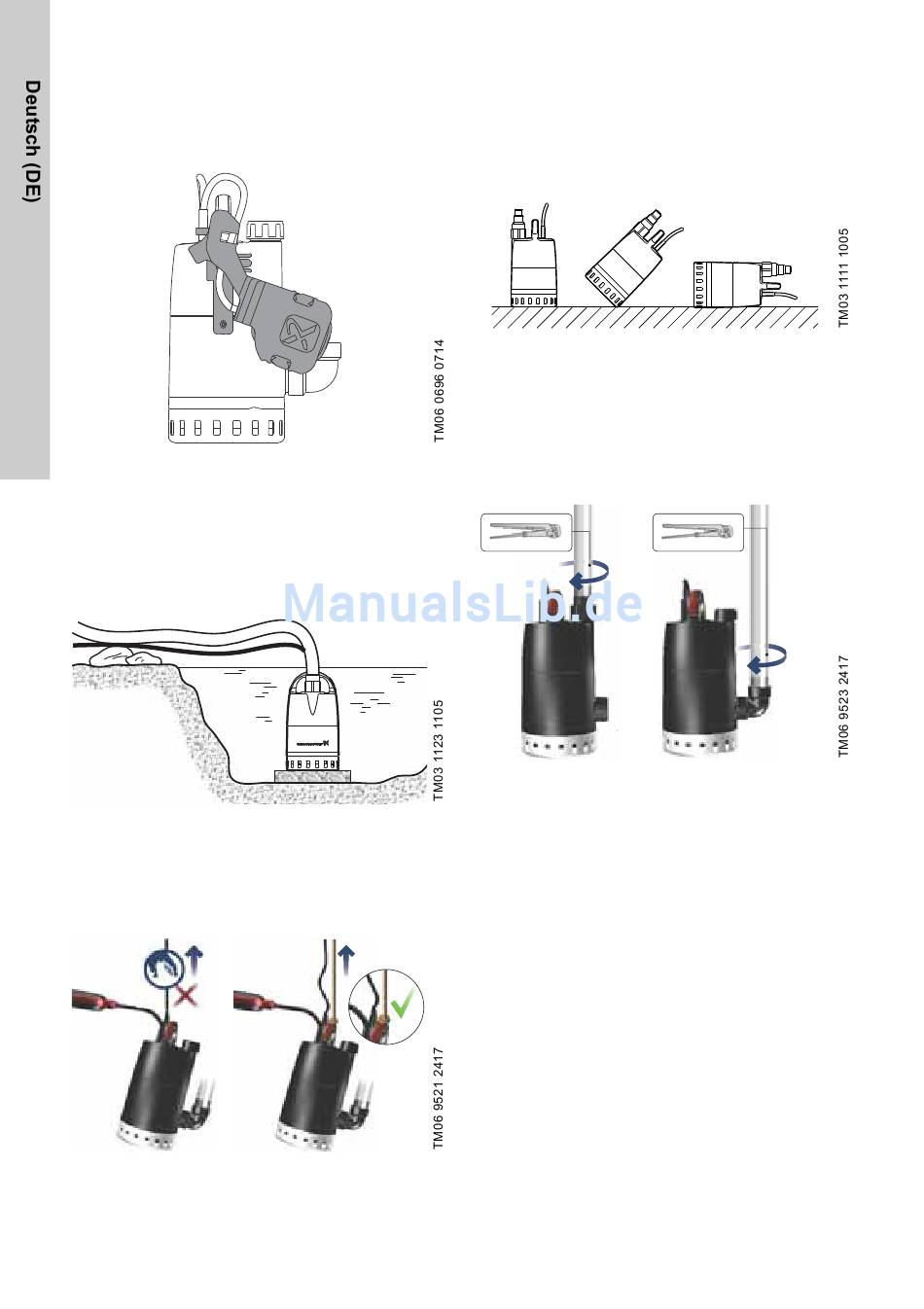

Abb. 3 Unilift CC mit Hebelarm

2.2 Mechanische Installation

2.2.1 Fundament
Stellen Sie die Pumpe auf einer Platte oder Ziegel-
steinen so auf, dass das Zulaufsieb frei von Schlick,
Schlamm oder anderen Verunreinigungen ist.
Abb. 4 Auf einer Platte aufgestellte Pumpe
2.2.2 Anheben des Produkts
Heben Sie die Pumpe an dem dafür vorgesehenen
Griff an. Heben Sie die Pumpe niemals am Stromka-
bel an. Binden Sie stattdessen ein Seil an den
Abb. 5 Anheben der Pumpe
4
2.2.3 Positionieren des Produkts
Die Pumpe kann in drei Positionen aufgestellt wer-
den: senkrecht, geneigt oder waagerecht. Der
Druckstutzen muss immer der oberste Punkt der
Pumpe sein. Während des Betriebs muss das
Zulaufsieb vollständig vom Fördermedium bedeckt
sein, um eine wirksame Kühlung zu gewährleisten.
Abb. 6 Aufstellungspositionen der Pumpe
2.2.4 Anschließen der Druckleitung
Die Druckleitung lässt sich direkt am oberen Druck-
stutzen der Pumpe oder mithilfe des Adapters am
seitlichen Druckstutzen montieren. Verwenden Sie
bei einem Anschluss an den seitlichen Druckstutzen
den 90 °-Adapter.
Abb. 7 Anschließen der Druckleitung
Der Adapter ermöglicht den Anschluss an ein Rohr
oder einen Schlauch für ein Außenrohrgewinde der
Größen 3/4, 1 und 1 1/4 Zoll (G). Kürzen Sie den
Adapter so, dass er zum Durchmesser der Drucklei-
tung passt. Falls eine Systemdichtung zwischen der
Druckleitung und dem Adapter vorhanden ist, muss
Griff.
die Oberfläche des abgeschnittenen Adapters eben
und glatt sein.
Die Zulassung gemäß DIN EN 12056-4 setzt voraus,
dass die Druckleitung von der festen Installation
direkt am Pumpen-Druckstutzen montiert sein muss.
Falls der mitgelieferte Adapter verwendet werden
soll, müssen die 3/4- und 1-Zoll-Stutzen abgeschnit-
ten werden.
