2.2.5 Anschließen des Rückschlagventils
Um beim Ausschalten der Pumpe einen Rückfluss zu
verhindern, montieren Sie das mit dem Adapter
gelieferte Rückschlagventil. Das Rückschlagventil
wird befestigt, wenn der Adapter an den oberen
Druckstutzen der Pumpe montiert wird.

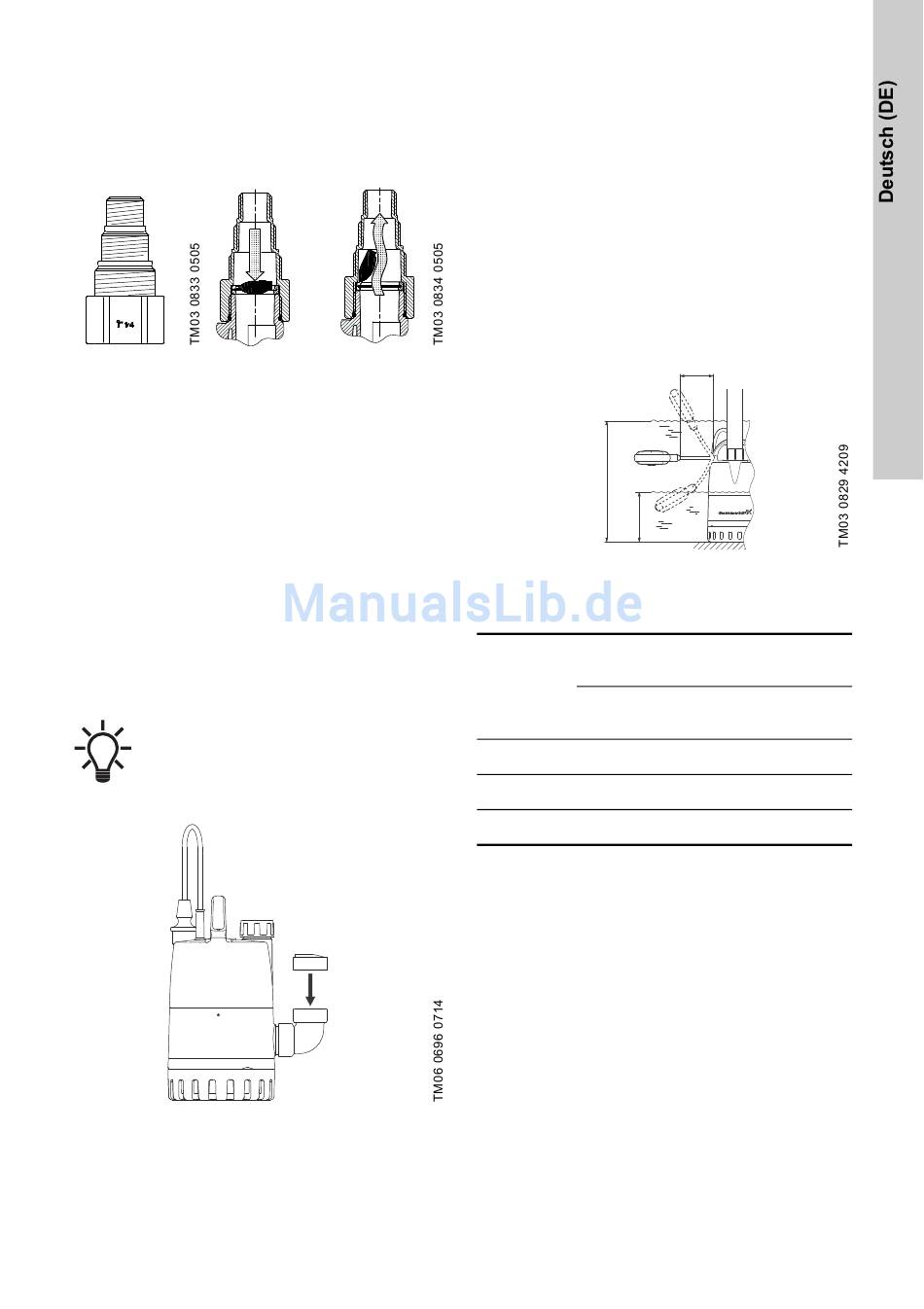

Abb. 8
Position des Adapters und Funktion
des Rückschlagventils
2.2.6 Verwenden des seitlichen Druckstutzens
Falls der seitliche Druckstutzen verwendet werden
soll, gehen Sie wie folgt vor:
1. Entfernen Sie Rückschlagventil und Adapter vom
oberen Druckstutzen.
2. Entfernen Sie den seitlichen Verschlussstopfen
und setzen Sie ihn in den oberen Druckstutzen.
3. Montieren Sie den 90 °-Rohrbogenadapter am
seitlichen Druckstutzen. Verwenden Sie dazu
Gewindedichtungsband o. Ä.
4. Montieren Sie das Rückschlagventil am senk-
rechten Teil des 90 °-Rohrbogens.
5. Schließen Sie die Druckleitung direkt an den
Druckstutzen der Pumpe an.
Positionieren Sie das Rückschlagventil im
senkrechten Teil des 90 °-Rohrbogens.
Wenn das Rückschlagventil im horizonta-
len Teil des 90 °-Rohrbogens positioniert
wird, funktioniert es möglicherweise nicht
richtig.
Abb. 9
Richtige Position des Rückschlagven-
tils
2.2.7 Anpassen der Kabellänge des
Schwimmerschalters
Damit der Schwimmerschalter die Pumpe ein- und
ausschalten kann, muss die freie Kabellänge min-
destens 100 mm und maximal 200 mm betragen.
Das Ein- und Ausschaltniveau der Pumpe kann
durch Verkürzen/Verlängern der freien Kabellänge
zwischen Schwimmerschalter und Handgriff verän-
dert werden.
•
Eine größere freie Kabellänge führt zu wenigeren
Ein- und Ausschaltungen und einem großen Füll-
standsunterschied.
•
Eine kürzere freie Kabellänge führt zu häufigeren
Ein- und Ausschaltungen und einem kleinen Füll-
standsunterschied.
Ein
Aus
Abb. 10
Ein- und Ausschaltniveaus bei minima-
ler bzw. maximaler Kabellänge des
Schwimmerschalters
Kabellänge (L)
min. 100 mm
Pumpentyp
Ein
[mm]
Unilift CC 5
350
Unilift CC 7
350
Unilift CC 9
385
L
Kabellänge (L)
max. 200 mm
Aus
Ein
Aus
[mm]
[mm]
[mm]
115
400
55
115
400
55
150
435
90
5
