Wartung
Servicearbeiten an Kessel und
Brenner führt ausschließlich der
geschulte Heizungsfachmann durch.
Um eine tournusgemäße Durchfüh-
rung der Servicearbeiten zu gewähr-
leisten sollte dem Betreiber der
Anlage der Abschluß eines War-
tungsvertrages empfohlen werden.
Beachten
Vor Wartungs- und Reinigungsarbeiten,
Strom abschalten.

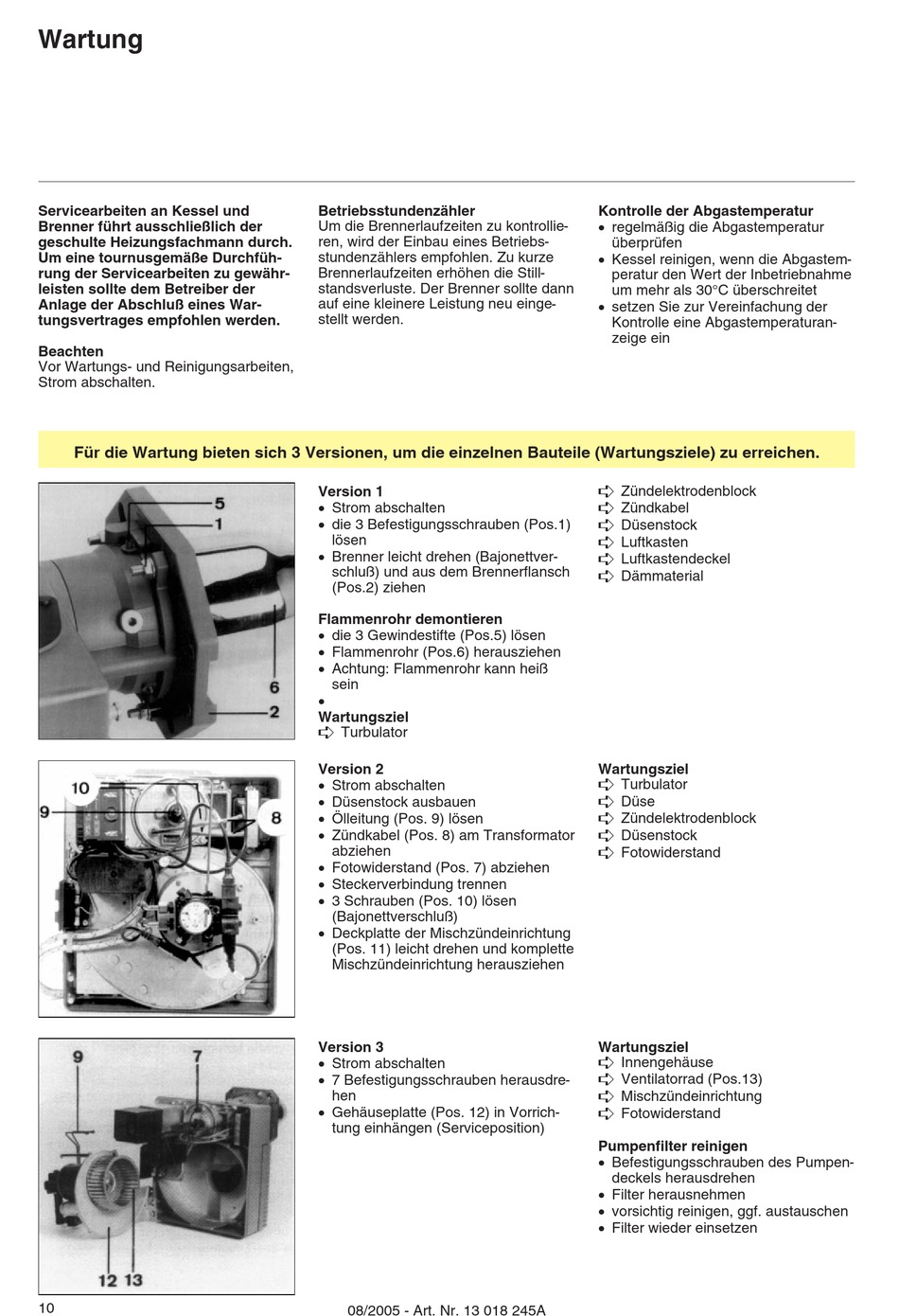

Für die Wartung bieten sich 3 Versionen, um die einzelnen Bauteile (Wartungsziele) zu erreichen.
10
Betriebsstundenzähler
Um die Brennerlaufzeiten zu kontrollie-
ren, wird der Einbau eines Betriebs-
stundenzählers empfohlen. Zu kurze
Brennerlaufzeiten erhöhen die Still-
standsverluste. Der Brenner sollte dann
auf eine kleinere Leistung neu einge-
stellt werden.
Version 1
· Strom abschalten
· die 3 Befestigungsschrauben (Pos.1)
lösen
· Brenner leicht drehen (Bajonettver-
schluß) und aus dem Brennerflansch
(Pos.2) ziehen
Flammenrohr demontieren
· die 3 Gewindestifte (Pos.5) lösen
· Flammenrohr (Pos.6) herausziehen
· Achtung: Flammenrohr kann heiß
sein
·
Wartungsziel
ê
Turbulator
Version 2
· Strom abschalten
· Düsenstock ausbauen
· Ölleitung (Pos. 9) lösen
· Zündkabel (Pos. 8) am Transformator
abziehen
· Fotowiderstand (Pos. 7) abziehen
· Steckerverbindung trennen
· 3 Schrauben (Pos. 10) lösen
(Bajonettverschluß)
· Deckplatte der Mischzündeinrichtung
(Pos. 11) leicht drehen und komplette
Mischzündeinrichtung herausziehen
Version 3
· Strom abschalten
· 7 Befestigungsschrauben herausdre-
hen
· Gehäuseplatte (Pos. 12) in Vorrich-
tung einhängen (Serviceposition)
08/2005 - Art. Nr. 13 018 245A
Kontrolle der Abgastemperatur
· regelmäßig die Abgastemperatur
überprüfen
· Kessel reinigen, wenn die Abgastem-
peratur den Wert der Inbetriebnahme
um mehr als 30°C überschreitet
· setzen Sie zur Vereinfachung der
Kontrolle eine Abgastemperaturan-
zeige ein
ê
Zündelektrodenblock
ê
Zündkabel
ê
Düsenstock
ê
Luftkasten
ê
Luftkastendeckel
ê
Dämmaterial
Wartungsziel
ê
Turbulator
ê
Düse
ê
Zündelektrodenblock
ê
Düsenstock
ê
Fotowiderstand
Wartungsziel
ê
Innengehäuse
ê
Ventilatorrad (Pos.13)
ê
Mischzündeinrichtung
ê
Fotowiderstand
Pumpenfilter reinigen
· Befestigungsschrauben des Pumpen-
deckels herausdrehen
· Filter herausnehmen
· vorsichtig reinigen, ggf. austauschen
· Filter wieder einsetzen
