Montage
Brennermontage
Elektrische Versorgung
6
Montagehinweis

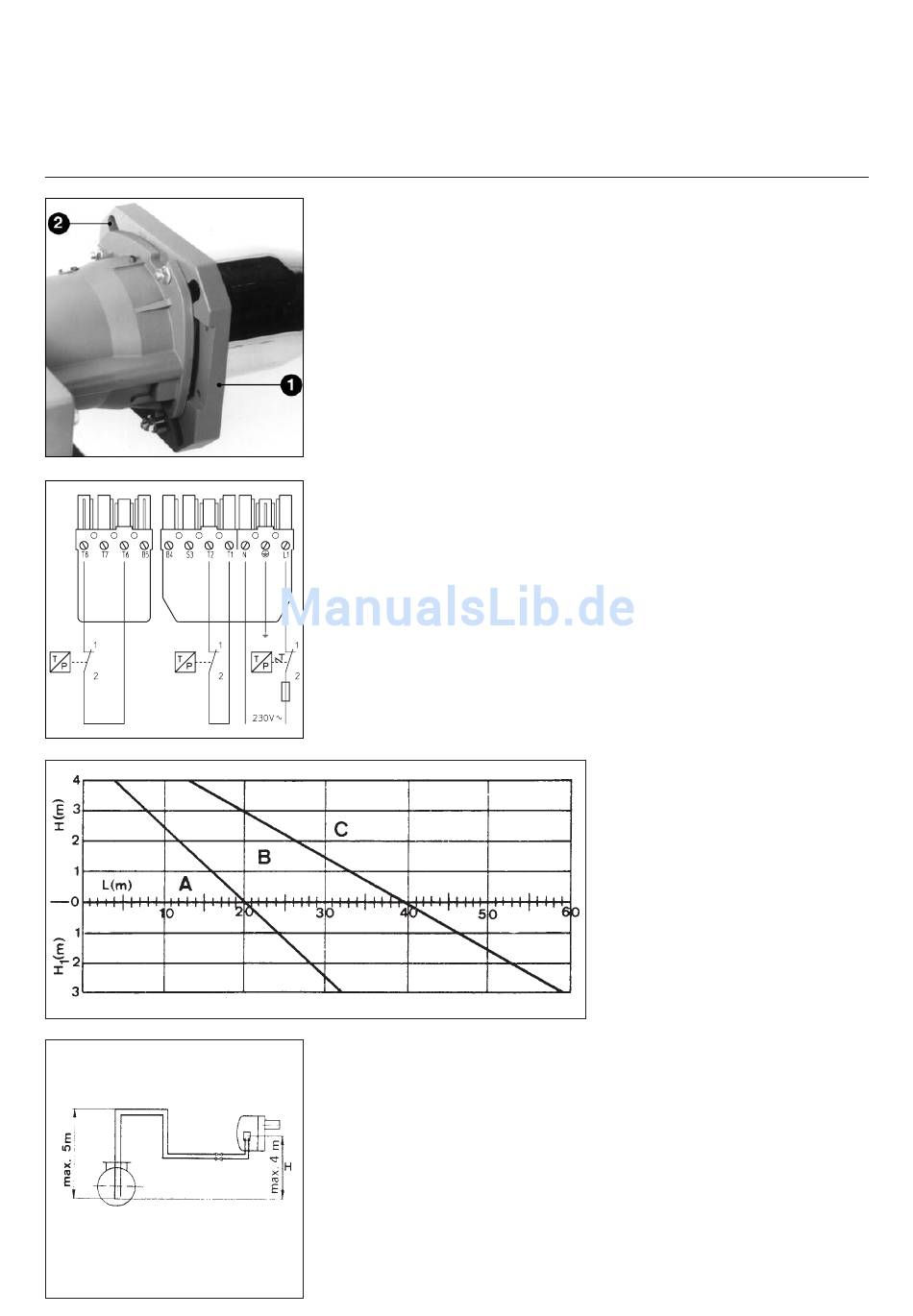

Der Brennerflansch (Pos. 1) ist mit
Langlöchern (Pos. 2) ausgestattet und
kann für einen Lochkreis-Ø von
165-220 mm verwendet werden. Die
Befestigungsschrauben sind dem
Brenner beigepackt. Die Brenner-
flanschdichtung kann als Anreißscha-
blone verwendet werden.
Die Elektroinstallation und
Anschlußarbeiten werden aus-
schließlich vom Elektrofachmann
ausgeführt. Die VDE- und EVU-Vor-
schriften und Bestimmungen sind
dabei zu beachten.
Elektrischer Anschluß
· Überprüfen, ob Netzspannung der
angegebenen Betriebsspannung von
230V, 50 Hz. Entspricht
Leitungsdimensionen
Feld A
DN 6 (8 x 1)
Feld B
DN 8 (10 x 1)
Feld C
Dienstpumpe
H =
Saughöhe
H
= Zulaufhöhe bei
1
höher liegendem Tank
L =
gestreckte Länge
der gesamten Saugleitung
08/2005 - Art. Nr. 13 018 245A
Brenner montieren
Der Brenner wird mit 3 Schrauben am
Flansch befestigt.
· Brenner in den Flansch einführen und
in den Bajonettverschluß drehen
· 3 Befestigungsschrauben festziehen.
Brennerabsicherung: 6A
Leistungsaufnahme: (Werte überprüfen)
Zündung
570VA
Betrieb
280VA
Elektrische Steckverbindung
Brenner und Wärmeerzeuger (Kessel)
werden über eine siebenpolige und
eine vierpolige Steckverbindung (Pos.
3) miteinander verbunden.
Ölversorgung
Der Brenner ist mit zwei flexiblen
Ölschläuchen ausgerüstet, die an ein
Ölfiltersystem angeschlossen werden.
Die maximale Länge und Höhe der Ver-
sorgungsleitungen entnehmen Sie der
nebenstehendem Diagramm.
Die Längen wurden unter Berücksichti-
gung der Druckverluste für einen
Absperrhahn, ein Rückschlagventil und
4 Rohrbogen sowie einer durchschnittli-
chen Dichte von 0,825 bestimmt.
Zulässiges Vakuum: max. 0,4 bar
Dichten Sie die Schraubverbindungen
nur mit ölbeständigen Dichtungsmitteln,
wie Teflonbänder ab.
