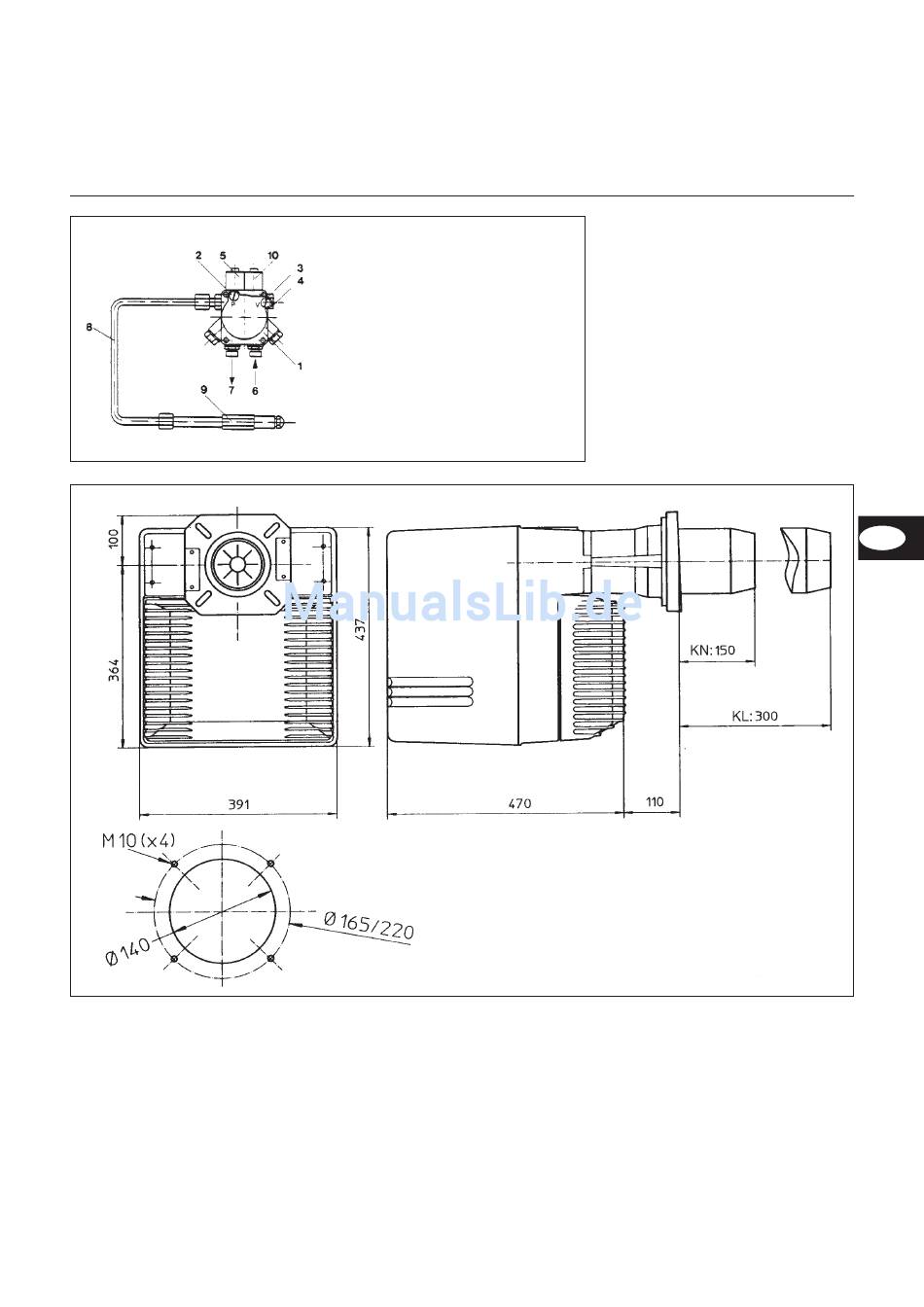

Hydraulikschema
Maßbild
Hydraulikschema
Abmessungen
1
Druckeinstellung Stufe 2
(Entlüftungsmöglichkeit)
2
Manometeranschluß
3
Vakuummeteranschluß
4
Druckeinstellung Stufe 1
5
Magnetventil
6
Saugleitung
7
Rücklauf zum Tank
8
Düsenzuleitung
9
Düsengestänge
10
Magnetventil Stufe 2
stromlos offen
