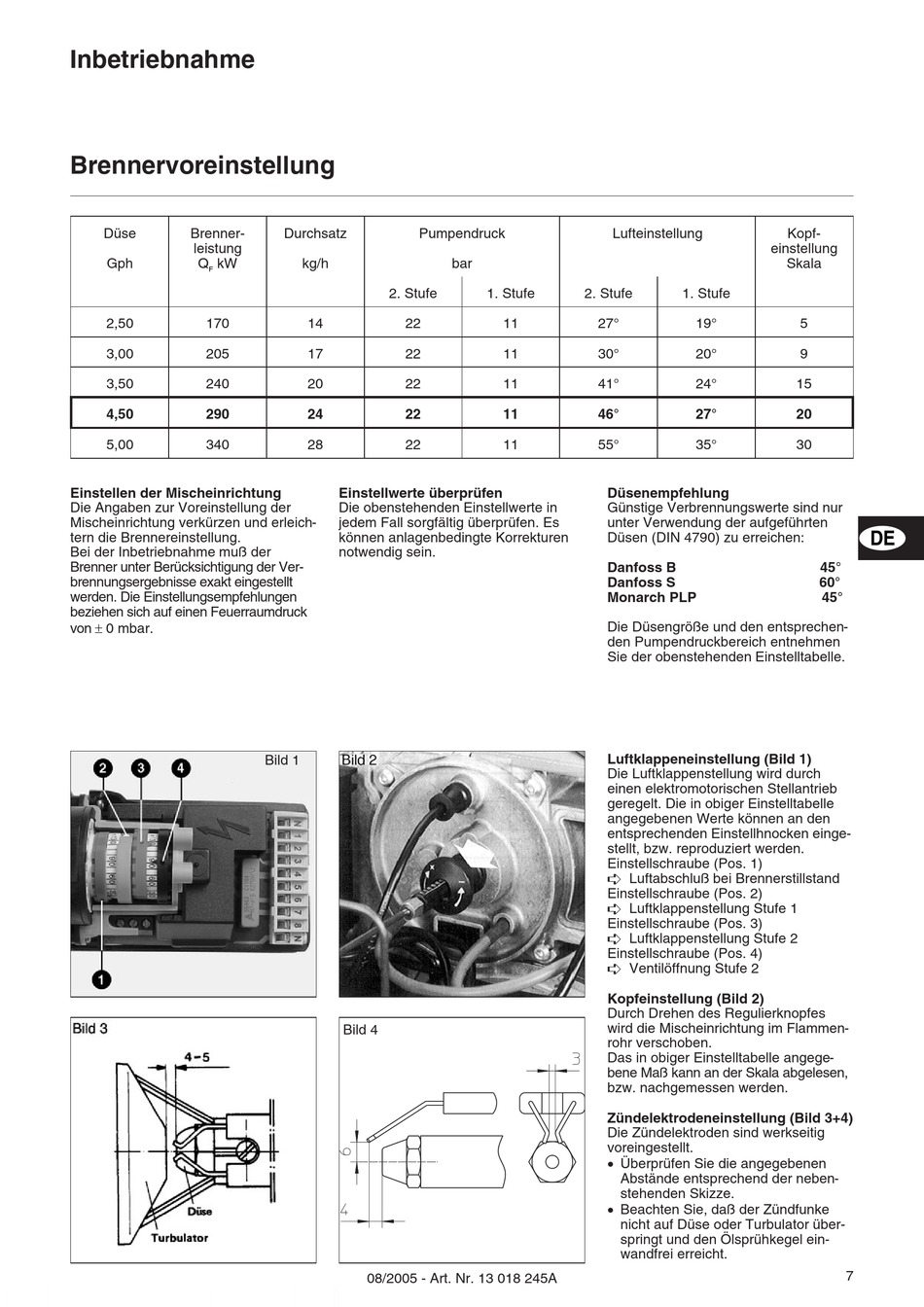

Inbetriebnahme

Brennervoreinstellung

Düse
Brenner-
leistung
Gph
Q
kW
F
2,50
170
3,00
205
3,50
240
4,50
290
5,00
340
Einstellen der Mischeinrichtung
Die Angaben zur Voreinstellung der
Mischeinrichtung verkürzen und erleich-
tern die Brennereinstellung.
Bei der Inbetriebnahme muß der
Brenner unter Berücksichtigung der Ver-
brennungsergebnisse exakt eingestellt
werden. Die Einstellungsempfehlungen
beziehen sich auf einen Feuerraumdruck
von ± 0 mbar.
Durchsatz
Pumpendruck
kg/h
2. Stufe
14
22
17
22
20
22
24
22
28
22
Einstellwerte überprüfen
Die obenstehenden Einstellwerte in
jedem Fall sorgfältig überprüfen. Es
können anlagenbedingte Korrekturen
notwendig sein.
Bild 1
Bild 4
08/2005 - Art. Nr. 13 018 245A
Lufteinstellung
bar
1. Stufe
2. Stufe
11
27°
11
30°
11
41°
11
46°
11
55°
Düsenempfehlung
Günstige Verbrennungswerte sind nur
unter Verwendung der aufgeführten
Düsen (DIN 4790) zu erreichen:
Danfoss B
Danfoss S
Monarch PLP
Die Düsengröße und den entsprechen-
den Pumpendruckbereich entnehmen
Sie der obenstehenden Einstelltabelle.
Luftklappeneinstellung (Bild 1)
Die Luftklappenstellung wird durch
einen elektromotorischen Stellantrieb
geregelt. Die in obiger Einstelltabelle
angegebenen Werte können an den
entsprechenden Einstellhnocken einge-
stellt, bzw. reproduziert werden.
Einstellschraube (Pos. 1)
ê Luftabschluß bei Brennerstillstand
Einstellschraube (Pos. 2)
ê Luftklappenstellung Stufe 1
Einstellschraube (Pos. 3)
ê Luftklappenstellung Stufe 2
Einstellschraube (Pos. 4)
ê Ventilöffnung Stufe 2
Kopfeinstellung (Bild 2)
Durch Drehen des Regulierknopfes
wird die Mischeinrichtung im Flammen-
rohr verschoben.
Das in obiger Einstelltabelle angege-
bene Maß kann an der Skala abgelesen,
bzw. nachgemessen werden.
Zündelektrodeneinstellung (Bild 3+4)
Die Zündelektroden sind werkseitig
voreingestellt.
· Überprüfen Sie die angegebenen
Abstände entsprechend der neben-
stehenden Skizze.
· Beachten Sie, daß der Zündfunke
nicht auf Düse oder Turbulator über-
springt und den Ölsprühkegel ein-
wandfrei erreicht.
Kopf-
einstellung
Skala
1. Stufe
19°
5
20°
9
24°
15
27°
20
35°
30
45°
60°
45°
7
