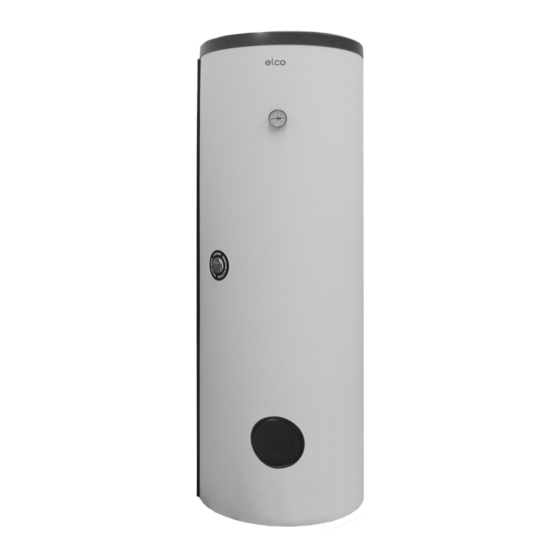

- Seite 1 Betriebsanleitung für die autorisierte Fachkraft Beistellspeicher indirekt beheizt VISTRON H 300-2 / 400-3 / 500-3 CH VISTRON HS 600-1 / 800-1 / 1000-1 CH Originalbetriebsanleitung www.elco.net 08/2015 Art.Nr. 3724216...
- Seite 2 Inhaltsverzeichnis Allgemeines Installation Wirkungsweise InhaltsverzeichnisCCCCCCCCCCCCCCCCCCCCCCCCCCCCC 2 AllgemeinesCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC..InstallationCCCCCCCCCCCCCCCCCCCCCC..CCCCCCCC..WirkungsweiseCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC. 2 AufstellungCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC..BrauchwasserinstallationCCCCCCCCCCCCCCCCCCCCCCCC..ZirkulationsleitungCCCCCCCCCCCCCCCCCCCCCCCCCCC..HeizwasseranschlussCCCCCCCCCCCCCCCCCCCCCCCCCC ... FühlermontageCCCCCCCCCCCCCCCCCCCCCCCCCCCCC... InbetriebnahmeCCCCCCCCCCCCCCCCCCCCCCCCCCCC..BedienungCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC..Pflege und WartungCCCCCCCCCCCCCCCCCCCCCCCCCC..Recycling und EntsorgungCCCCCCCCCCCCCCCCCCCCCCCCC. 5 Maße und Anschlüsse VISTRON HCCCCCCCCCCCCCCCCCCCCC. 6 Technische Daten VISTRON HCCCCCCCCCCCCCCCCCCCCC C.
- Seite 3 Aufstellung Transport und Aufstellung • Um Transportschäden zu vermeiden, sollte die Verpackung erst am Aufstel- lungsort entfernt werden. • Der Kombispeicher und die dazuge- hörende Wärmedämmung werden getrennt angeliefert. • Der Aufstellungsort muss nach DIN 4753 frostgeschützt sein. Er ist in unmittelbarer Nähe des Wärmeerzeu- gers zu wählen, um Wärmeverluste über die Rohrleitungen zu mindern.
- Seite 4 Brauchwasserinstallation Zirkulationsleitung Heizwasseranschluss Brauchwasserinstallation Zirkulationsleitung Fühlermontage Der Anschluss an die Kaltwasserleitung Durch eine Zirkulationsleitung entste- Am Speichermantel sind zwei Fühler- ist nach DIN 1988 unter Verwendung hen in der Regel hohe Bereitschaftsver- rohre angeschweißt, in die der Sensor einer geeigneten Sicherheitsgruppe luste, deshalb sollte eine Zirkulations- von unten oder von oben eingeschoben herzustellen.
- Seite 5 Inbetriebnahme Bedienung Pflege und Wartung Inbetriebnahme Bedienung Nach der Reinigung Flanschdeckel 1. Vor der ersten Inbetriebnahme ist die Vor dem Aufheizen ist stets eine Zapf- wieder dicht verschrauben. Hierbei gesamte Anlage sorgfältig durchzuspü- stelle zu öffnen, um zu überprüfen, ob unbedingt neue Flanschdichtung ein- len.
-
Seite 6: Maße Und Anschlüsse
Maße und Anschlüsse VISTRON H300-2, H400-3, H500-3 Maß VISTRON H300-2 H400-3 H500-3 Durchmesser mit Isolierung ohne Isolierung Höhe mit Isolierung 1715 1815 2090 ohne Isolierung 1634 1624 1892 Kippmaß mit Isolierung 1646 1643 1908 Kaltwasser Außengewinde DN25 (G1“) Rücklauf Heizung Innengewinde DN32 (G1 “) Flansch... - Seite 7 Leistungsdaten Technische Daten VISTRON H300-2, H400-3, H500-3 Leistungsdaten VISTRON H300-2 H400-3 H500-3 Dauerleistung TWW=45°C VL=55°C 4 m³/h l/h (kW) 13 (32) 23 (57) 29 (72) Leistungskennzahl (Din 4708) TWW=45°C VL=50°C 1 m³/h Betriebstemperatur max. Trinkwarmwasser / Heizwasser °C 95/110 95/110 95/110 Betriebsdruck max.
- Seite 8 Maße und Anschlüsse VISTRON HS600-1, HS800-1, HS1000-1 Maß VISTRON HS600-1 HS800-1 HS1000-1 Durchmesser mit Isolierung ohne Isolierung Höhe mit Isolierung 2008 1877 2192 ohne Isolierung 1933 1802 2117 Kippmaß ohne Isolierung 1952 1891 2227 Kaltwasser / Rücklauf Solar Innengewinde DN32 (G1 “) Flansch unten / Anode Vorlauf Solar...
- Seite 9 Leistungsdaten Technische Daten VISTRON HS600-1, HS800-1, HS1000-1 Leistungsdaten VISTRON HS600-1 HS800-1 HS1000-1 Dauerleistung oben TWW=45°C VL=55°C 4 m³/h l/h (kW) 24 (59) 26(67) 28(68) Dauerleistung unten TWW=45°C VL=60°C 1 m³/h l/h (kW) 8 (17) 10(24) 12(30) Leistungskennzahl (Din 4708) TWW=45°C VL=50°C 1 m³/h Betriebstemperatur max.
- Seite 10 Montagehinweis Elektroheizeinsatz...
- Seite 11 HS 1000-1 Energieeffizienzklasse classe d’efficacité énergétique classe di efficienza energetica energie-efficiëntieklasse the energy efficiency class Warmhalteverlust pertes statiques dispersione warmhoudverlies standing loss Speichervolumen 1009 capacité de stockage volume utile opslagvolume Produktdaten nach Richtlinie 2010 / 30 / EU www.elco.net 03/2015...
- Seite 12 Démontage, le recyclage ou l’élimination voir notice d'utilisatio Smontaggio, il riciclaggio o lo smaltimento vedi istruzioni per l'uso Demontage, recycling of verwijdering zie gebruiksaanwijzing Disassembly, recycling or disposal see operating instructions Produktinformation nach Richtlinie 2009 / 125 / EG www.elco.net 03/2015...
- Seite 14 Service: ELCO GmbH Hohenzollernstraße 31 D - 72379 Hechingen www.elco.net...
