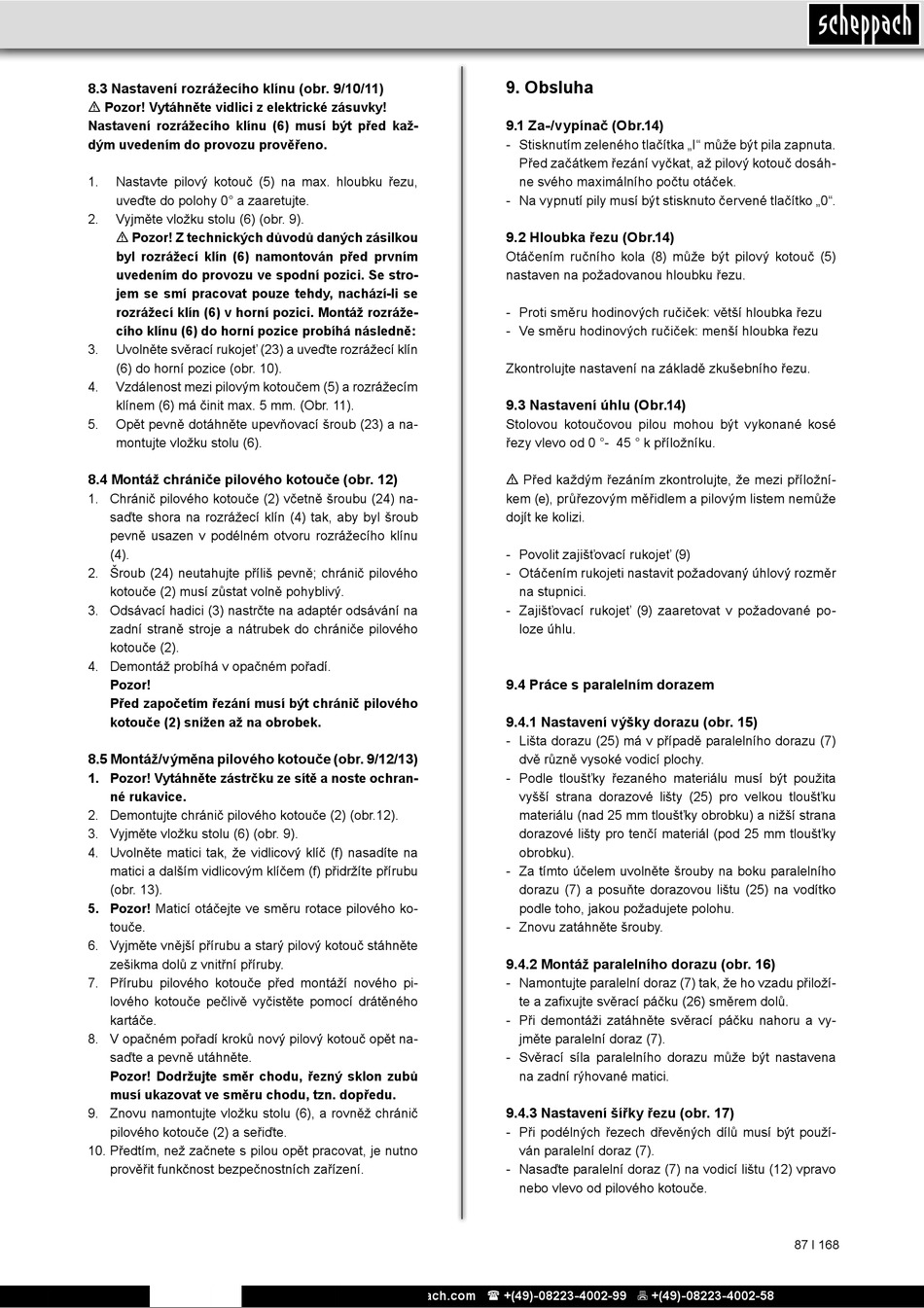

8.3 Nastavení rozrážecího klínu (obr. 9/10/11)
m Pozor! Vytáhněte vidlici z elektrické zásuvky!
Nastavení rozrážecího klínu (6) musí být před kaž-
dým uvedením do provozu prověřeno.
1. Nastavte pilový kotouč (5) na max. hloubku řezu,
uveďte do polohy 0° a zaaretujte.
2. Vyjměte vložku stolu (6) (obr. 9).
m Pozor! Z technických důvodů daných zásilkou
byl rozrážecí klín (6) namontován před prvním
uvedením do provozu ve spodní pozici. Se stro-
jem se smí pracovat pouze tehdy, nachází-li se
rozrážecí klín (6) v horní pozici. Montáž rozráže-
cího klínu (6) do horní pozice probíhá následně:
3. Uvolněte svěrací rukojeť (23) a uveďte rozrážecí klín
(6) do horní pozice (obr. 10).
4. Vzdálenost mezi pilovým kotoučem (5) a rozrážecím
klínem (6) má činit max. 5 mm. (Obr. 11).
5. Opět pevně dotáhněte upevňovací šroub (23) a na-
montujte vložku stolu (6).
8.4 Montáž chrániče pilového kotouče (obr. 12)
1. Chránič pilového kotouče (2) včetně šroubu (24) na-
saďte shora na rozrážecí klín (4) tak, aby byl šroub
pevně usazen v podélném otvoru rozrážecího klínu
(4).
2. Šroub (24) neutahujte příliš pevně; chránič pilového
kotouče (2) musí zůstat volně pohyblivý.
3. Odsávací hadici (3) nastrčte na adaptér odsávání na
zadní straně stroje a nátrubek do chrániče pilového
kotouče (2).
4. Demontáž probíhá v opačném pořadí.
Pozor!
Před započetím řezání musí být chránič pilového
kotouče (2) snížen až na obrobek.
8.5 Montáž/výměna pilového kotouče (obr. 9/12/13)
1. Pozor! Vytáhněte zástrčku ze sítě a noste ochran-
né rukavice.
2. Demontujte chránič pilového kotouče (2) (obr.12).
3. Vyjměte vložku stolu (6) (obr. 9).
4. Uvolněte matici tak, že vidlicový klíč (f) nasadíte na
matici a dalším vidlicovým klíčem (f) přidržíte přírubu
(obr. 13).
5. Pozor! Maticí otáčejte ve směru rotace pilového ko-
touče.
6. Vyjměte vnější přírubu a starý pilový kotouč stáhněte
zešikma dolů z vnitřní příruby.
7. Přírubu pilového kotouče před montáží nového pi-
lového kotouče pečlivě vyčistěte pomocí drátěného
kartáče.
8. V opačném pořadí kroků nový pilový kotouč opět na-
saďte a pevně utáhněte.
Pozor! Dodržujte směr chodu, řezný sklon zubů
musí ukazovat ve směru chodu, tzn. dopředu.
9. Znovu namontujte vložku stolu (6), a rovněž chránič
pilového kotouče (2) a seřiďte.
10. Předtím, než začnete s pilou opět pracovat, je nutno
prověřit funkčnost bezpečnostních zařízení.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
9. Obsluha
9.1 Za-/vypínač (Obr.14)
- Stisknutím zeleného tlačítka „I" může být pila zapnuta.
Před začátkem řezání vyčkat, až pilový kotouč dosáh-
ne svého maximálního počtu otáček.
- Na vypnutí pily musí být stisknuto červené tlačítko „0".
9.2 Hloubka řezu (Obr.14)
Otáčením ručního kola (8) může být pilový kotouč (5)
nastaven na požadovanou hloubku řezu.
- Proti směru hodinových ručiček: větší hloubka řezu
- Ve směru hodinových ručiček: menší hloubka řezu
Zkontrolujte nastavení na základě zkušebního řezu.
9.3 Nastavení úhlu (Obr.14)
Stolovou kotoučovou pilou mohou být vykonané kosé
řezy vlevo od 0 °- 45 ° k příložníku.
m Před každým řezáním zkontrolujte, že mezi příložní-
kem (e), průřezovým měřidlem a pilovým listem nemůže
dojít ke kolizi.
- Povolit zajišťovací rukojeť (9)
- Otáčením rukojeti nastavit požadovaný úhlový rozměr
na stupnici.
- Zajišťovací rukojeť (9) zaaretovat v požadované po-
loze úhlu.
9.4 Práce s paralelním dorazem
9.4.1 Nastavení výšky dorazu (obr. 15)
- Lišta dorazu (25) má v případě paralelního dorazu (7)
dvě různě vysoké vodicí plochy.
- Podle tloušťky řezaného materiálu musí být použita
vyšší strana dorazové lišty (25) pro velkou tloušťku
materiálu (nad 25 mm tloušťky obrobku) a nižší strana
dorazové lišty pro tenčí materiál (pod 25 mm tloušťky
obrobku).
- Za tímto účelem uvolněte šrouby na boku paralelního
dorazu (7) a posuňte dorazovou lištu (25) na vodítko
podle toho, jakou požadujete polohu.
- Znovu zatáhněte šrouby.
9.4.2 Montáž paralelního dorazu (obr. 16)
- Namontujte paralelní doraz (7) tak, že ho vzadu přiloží-
te a zafixujte svěrací páčku (26) směrem dolů.
- Při demontáži zatáhněte svěrací páčku nahoru a vy-
jměte paralelní doraz (7).
- Svěrací síla paralelního dorazu může být nastavena
na zadní rýhované matici.
9.4.3 Nastavení šířky řezu (obr. 17)
- Při podélných řezech dřevěných dílů musí být použí-
ván paralelní doraz (7).
- Nasaďte paralelní doraz (7) na vodicí lištu (12) vpravo
nebo vlevo od pilového kotouče.
