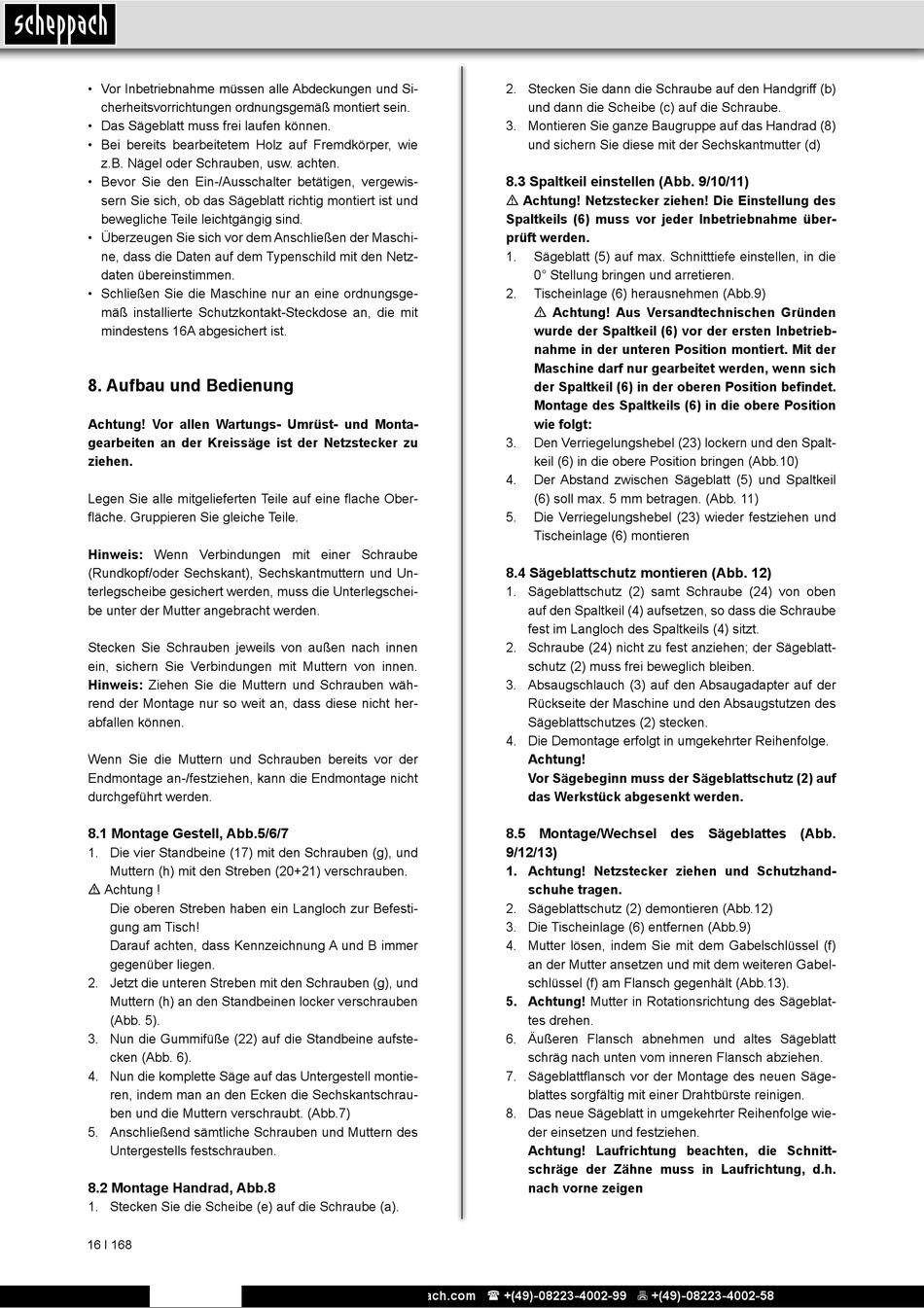

Aufbau Und Bedienung - Scheppach HS105 Originalbetriebsanleitung

• Vor Inbetriebnahme müssen alle Abdeckungen und Si-
cherheitsvorrichtungen ordnungsgemäß montiert sein.
• Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper, wie
z.B. Nägel oder Schrauben, usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigen, vergewis-
sern Sie sich, ob das Sägeblatt richtig montiert ist und
bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Maschi-
ne, dass die Daten auf dem Typenschild mit den Netz-
daten übereinstimmen.
• Schließen Sie die Maschine nur an eine ordnungsge-
mäß installierte Schutzkontakt-Steckdose an, die mit
mindestens 16A abgesichert ist.

8. Aufbau und Bedienung

Achtung! Vor allen Wartungs- Umrüst- und Monta-
gearbeiten an der Kreissäge ist der Netzstecker zu
ziehen.
Legen Sie alle mitgelieferten Teile auf eine flache Ober-
fläche. Gruppieren Sie gleiche Teile.
Hinweis: Wenn Verbindungen mit einer Schraube
(Rundkopf/oder Sechskant), Sechskantmuttern und Un-
terlegscheibe gesichert werden, muss die Unterlegschei-
be unter der Mutter angebracht werden.
Stecken Sie Schrauben jeweils von außen nach innen
ein, sichern Sie Verbindungen mit Muttern von innen.
Hinweis: Ziehen Sie die Muttern und Schrauben wäh-
rend der Montage nur so weit an, dass diese nicht her-
abfallen können.
Wenn Sie die Muttern und Schrauben bereits vor der
Endmontage an-/festziehen, kann die Endmontage nicht
durchgeführt werden.
8.1 Montage Gestell, Abb.5/6/7
1. Die vier Standbeine (17) mit den Schrauben (g), und
Muttern (h) mit den Streben (20+21) verschrauben.
m Achtung !
Die oberen Streben haben ein Langloch zur Befesti-
gung am Tisch!
Darauf achten, dass Kennzeichnung A und B immer
gegenüber liegen.
2. Jetzt die unteren Streben mit den Schrauben (g), und
Muttern (h) an den Standbeinen locker verschrauben
(Abb. 5).
3. Nun die Gummifüße (22) auf die Standbeine aufste-
cken (Abb. 6).
4. Nun die komplette Säge auf das Untergestell montie-
ren, indem man an den Ecken die Sechskantschrau-
ben und die Muttern verschraubt. (Abb.7)
5. Anschließend sämtliche Schrauben und Muttern des
Untergestells festschrauben.
8.2 Montage Handrad, Abb.8
1. Stecken Sie die Scheibe (e) auf die Schraube (a).
16 І 168
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
2. Stecken Sie dann die Schraube auf den Handgriff (b)
und dann die Scheibe (c) auf die Schraube.
3. Montieren Sie ganze Baugruppe auf das Handrad (8)
und sichern Sie diese mit der Sechskantmutter (d)
8.3 Spaltkeil einstellen (Abb. 9/10/11)
m Achtung! Netzstecker ziehen! Die Einstellung des
Spaltkeils (6) muss vor jeder Inbetriebnahme über-
prüft werden.
1. Sägeblatt (5) auf max. Schnitttiefe einstellen, in die
0° Stellung bringen und arretieren.
2. Tischeinlage (6) herausnehmen (Abb.9)
m Achtung! Aus Versandtechnischen Gründen
wurde der Spaltkeil (6) vor der ersten Inbetrieb-
nahme in der unteren Position montiert. Mit der
Maschine darf nur gearbeitet werden, wenn sich
der Spaltkeil (6) in der oberen Position befindet.
Montage des Spaltkeils (6) in die obere Position
wie folgt:
3. Den Verriegelungshebel (23) lockern und den Spalt-
keil (6) in die obere Position bringen (Abb.10)
4. Der Abstand zwischen Sägeblatt (5) und Spaltkeil
(6) soll max. 5 mm betragen. (Abb. 11)
5. Die Verriegelungshebel (23) wieder festziehen und
Tischeinlage (6) montieren
8.4 Sägeblattschutz montieren (Abb. 12)
1. Sägeblattschutz (2) samt Schraube (24) von oben
auf den Spaltkeil (4) aufsetzen, so dass die Schraube
fest im Langloch des Spaltkeils (4) sitzt.
2. Schraube (24) nicht zu fest anziehen; der Sägeblatt-
schutz (2) muss frei beweglich bleiben.
3. Absaugschlauch (3) auf den Absaugadapter auf der
Rückseite der Maschine und den Absaugstutzen des
Sägeblattschutzes (2) stecken.
4. Die Demontage erfolgt in umgekehrter Reihenfolge.
Achtung!
Vor Sägebeginn muss der Sägeblattschutz (2) auf
das Werkstück abgesenkt werden.
8.5 Montage/Wechsel des Sägeblattes (Abb.
9/12/13)
1. Achtung! Netzstecker ziehen und Schutzhand-
schuhe tragen.
2. Sägeblattschutz (2) demontieren (Abb.12)
3. Die Tischeinlage (6) entfernen (Abb.9)
4. Mutter lösen, indem Sie mit dem Gabelschlüssel (f)
an der Mutter ansetzen und mit dem weiteren Gabel-
schlüssel (f) am Flansch gegenhält (Abb.13).
5. Achtung! Mutter in Rotationsrichtung des Sägeblat-
tes drehen.
6. Äußeren Flansch abnehmen und altes Sägeblatt
schräg nach unten vom inneren Flansch abziehen.
7. Sägeblattflansch vor der Montage des neuen Säge-
blattes sorgfältig mit einer Drahtbürste reinigen.
8. Das neue Sägeblatt in umgekehrter Reihenfolge wie-
der einsetzen und festziehen.
Achtung! Laufrichtung beachten, die Schnitt-
schräge der Zähne muss in Laufrichtung, d.h.
nach vorne zeigen
