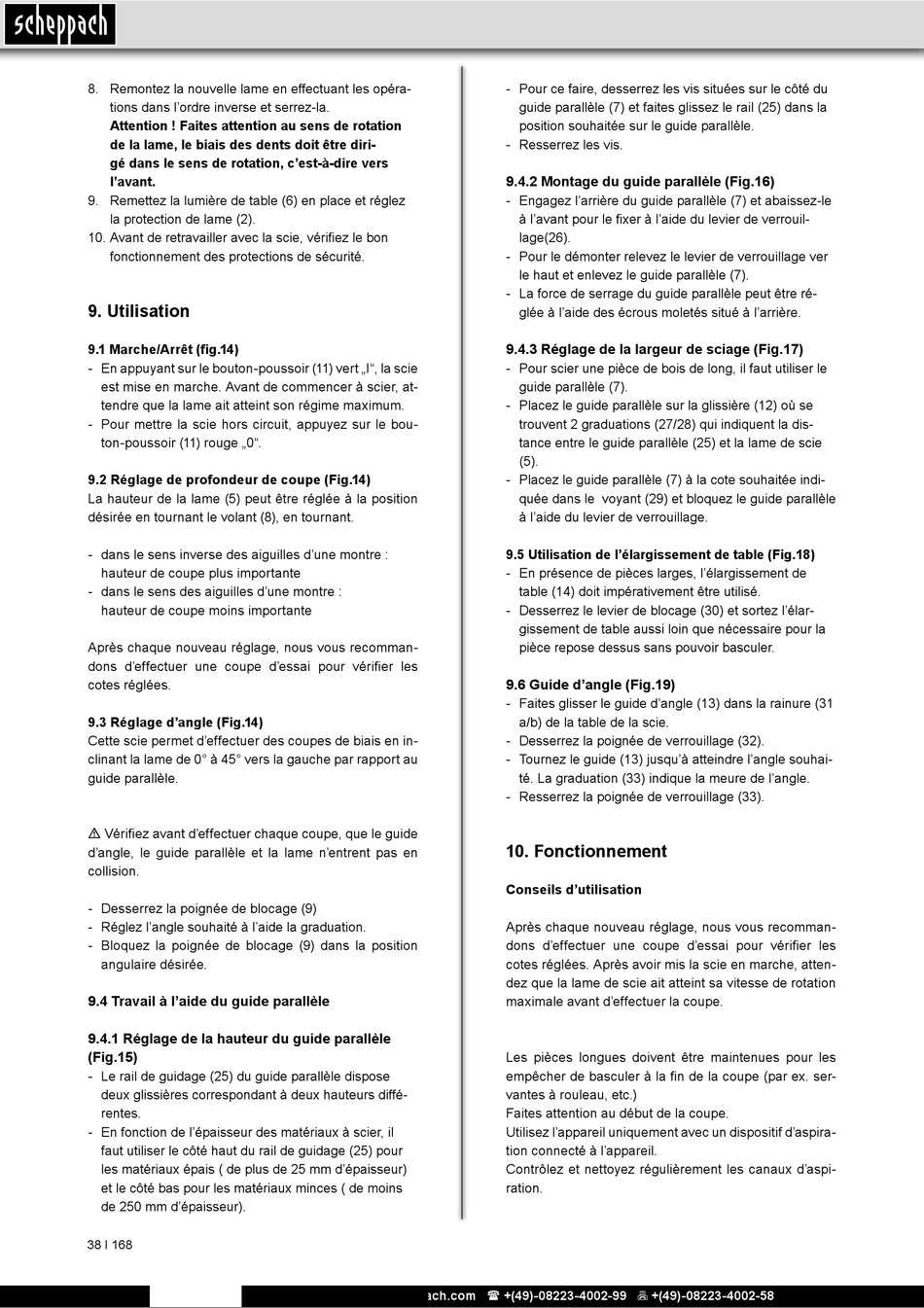

Scheppach HS105 Originalbetriebsanleitung Seite 38

8. Remontez la nouvelle lame en effectuant les opéra-
tions dans l'ordre inverse et serrez-la.
Attention ! Faites attention au sens de rotation
de la lame, le biais des dents doit être diri-
gé dans le sens de rotation, c'est-à-dire vers
l'avant.
9. Remettez la lumière de table (6) en place et réglez
la protection de lame (2).
10. Avant de retravailler avec la scie, vérifiez le bon
fonctionnement des protections de sécurité.
9. Utilisation
9.1 Marche/Arrêt (fig.14)
- En appuyant sur le bouton-poussoir (11) vert „I", la scie
est mise en marche. Avant de commencer à scier, at-
tendre que la lame ait atteint son régime maximum.
- Pour mettre la scie hors circuit, appuyez sur le bou-
ton-poussoir (11) rouge „0".
9.2 Réglage de profondeur de coupe (Fig.14)
La hauteur de la lame (5) peut être réglée à la position
désirée en tournant le volant (8), en tournant.
- dans le sens inverse des aiguilles d'une montre :
hauteur de coupe plus importante
- dans le sens des aiguilles d'une montre :
hauteur de coupe moins importante
Après chaque nouveau réglage, nous vous recomman-
dons d'effectuer une coupe d'essai pour vérifier les
cotes réglées.
9.3 Réglage d'angle (Fig.14)
Cette scie permet d'effectuer des coupes de biais en in-
clinant la lame de 0° à 45° vers la gauche par rapport au
guide parallèle.
m Vérifiez avant d'effectuer chaque coupe, que le guide
d'angle, le guide parallèle et la lame n'entrent pas en
collision.
- Desserrez la poignée de blocage (9)
- Réglez l'angle souhaité à l'aide la graduation.
- Bloquez la poignée de blocage (9) dans la position
angulaire désirée.
9.4 Travail à l'aide du guide parallèle
9.4.1 Réglage de la hauteur du guide parallèle
(Fig.15)
- Le rail de guidage (25) du guide parallèle dispose
deux glissières correspondant à deux hauteurs diffé-
rentes.
- En fonction de l'épaisseur des matériaux à scier, il
faut utiliser le côté haut du rail de guidage (25) pour
les matériaux épais ( de plus de 25 mm d'épaisseur)
et le côté bas pour les matériaux minces ( de moins
de 250 mm d'épaisseur).
38 І 168
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
- Pour ce faire, desserrez les vis situées sur le côté du
guide parallèle (7) et faites glissez le rail (25) dans la
position souhaitée sur le guide parallèle.
- Resserrez les vis.
9.4.2 Montage du guide parallèle (Fig.16)
- Engagez l'arrière du guide parallèle (7) et abaissez-le
à l'avant pour le fixer à l'aide du levier de verrouil-
lage(26).
- Pour le démonter relevez le levier de verrouillage ver
le haut et enlevez le guide parallèle (7).
- La force de serrage du guide parallèle peut être ré-
glée à l'aide des écrous moletés situé à l'arrière.
9.4.3 Réglage de la largeur de sciage (Fig.17)
- Pour scier une pièce de bois de long, il faut utiliser le
guide parallèle (7).
- Placez le guide parallèle sur la glissière (12) où se
trouvent 2 graduations (27/28) qui indiquent la dis-
tance entre le guide parallèle (25) et la lame de scie
(5).
- Placez le guide parallèle (7) à la cote souhaitée indi-
quée dans le voyant (29) et bloquez le guide parallèle
à l'aide du levier de verrouillage.
9.5 Utilisation de l'élargissement de table (Fig.18)
- En présence de pièces larges, l'élargissement de
table (14) doit impérativement être utilisé.
- Desserrez le levier de blocage (30) et sortez l'élar-
gissement de table aussi loin que nécessaire pour la
pièce repose dessus sans pouvoir basculer.
9.6 Guide d'angle (Fig.19)
- Faites glisser le guide d'angle (13) dans la rainure (31
a/b) de la table de la scie.
- Desserrez la poignée de verrouillage (32).
- Tournez le guide (13) jusqu'à atteindre l'angle souhai-
té. La graduation (33) indique la meure de l'angle.
- Resserrez la poignée de verrouillage (33).
10. Fonctionnement
Conseils d'utilisation
Après chaque nouveau réglage, nous vous recomman-
dons d'effectuer une coupe d'essai pour vérifier les
cotes réglées. Après avoir mis la scie en marche, atten-
dez que la lame de scie ait atteint sa vitesse de rotation
maximale avant d'effectuer la coupe.
Les pièces longues doivent être maintenues pour les
empêcher de basculer à la fin de la coupe (par ex. ser-
vantes à rouleau, etc.)
Faites attention au début de la coupe.
Utilisez l'appareil uniquement avec un dispositif d'aspira-
tion connecté à l'appareil.
Contrôlez et nettoyez régulièrement les canaux d'aspi-
ration.
