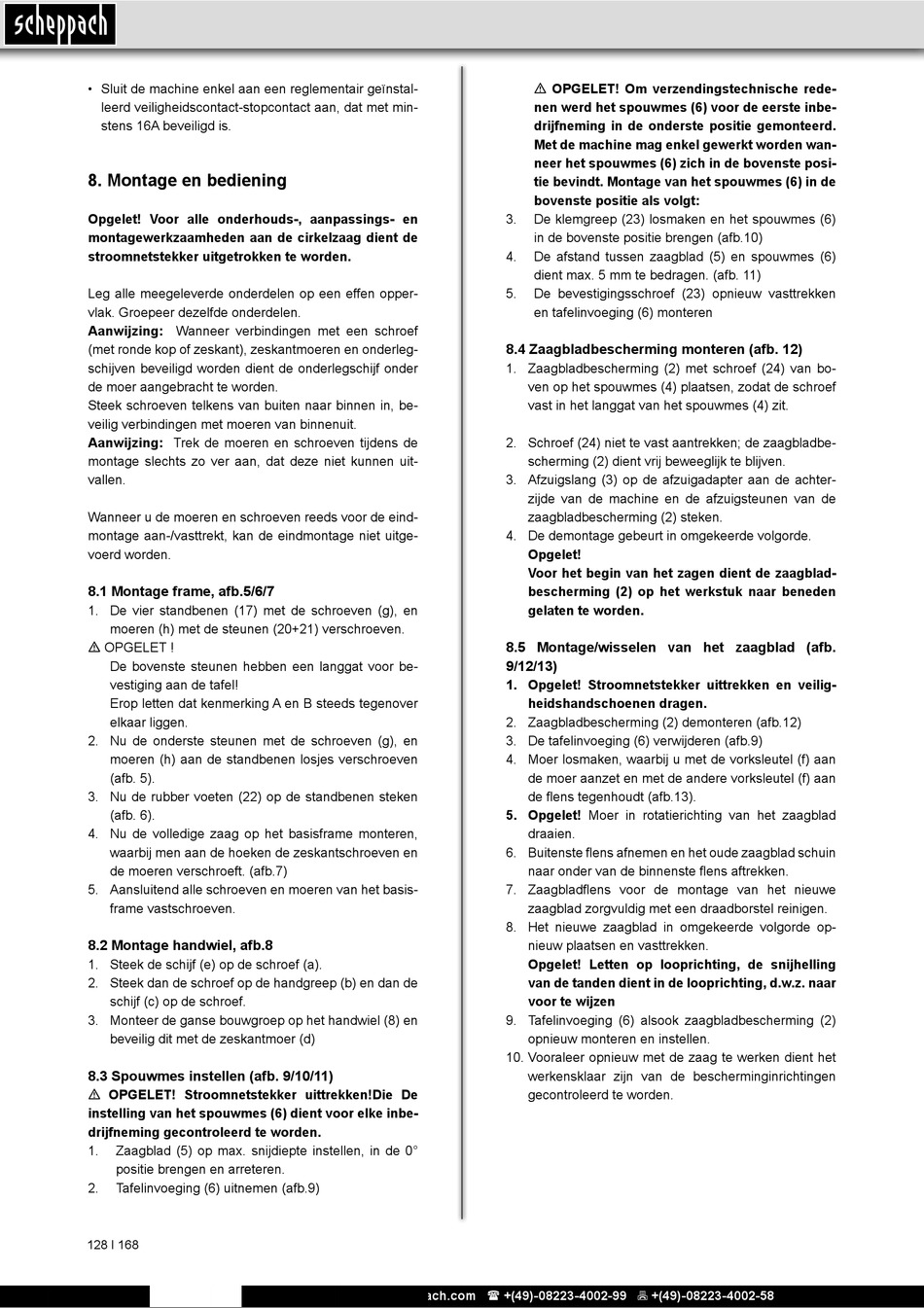

• Sluit de machine enkel aan een reglementair geïnstal-
leerd veiligheidscontact-stopcontact aan, dat met min-
stens 16A beveiligd is.

8. Montage en bediening

Opgelet! Voor alle onderhouds-, aanpassings- en
montagewerkzaamheden aan de cirkelzaag dient de
stroomnetstekker uitgetrokken te worden.
Leg alle meegeleverde onderdelen op een effen opper-
vlak. Groepeer dezelfde onderdelen.
Aanwijzing: Wanneer verbindingen met een schroef
(met ronde kop of zeskant), zeskantmoeren en onderleg-
schijven beveiligd worden dient de onderlegschijf onder
de moer aangebracht te worden.
Steek schroeven telkens van buiten naar binnen in, be-
veilig verbindingen met moeren van binnenuit.
Aanwijzing: Trek de moeren en schroeven tijdens de
montage slechts zo ver aan, dat deze niet kunnen uit-
vallen.
Wanneer u de moeren en schroeven reeds voor de eind-
montage aan-/vasttrekt, kan de eindmontage niet uitge-
voerd worden.
8.1 Montage frame, afb.5/6/7
1. De vier standbenen (17) met de schroeven (g), en
moeren (h) met de steunen (20+21) verschroeven.
m OPGELET !
De bovenste steunen hebben een langgat voor be-
vestiging aan de tafel!
Erop letten dat kenmerking A en B steeds tegenover
elkaar liggen.
2. Nu de onderste steunen met de schroeven (g), en
moeren (h) aan de standbenen losjes verschroeven
(afb. 5).
3. Nu de rubber voeten (22) op de standbenen steken
(afb. 6).
4. Nu de volledige zaag op het basisframe monteren,
waarbij men aan de hoeken de zeskantschroeven en
de moeren verschroeft. (afb.7)
5. Aansluitend alle schroeven en moeren van het basis-
frame vastschroeven.
8.2 Montage handwiel, afb.8
1. Steek de schijf (e) op de schroef (a).
2. Steek dan de schroef op de handgreep (b) en dan de
schijf (c) op de schroef.
3. Monteer de ganse bouwgroep op het handwiel (8) en
beveilig dit met de zeskantmoer (d)
8.3 Spouwmes instellen (afb. 9/10/11)
m OPGELET! Stroomnetstekker uittrekken!Die De
instelling van het spouwmes (6) dient voor elke inbe-
drijfneming gecontroleerd te worden.
1. Zaagblad (5) op max. snijdiepte instellen, in de 0°
positie brengen en arreteren.
2. Tafelinvoeging (6) uitnemen (afb.9)
128 І 168
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
m OPGELET! Om verzendingstechnische rede-
nen werd het spouwmes (6) voor de eerste inbe-
drijfneming in de onderste positie gemonteerd.
Met de machine mag enkel gewerkt worden wan-
neer het spouwmes (6) zich in de bovenste posi-
tie bevindt. Montage van het spouwmes (6) in de
bovenste positie als volgt:
3. De klemgreep (23) losmaken en het spouwmes (6)
in de bovenste positie brengen (afb.10)
4. De afstand tussen zaagblad (5) en spouwmes (6)
dient max. 5 mm te bedragen. (afb. 11)
5. De bevestigingsschroef (23) opnieuw vasttrekken
en tafelinvoeging (6) monteren
8.4 Zaagbladbescherming monteren (afb. 12)
1. Zaagbladbescherming (2) met schroef (24) van bo-
ven op het spouwmes (4) plaatsen, zodat de schroef
vast in het langgat van het spouwmes (4) zit.
2. Schroef (24) niet te vast aantrekken; de zaagbladbe-
scherming (2) dient vrij beweeglijk te blijven.
3. Afzuigslang (3) op de afzuigadapter aan de achter-
zijde van de machine en de afzuigsteunen van de
zaagbladbescherming (2) steken.
4. De demontage gebeurt in omgekeerde volgorde.
Opgelet!
Voor het begin van het zagen dient de zaagblad-
bescherming (2) op het werkstuk naar beneden
gelaten te worden.
8.5 Montage/wisselen van het zaagblad (afb.
9/12/13)
1. Opgelet! Stroomnetstekker uittrekken en veilig-
heidshandschoenen dragen.
2. Zaagbladbescherming (2) demonteren (afb.12)
3. De tafelinvoeging (6) verwijderen (afb.9)
4. Moer losmaken, waarbij u met de vorksleutel (f) aan
de moer aanzet en met de andere vorksleutel (f) aan
de flens tegenhoudt (afb.13).
5. Opgelet! Moer in rotatierichting van het zaagblad
draaien.
6. Buitenste flens afnemen en het oude zaagblad schuin
naar onder van de binnenste flens aftrekken.
7. Zaagbladflens voor de montage van het nieuwe
zaagblad zorgvuldig met een draadborstel reinigen.
8. Het nieuwe zaagblad in omgekeerde volgorde op-
nieuw plaatsen en vasttrekken.
Opgelet! Letten op looprichting, de snijhelling
van de tanden dient in de looprichting, d.w.z. naar
voor te wijzen
9. Tafelinvoeging (6) alsook zaagbladbescherming (2)
opnieuw monteren en instellen.
10. Vooraleer opnieuw met de zaag te werken dient het
werkensklaar zijn van de bescherminginrichtingen
gecontroleerd te worden.
