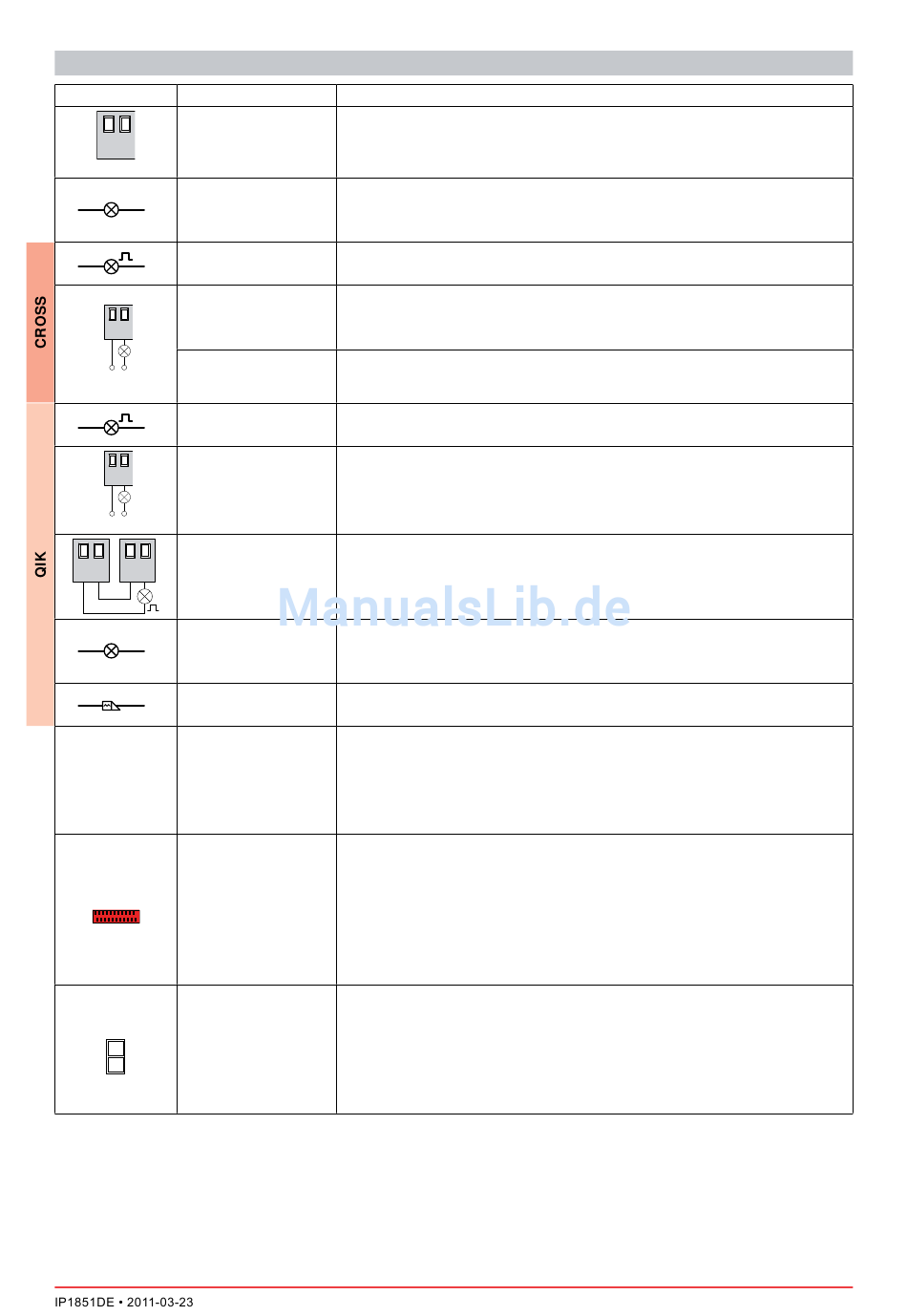

5. AUSGÄNGE UND ZUBEHÖR
Ausgang Wert - Zubehör
24 V= / 0,3 A
0 1
-
+
24 V= / 3 W
1 13
0 14
24 V= / 25 W
LUXK3E
C NO
230 V~ / 60 W
230 V~ / 100 W
L N
0 14
24 V= / 25 W
C NO
230 V~ / 100 W
120 V~ [QIK7EHJ]
L N
C NO 14 0
24 V= / 25 W
QIKLUX
0 14
24 V= / 300 mA max
QIKAFE
0 14
24 V= / 300 mA
AUX
COM
Speichermodul
BAT
2 x 12 V / 2 Ah
Stromversorgung des Zubehörs. Ausgang für Stromversorgung der
externen Zubehörgeräte einschließlich Statuslampen.
Lampe Antriebszustand (proportional).
Das Licht schaltet sich bei geschlossenem Antrieb aus; bei geöffnetem
Antrieb ein und blinkt während der Antriebsbewegung.
LAMPH Blinkleuchte. Schaltet sich während der Öffnungs- und Schließ-
bewegung ein.
Integrierte Beleuchtung. Man kann an den NO-Kontakt eine Innenbe-
LUXK7 leuchtung anschließen, die nach Bewegung für 180 s aktiviert wird.
Externe Beleuchtung. Man kann eine Außenbeleuchtung anschließen,
die nach Bewegung für 180 s aktiviert wird.
LAMPH Blinkleuchte. DIP5A=OFF schaltet sich während der Öffnungs- und
Schließbewegung ein.
Außenbeleuchtung. Bei DIP5A=OFF man kann an den NO-Kontakt
eine Beleuchtung anschließen, die nach Bewegung für 180 s aktiviert
wird.
Blinkleuchte. Bei DIP5A=ON schaltet sich während der Öffnungs- und
LAMPH Schließbewegung ein.
Lampensatz. Bei DIP5A=ON mit eingeschaltet, blinkt während der
Bewegung und ist bei geöffneter Schranke ausgeschaltet.
Elektroschloss. Bei DIP5A=ON schaltet sie sich mit geschlossener
Schranke ein.
Die Steuerung ist mit Funkempfänger, Schleifenauswerter usw.
ausgestattet.
Der Betrieb der Steckkarte wird über DIP1A ausgewählt.
ACHTUNG: Die Steckkarten dürfen nur eingesetzt oder herausge-
nommen werden, wenn die Stromversorgung abgetrennt ist.
Das Speichermodul ermöglicht das Speichern der Handsender der
Auswahl, welcher Steuerungstyp zur Anwendung kommen soll (siehe
TECHNISCHE DATEN auf Seite 4).
Falls die Steuerung ausgetauscht wird, kann das verwendete Spei-
chermodul in die neue Steuerung eingesetzt werden.
ACHTUNG: Das Speichermodul darf nur eingesetzt oder herausge-
nommen werden, wenn die Stromversorgung abgetrennt ist.
Akkubetrieb. Bei vorhandener Spannung werden die Akkus geladen,
bei Stromausfall wird die Steuerung über Akkus versorgt. Singt de
BATK3 Spannung weiter ab, schaltet sich die Steuerung aus.
ACHTUNG: Prüfen Sie regelmäßig die Leistungsfähigkeit der Akkus.
ANMERKUNG: Die Betriebstemperatur der Akkus beträgt ca.
+5°C/+40°C.
Beschreibung
8
