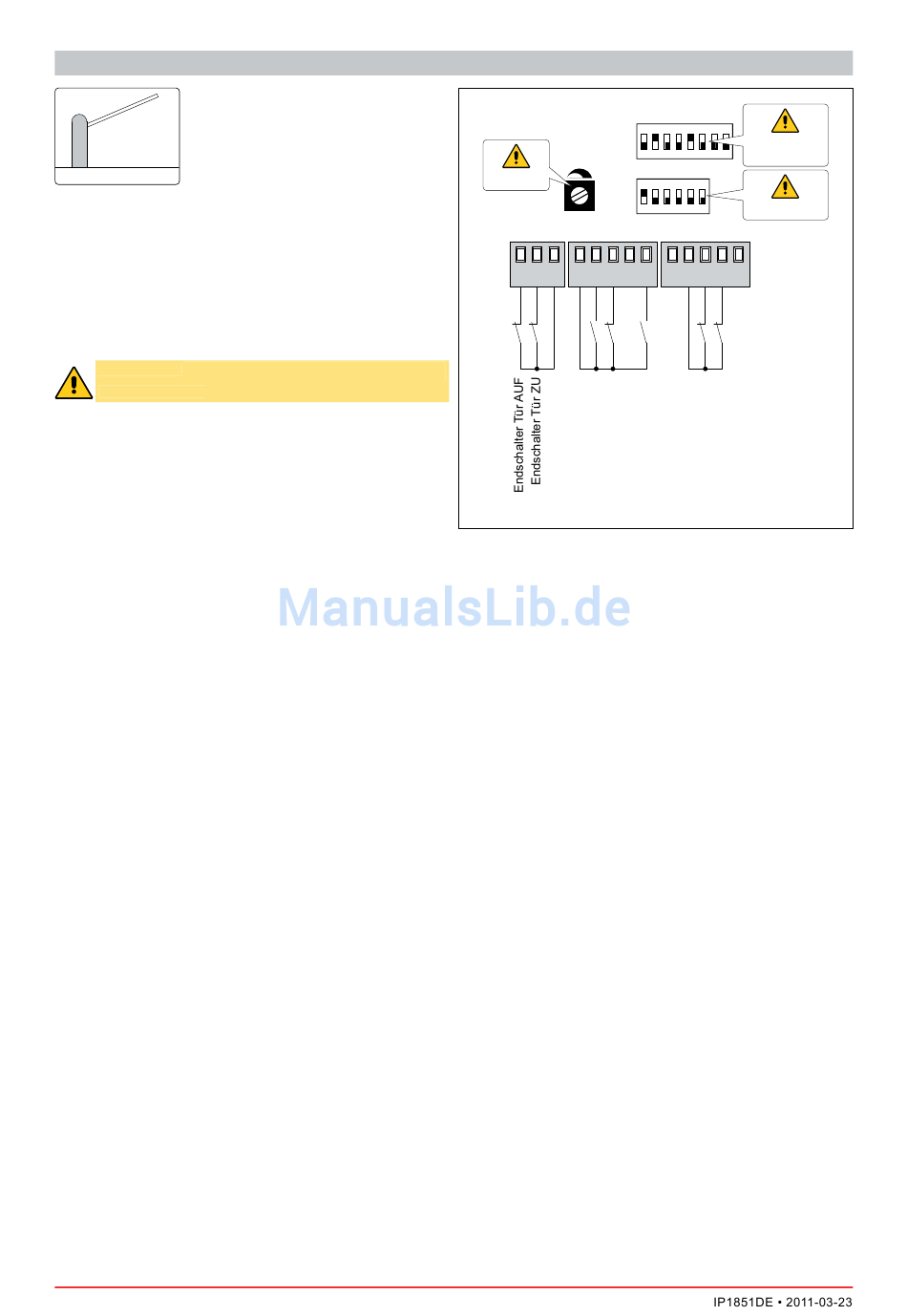

12. ANWENDUNGSBEISPIELE FÜR SCHRANKEN
(Abb. 12.1) Wenn die Steuerung bei Schranken verwen-
det wird:
- falls gewünscht, die NC-Kontakte der Endschalter
zum Öffnen und Schließen an die Klemmen 0-11-
12 anschließen.
Bei dieser Funktionsweise bleibt die Schranke stehen,
wenn die Endschalter schalten.
ACHTUNG: Die Öffnungsrichtung durch den ACHTUNG: Die Öffnungsrichtung durch den
DIP2A wählen. DIP2A wählen.
OFF
R1<MAX
OFF
R1
12 11 0 1 5 9 13 20 0 1 6 8 41
15
B
ON
DIP2B=ON
1 2 3 4 5 6 7 8
DIP5B=ON
A
ON
DIP1A=ON
1 2 3 4 5 6
Abb. 12.1
