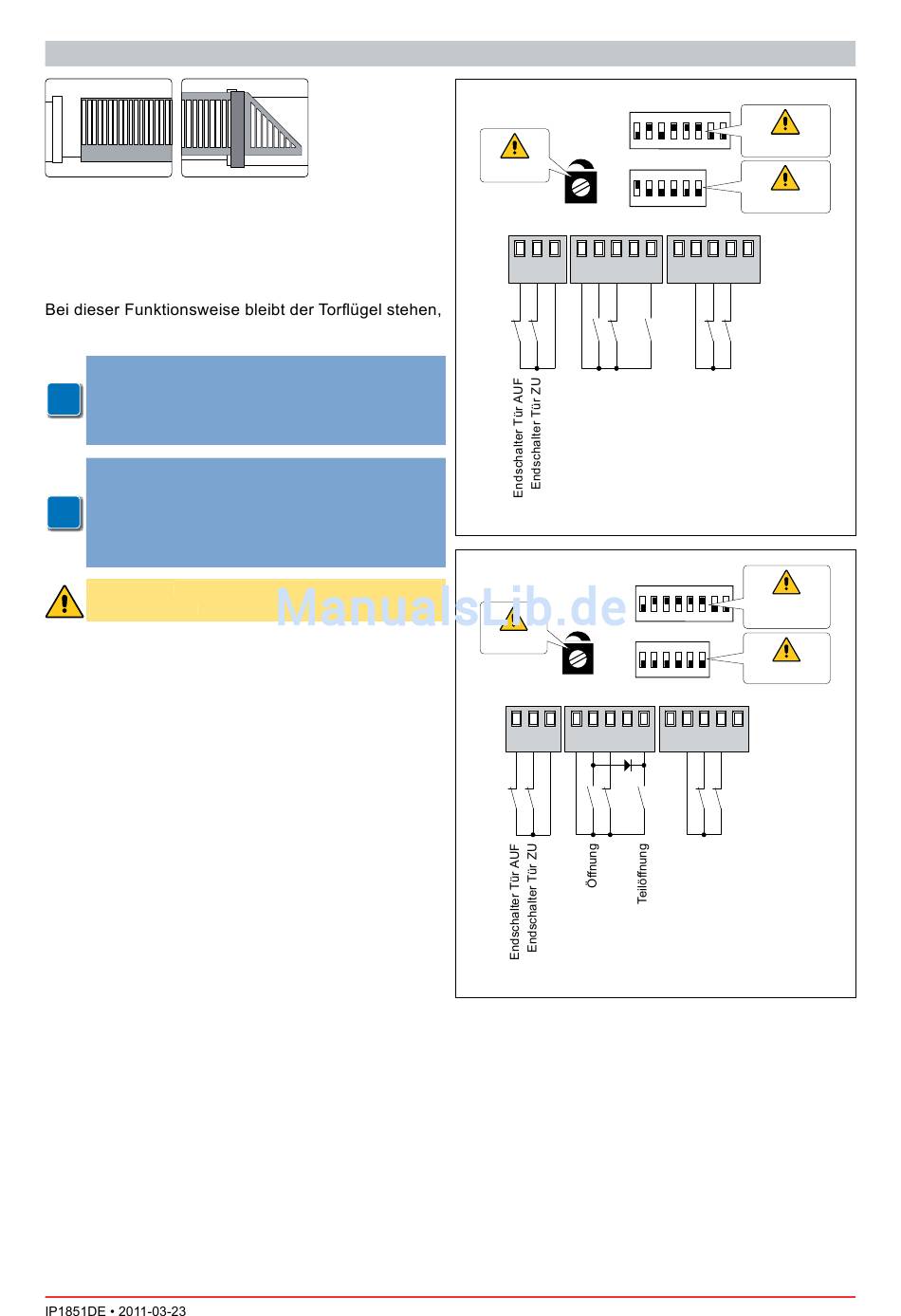

11. ANWENDUNGSBEISPIELE FÜR SCHIEBETORE
(Abb. 11.1) Wenn die Steuerung bei Schiebetoren
verwendet wird:
- falls gewünscht, die NC-Kontakte der Endschalter
zum Öffnen und Schließen an die Klemmen 0-11-
12 anschließen.
wenn die Endschalter schalten.
ANMERKUNG: Bei Verwendung der Sicherheits-
i leiste mit Selbstüberwachung müssen wie auf
Seite 7 dargestellt angegebenen Anschlüsse
hergestellt werden.
ANMERKUNG: Die Fernbedienung mit Schritt-
betrieb und die Klemme 3 mit Öffnungsfunktion
i
können gleichzeitig benutzt werden, indem die
Anschlüsse wie auf Abb. 11.2 ausgeführt werden
und DIP1A=OFF eingestellt wird.
ACHTUNG: Die Öffnungsrichtung durch den ACHTUNG: Die Öffnungsrichtung durch den
DIP2A wählen. DIP2A wählen.
ON
OFF
R1<MAX
ON
OFF
R1
12 11 0 1 5 9 13 20 0 1 6 8 41
R1<MAX
R1
12 11 0 1 5 9 13 20 0 1 6 8 41
14
B
1 2 3 4 5 6 7 8
DIP2B=ON
A
1 2 3 4 5 6 DIP1A=ON
B
ON
DIP2B=ON
OFF
1 2 3 4 5 6 7 8
DIP3B=ON
A
ON
OFF
DIP1A=OFF
1 2 3 4 5 6
