Beschreibung
JR1 Integrierter Funkempfänger.

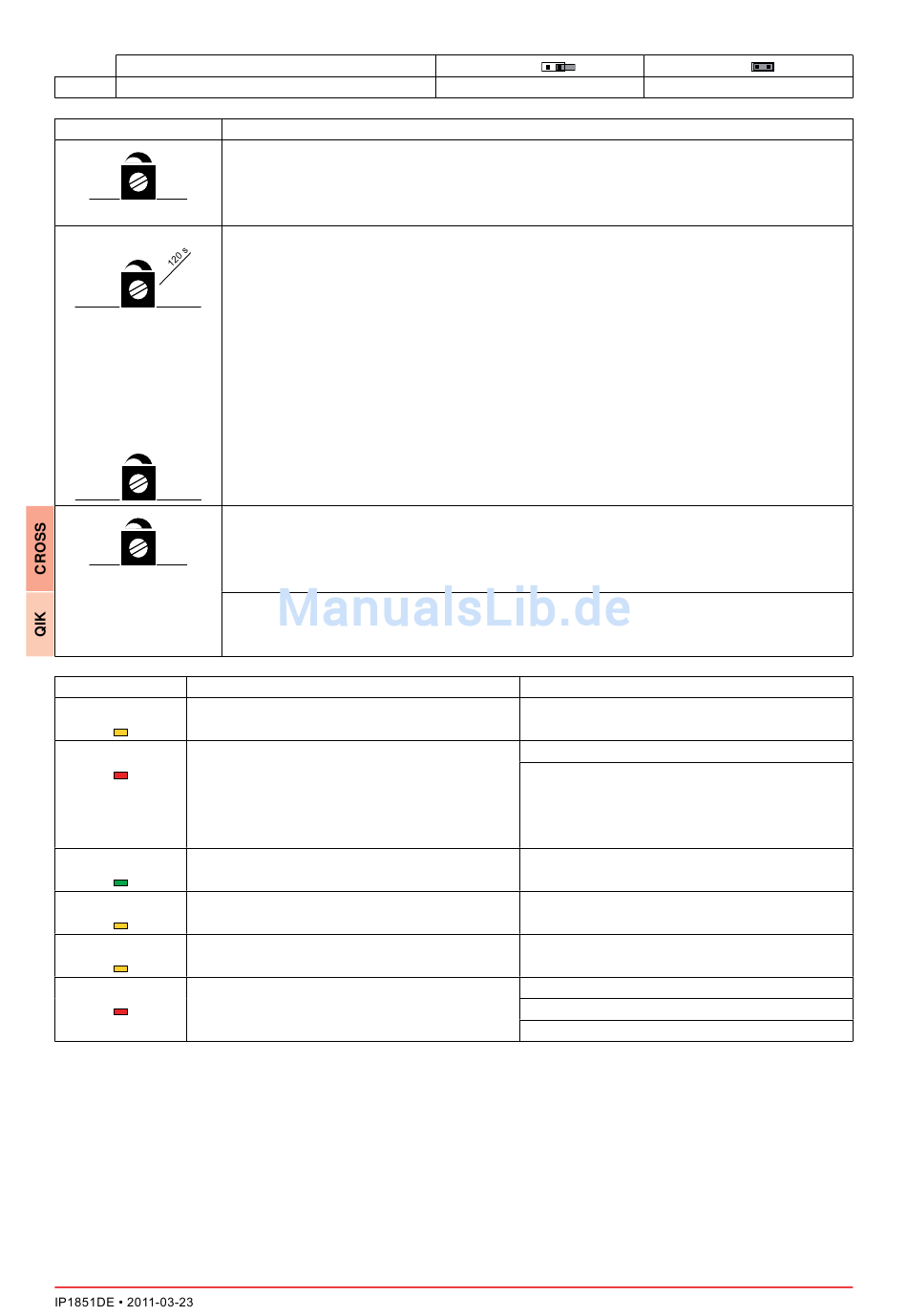

Trimmer
VA-VC Einstellung der Öffnungsgeschwindigkeit. Regelt die Öffnungsgeschwindigkeit.
Einstellung der Schließgeschwindigkeit. Regelt die Schließgeschwindigkeit.
ACHTUNG: Bei QIK Schranken bei einer Baumlänge über 4,5 m die Trimmer VA und
min max
VC nicht über 50% einstellen, damit ein ordnungsgemäßer Betrieb gewährleistet ist.
TC Zeiteinstellung der automatischen Schließung. Von 0 bis 120 s.
Bei DIP3A=OFF Reduzierung der Zeit der automatischen Schließung um 50% nach
Feigabe der Sicherheitseinrichtungen.
ACHTUNG: Bei QIK Schranken erfolgt die automatische Schließung unverzüglich.
0 s Disabled
Bei DIP3A=ON beginnt der Ablauf der Zeit bei geöffneter Schranke und dauert die
gesamte Zeit, die mit TC (100%) eingestellt ist.
ANMERKUNG: nach der Aktivierung des Stoppbefehles schaltet sich nach dem er-
neuten Schließen des Kontaktes 1-9 die automatische Schließung erst nach einem
Befehl für Öffnung wieder ein.
Bei DIP3B=OFF bewirkt die Schließung des Kontaktes 1-20 die automatische
Schließung.
0 s 120 s
R1 Krafteinstellung.
Die Steuerung ist mit einer Hindernisserkennung ausgestattet, die bei einem Hindernis
während des Öffnungsvorgangs die Bewegung stoppt und während des Schließvor-
min max
gangs die Bewegung umkehrt.
Einstellung der Bremskraft und des Bremsraums.
Reguliert die Antriebskraft.
Bei DIP7B=OFF wird der Bremsraum des Baums beim Schließen eingestellt.
LED
IN Empfang eines Befehls oder Änderung des
Status eines Dip-Schalters.
SA Mindestens einer der Sicherheitskontakte
ist offen oder die Auswahl des DIP6A passt
nicht zum Anschluss der Klemmen 6-8.
POWER ALARM Stromversorgung vorhanden.
11 Der Kontakt des Endschalters 0-11 ist offen.
12 Der Kontakt des Endschalters 0-12 ist offen.
SIG Phase der Senderaktivierung/Senderspei-
cherung.
OFF
Deaktiviert.
Beschreibung
An
10
Aktiviert.
Blinkt
/
Sicherheitstest fehlgeschlagen (Klemme 41).
Zählung der durchgeführten Bewegungen
(nur bei Einschalten der Steuerung):
Jedes schnelle Blinken = 1000 Bewegungen
Jedes langsame Blinken = 10000 Bewegungen
Encoder-Störung oder die Auswahl des
DIP5B stimmt nicht überein.
/
/
Empfang einer Funkübertragung.
Senderlöschvorgang läuft.
Speicher beschädigt.
ON
