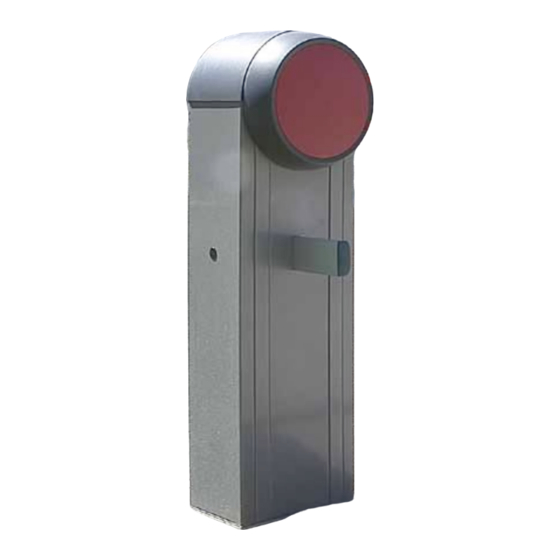

- Seite 1 Ditec QIK4E-7EH-7YEH IP1861DE Technisches Elektromechanische Schranke Handbuch (Originalanweisungen) www.ditecentrematic.com...
-
Seite 3: Inhaltsverzeichnis
Abmessungen Hauptkomponenten Mechanische Installation Bauminstallation Baumauswuchtung Wahl der Öffnungsrichtung Einstellung der Endschalter (nur QIK4E) Elektrische Anschlüsse Regelmäßiger Wartungsplan Bedienungsanleitung Zeichenerklärung Dieses Symbol verweist auf Anweisungen oder Hinweise zur Sicherheit, auf die besonders geachtet werden muss. Dieses Symbol verweist auf nützliche Informationen für den korrekten Betrieb des Produkts. -
Seite 4: Allgemeine Sicherheitshinweise
1. Allgemeine Sicherheitshinweise Das vorliegende Installationshandbuch ist ausschließlich für das Fachpersonal bestimmt. Die Montage, elektrischen Anschlüsse und Einstellungen sind unter Beachtung der Montageanweisung und Einhaltung der geltenden Normen auszuführen. Lesen Sie die Anleitungen vor der Montage des Produktes aufmerksam durch. Eine fehlerhafte Montage kann zu Verletzungen und Sachschäden führen. -
Seite 5: Eg-Konformitätserklärung
(Richtlinie 2006/42/EG, Anhang II-B) Der Hersteller Entrematic Group AB mit Sitz in Lodjursgatan 10, SE-261 44 Landskrona, Schweden erklärt, dass die motorbetriebene Schranke Typ Ditec QIK4E-QIK7EH-QIK7YEH den wesentlichen Anforderungen der nachste- henden EG-Richtlinien entspricht: - Richtlinie über die Elektromagnetische Verträglichkeit 2004/108/EG;... -
Seite 6: Technische Angaben
3. Technische angaben QIK4E QIK7EH - QIK7YEH Stromversorgung 230 V~ 50 Hz 230 V~ / 50/60 Hz Stromaufnahme 1,5 A Sicherung F1,6A F1,6A Drehmoment 90 Nm 70 Nm Dämmklasse Klasse 1 Klasse 1 Öffnungszeit 4 s/90° 2÷6 s/90° Schließzeit 4 s/90°... -
Seite 7: Installationsbeispiel
Kontakte von 3 mm anschließen (nicht mitgeliefert). Der Netzanschluss muss in einem unabhängigen und von den Anschlüssen an die Steuer- und Si- cherheitseinrichtungen getrennten Kanal erfolgen. Die Funktionsgarantie und die angegebenen Leistungen werden nur mit Zubehör und Sicherheitsvorrichtungen von DITEC erzielt. -
Seite 8: Abmessungen
5. Abmessungen PL = min 1300 - max 5800... -
Seite 9: Hauptkomponenten
6. Hauptkomponenten QIK4E QIK7EH QIK7YEH Bez. Code Beschreibung Motor 24 V mit Encoder Motor 230 V~ Einstellung mechanischer Anschlag Schlüsselentriegelung QIKM1 Graue Feder QIKM2 Grüne Feder QIKM3 Rote Feder Ø38 mm QIKM4 Rote Feder Ø51 mm Elektronische Steuerung Endschalter Gleiter für Endschalter... -
Seite 10: Mechanische Installation
7. Mechanische Installation Alle Maße sind in mm ausgedrückt, wenn nicht anders angegeben. Ø60 Ø12,5 Sollte am vorhandenen Bodenbelag keine robuste und stabile Befestigung möglich sein, sind eine Bodenplatte mit versenkten Fundamentankern und die Grundplatte QIKZ vorzusehen, die nivelliert und sauber sein muss. Elemente aus Eisen oder einem anderen Metall durch die Fundamentanker führen, um die Anker an der Betonbewehrung zu fixieren. -
Seite 11: Bauminstallation
8. Bauminstallation nur PL≥4800mm - Die Baumlänge auf das Maß L=PL+275 mm kürzen. - Den Baum wie in der Abbildung dargestellt installieren. -
Seite 12: Baumauswuchtung
9. Baumauswuchtung - Den Antrieb wie auf Seite 18 angegeben entriegeln und den Baum in die senkrechte Öffnungsstellung bringen. - Die Feder je nach gewählter Öffnungsrichtung an der richtigen Stelle befestigen wie auf Seite 13 angegeben. - Die Feder mit den darüber angebrachten Muttern spannen (siehe Bez [B] Seite 13) bis der Baum in der Position 5°-30° in Bezug zum Fußboden ausgewuchtet ist (in dieser Position muss der Baum stehen bleiben oder sich leicht nach oben bewegen). -
Seite 13: Wahl Der Öffnungsrichtung
- Montieren Sie die Feder mit der entsprechenden Schraube M12x40 [C] mit Gewindebremse, dazu kraftvoll drücken, wie in der Abbildung angegeben. - [QIK4E] Stellen Sie den an der elektronischen Steuerung E1A vorhandenen DIP2 wie in der Abbildung angegeben ein. [QIK7EH] Stellen Sie den an der elektronischen Steuerung EL31R vorhandenen DIP2A wie in der Abbildung angegeben ein. -
Seite 14: Einstellung Der Endschalter (Nur Qik4E)
11. Einstellung der Endschalter (nur QIK4E) - Stellen Sie die Öffnungs- und Schließposition des Baums über die entsprechenden Schrauben [A] ein. - Stellen Sie die Auslösung der Öffnungs- und Schließendschalter mit den entsprechenden Nocken [C] in der Weise ein, dass sie ca. -
Seite 15: Regelmäßiger Wartungsplan
[QIK4E] Prüfen Sie den Kapazitätswert des Motorkondensators. Schalten Sie die 230 V~Stromversorgung wieder zu und setzen Sie die Akkus wieder ein (falls vorhanden): [QIK4E] Prüfen Sie den korrekten Betrieb der Endschalter. Prüfen Sie den korrekten Betrieb der Hinderniserkennung. Den korrekten Betrieb aller Steuer- und Sicherheitsfunktionen prüfen. -
Seite 17: Bedienungsanleitung
Die Montage-, Wartungs- und Reparatureingriffe sind schriftlich zu protokollieren und zur Verfügung des Betreibers zu halten. Für eine korrekte Entsorgung der elektrischen und elektronischen Geräte, der Batterien und Akkus, muss der Benutzer das Produkt bei den entsprechenden lokalen, öffentlichen Müllsammelstellen entsorgen. Ditec QIK4E-QIK7EH-QIK7YEH Elektromechanische Schranke... -
Seite 18: Anweisungen Zur Manuellen Entriegelung
Anweisungen zur manuellen Entriegelung Im Fall von Störungen oder Spannungsausfall den Schlüssel einsetzen und ihn gegen den Uhrzeigersinn drehen, die Luke voll- kommen öffnen. Die Schranke von Hand öffnen. Um die Schranke wieder zu verriegeln, die Luke schließen, den Schlüssel im Uhrzeigersinn drehen, und den Schlüssel abziehen. ACHTUNG: nicht mit gespannten Federn ohne Stange entriegeln. - Seite 19 Alle Rechte an diesem Material sind ausschließliches Eigentum von Entrematic Group AB. Obwohl der Inhalt dieser Veröffentlichung mit äußerster Sorgfalt verfasst wurde, kann Entrematic Group AB keine Haftung für Schäden übernehmen, die durch mögliche Fehler oder Auslassungen in dieser Veröffentlichung verursacht wurden. Wir behalten uns das Recht vor, eventuelle Änderungen ohne Vorankündigung anzubringen.
