13. ANWENDUNGSBEISPIELE FÜR PARALLEL GESTEUERTE ANTRIEBE
JR1=NO
JR2=CH1
JR1
1
2
3
4
B
ON
OFF
1 2 3 4 5 6 7 8
A
ON
DIP1A=ON
OFF
1 2 3 4 5 6
A
1 5 9 13 20

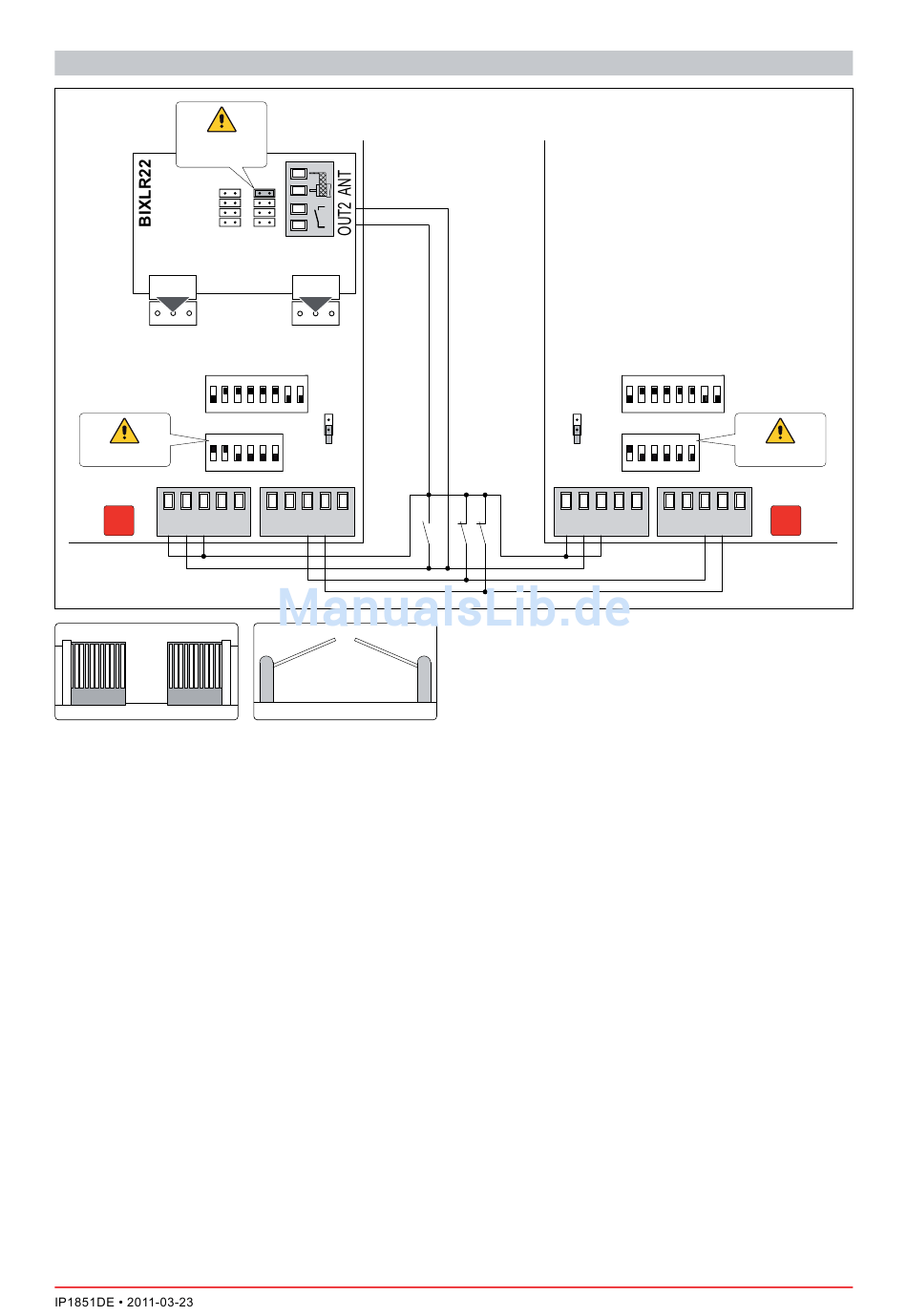

Es können zwei Antriebe [A] und [B] parallel gesteuert werden, dazu die Anschlüsse und Einstellungen wie in
Abb. 13.1 dargestellt durchführen.
Die Befehle Schrittbetrieb (1-5) und die Funksteuerungen entsprechen einem Öffnungsbefehl.
Zum Steuern beider Antriebe mit einer einzigen Funksteuerung nicht die Funkempfänger an Bord der Steue-
rungen (JR1=OFF) verwenden, sondern einen Funkempfänger BIXLR22 einsetzen.
Die Trimmer TC, VA und VC bei beiden Steuerungen in derselben Position einstellen.
ANMERKUNG: die Öffnungs- und Schließbewegungen könnten nicht synchronisiert sein.
JR2
1
2
3
4
JR1
0 1 6 8 41
ON
JR1 OFF
ON
OFF
1 5 9 13 20
16
B
1 2 3 4 5 6 7 8
A
DIP1A=ON
1 2 3 4 5 6
B
0 1 6 8 41
Abb. 13.1
