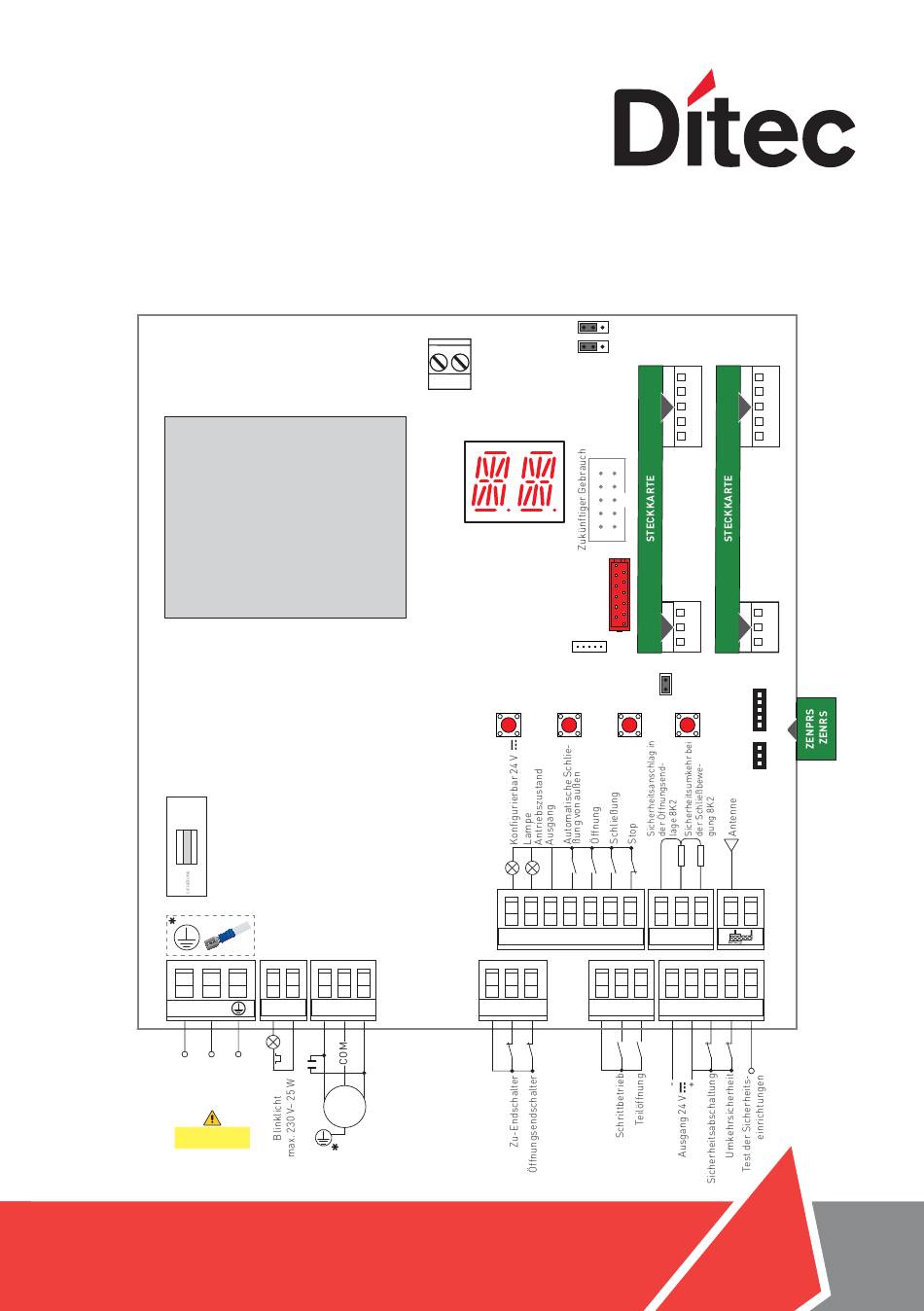

DITEC LCA85 Installationsanleitung
Elektronische steuerung mit einem drehtorantrieb zu 230 v
Inhaltsverzeichnis
Quicklinks
IP2371DE • 2022-01-31

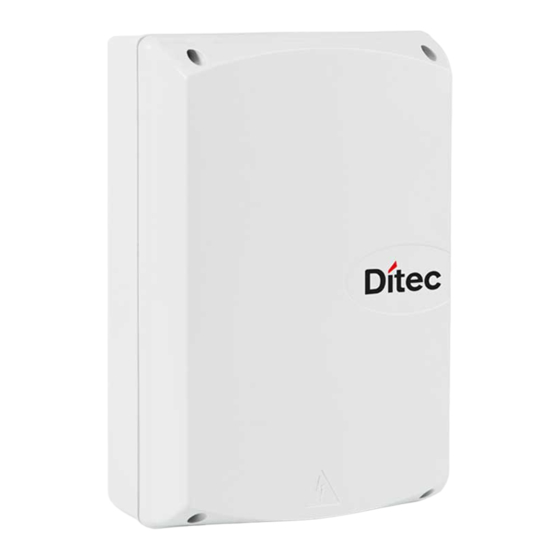

Ditec LCA85
Installationsanleitung für die elektronische Steuerung mit
einem Drehtorantrieb zu 230 V~
(Übersetzung der Originalanleitung)
F1
F5A
LP
L
N
Alimentazione
Stromversorgung
230 V~
230 V~
50/60 Hz
50/60 Hz
Polarität L-N
einhalten
www.ditecautomations.com
24 V~
Push button panel - PT3
Tastenfeld - PT3 (optional)
~
U W V
1~
AUX1
AUX1
30
1
AUX2
AUX2
30
1
SCI
SCI
COM
COM
J29
(optional)
ESC
ENTER
DOWN
ESC
ENTER
DOWN
G3
13
30 2 3 4 9
1 6R 8R
0
11A
12A
30 5 20
AUX2
AUX1
AUX2
AUX1
JR1
R
R
A
UP
A
UP
D
D
I
I
O
O
R
X
RX
0 1 6 8 41
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für DITEC LCA85
Inhaltszusammenfassung für DITEC LCA85
- Seite 1 IP2371DE • 2022-01-31 Ditec LCA85 Installationsanleitung für die elektronische Steuerung mit einem Drehtorantrieb zu 230 V~ (Übersetzung der Originalanleitung) AUX1 AUX1 AUX2 AUX2 AUX2 AUX1 AUX2 AUX1 24 V~ Push button panel - PT3 Tastenfeld - PT3 (optional) (optional) ENTER...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Sicherheitshinweise für den Benutzer .......................3 Allgemeine Sicherheitshinweise für technisches Personal ..................5 EG-Konformitätserklärung ............................7 Sicherheitsfunktionen ............................8 Technische Spezifikationen ..........................8 Anwendungsbereiche ..............................8 Installation und elektrische Anschlüsse ......................9 CROSS Installation ..............................11 3.1.1 Installationsbeispiel ................................11 3.1.2 Anschlussplan für Installationsbeispiel ..........................12 DOD14 Installation oder 230 V~ Antrieb ........................13 3.2.1 Installationsbeispiel ................................13 3.2.2... -
Seite 3: Allgemeine Sicherheitshinweise Für Den Benutzer
Allgemeine Sicherheitshinweise für den Benutzer ACHTUNG! Wichtige Sicherheitshinweise. Bitte befolgen Sie diese Anweisungen sorgfältig. Die Nichteinhaltung der in dieser Gebrauchsanleitung enthaltenen Informationen kann ernsthaf- te Verletzungen von Personen oder Schäden am Gerät bewirken. Diese Anleitungen für zukünftiges Nachschlagen aufbewahren. ACHTUNG! Stromversorgung vor allen Reinigungs- und Wartungsarbei- ten trennen. - Seite 4 werden oder in den sicheren Gebrauch des Geräts und in die jeweiligen Gefahren eingewiesen wurden • Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen oder sich im Aktionsbereich des angetriebenen Tores aufhalten oder spielen. Hal- ten Sie Funksteuerungen und/oder sonstige Betätigungsvorrichtun- gen außerhalb der Reichweite von Kindern, um eine unbeabsichtigte Aktivierung des angetriebenen Tors zu verhindern •...
-
Seite 5: Allgemeine Sicherheitshinweise Für Technisches Personal
Allgemeine Sicherheitshinweise für technisches Personal ACHTUNG! Wichtige Sicherheitshinweise. Bitte befolgen Sie diese Anweisungen sorgfältig. Die Nichteinhaltung der in dieser Gebrauchsanleitung enthaltenen Informationen kann ernsthaf- te Verletzungen von Personen oder Schäden am Gerät bewirken. Diese Anleitungen für zukünftiges Nachschlagen aufbewahren. Diese Anleitung sowie Anleitungen für sämtliches Zubehör können unter www.ditecautomations.com heruntergeladen werden. - Seite 6 oder für Verformungen während des Gebrauchs • Beachten Sie bei der Montage der Sicherheitseinrichtungen (Lichtschranken, Kontaktleisten, Not-Stopps usw.) unbedingt die geltenden gesetzlichen Vorschriften und Richtlinien, die Regeln der Technik, die Montageumgebung, die Be- triebslogik des Systems und die von dem angetriebenen Tor entwickel- ten Kräfte •...
-
Seite 7: Eg-Konformitätserklärung
Lodjursgatan 10 SE-261 44 Landskrona Sweden erklären unter unserer alleinigen Verantwortung, dass die Steuergerätetypen mit den Namen: DItec LCA85 Steuerung für 230 V~ Schiebetor- Schrankenantriebe und Sektionaltorantriebe Ditec LCA85B Steuerung für 230 V~ gewerbliche Sektionaltorantriebe den folgenden Richtlinien in ihrer jeweils gültigen Fassung entsprechen:... -
Seite 8: Sicherheitsfunktionen
1. Sicherheitsfunktionen Die elektronische Steuerung Ditec LCA85 verfügt über die folgenden Sicherheitsfunktionen: - Erkennung von Hindernissen mit Kraftbegrenzung. Die maximale Ansprechzeit der Sicherheitsfunktionen beträgt 0,5 s. Die Reaktionszeit auf einen Defekt liegt bei 0,5 s. Die Sicherheitsfunktionen entsprechen den Normen und der nachstehend angegebenen Leistungsstufe: EN ISO 13849-1:2015 Kategorie 2 PL=c Es ist nicht möglich die Sicherheitsfunktion zu umgehen, weder vorübergehend noch automatisch. -
Seite 9: Installation Und Elektrische Anschlüsse
3. Installation und elektrische Anschlüsse • Für Wandsteuerungen: - Die entsprechenden Markierungen auf der Unterseite des Gehäuses durchbohren (Abb. 3.1). - Die elektronische Steuerung dauerhaft befestigen. Es empfiehlt sich, Halbrundkopfschrauben mit Kreuzschlitz zu verwenden (max. Kopf-Ø 10 mm) (der Bohrabstand ist in Abb. 3.2). - Die Kabelverschraubungen und Wellrohre von der Unterseite des Gehäuses hindurchführen. - Seite 10 Abb. 3.1 Abb. 3.2 Abb. 3.3 Abb. 3.4 Abb. 3.5...
-
Seite 11: Cross Installation
3.1 CROSS Installation 3.1.1 Installationsbeispiel Bez. Code Beschreibung Kabel Sender Blinklicht 230 V 2 x 1 mm² FL24 Blinklicht 24 V koaxial RG-58 Antenne (in das Blinklicht integriert) (50Ω) AXK5 Schlüsselschalter 4 x 0,5 mm² AXR7 Transponder AXK4 Funkcodetaster CROSS18EP Antrieb (Motor) 230 V mit mechanischem Endschalter 3G x 1,5 mm²... -
Seite 12: Anschlussplan Für Installationsbeispiel
3.1.2 Anschlussplan für Installationsbeispiel... -
Seite 13: Dod14 Installation Oder 230 V~ Antrieb
Bez. Code Beschreibung Kabel Antrieb (Motor) 4 x 1,5 mm² DOD14 Kleinspannungs-Endschaltereinheit 3 x 0,5 mm² LCA85/LCA85B Steuerung 3G x 1,5 mm² Blinklicht 230 V 2 x 1 mm² FL24 Blinklicht 24 V koaxial RG-58 Antenne (in das Blinklicht integriert) (50Ω) -
Seite 14: Anschlussplan Für Installationsbeispiel
3.2.2 Anschlussplan für Installationsbeispiel... -
Seite 15: Installation 230 V~ Schranke
3.3 Installation 230 V~ Schranke 3.3.1 Anschlussplan für Installationsbeispiel HINWEIS: Anschlussplan bei Kauf als Ersatzteil für QIK4E. -
Seite 16: Schaltungen Und Sicherheit
4. Schaltungen und Sicherheit Um sämtliche Einzelheiten über die verfügbaren Einstellungen zu erfahren, lesen Sie bitte Ab- satz 11. ACHTUNG: Klemme 30 (gemeinsamer Pluspol der Steuerungen) hat dieselben Funktionen wie die Klemme 1 und folglich werden die am Display angezeigten Steuerungen mit 1-5, 1-3, 1-4 usw. -
Seite 17: Endschaltereingänge
Befehl Funktion Beschreibung Für Sicherheitseinrichtungen mit Eingang mit Autotest-Funktion: Bei SICHERHEIT Auswahl → → den Ausgangskontakt der Sicherheits- BEIM SCHLIES- einrichtung an die Klemmen 1-6-8 der elektronischen Steuerung (in ÖFFNER SEN UND Reihe an den Ausgangskontakt der Lichtschranke, falls vorhanden) ÖFFNEN anschließen. -
Seite 18: Einstellung Der Drahtbrücke
Membrantastenfeld (PT3). Schaltet die Öffnungsbewegung ein. HINWEIS: Zum Aktivieren der Schließbewegung den Steckverbinder des Tastenfelds an J29 anschließen (gedreht um 180°). (optional Membrantastenfeld (PT3). Bewirkt die Sperre der Bewegung. für LCA85 - Siehe Parameter → enthalten in Membrantastenfeld (PT3). Schaltet die Schließbewegung ein. -
Seite 19: Verwendung Der Menüs
7. Verwendung der Menüs HINWEIS: Der Druck auf die Tasten kann kurz (weniger als 2 s) oder lang (mehr als 2 s) sein. Wenn nicht angegeben, ist ein schneller Tastendruck gemeint. Um die Einstellung eines Para- meters zu bestätigen, ist ein längerer Tastendruck notwendig. 7.1 Einschalten und Ausschalten des Displays Das Display wird auf die folgende Weise eingeschaltet: ENTER... -
Seite 20: Menüplan
7.3 Menüplan HINWEIS: Abhängig von der Art des Antriebs und der Funktionsweise ist es möglich, dass ei- nige Menüs nicht verfügbar sind. Aktivierung der Bremsweg bei Wahl der automatischen Schließung Antriebsart Schließung Einstellung des Drucks Zustand des Auswahl des Lauf- Antriebs beim auf Hindernisse bei richtungsmodus... - Seite 21 Rücksetzen der Alarme Speicherung Einschaltdauer der Handsender Hoflicht Anzeige der eingestellten höchsten und niedrigsten Anzeige der Anzahl Einschaltdauer der Temperatur an gespeicherten unabhängig gesteuerten Handsendern Firmware- Innenbeleuchtung Aktualisierung Maximale Anzahl Umschalten von der im integrierten Teilöffnung mit Stopp Speicher speicherbaren auf feste Teilöffnung Handsender Gesamtzyklenzahl...
-
Seite 22: Inbetriebnahme Des Produkts
8. Inbetriebnahme des Produkts Für die Schnellkonfiguration des Produkts das WIZARD (WZ) Menü oder alternativ dazu das Menü der zweiten Stufe AT (automatische Konfigurationen) verwenden [Siehe Abschn. 9.2]. Für eine detaillierte und personalisierte Konfiguration die Hauptmenüs verwenden. 8.1 Geführtes Konfigurationsmenü (WZ) Zum Aufrufen des geführten Schnellkonfigurationsmenü... - Seite 23 D6 - Wahl der an die Klemmen 1-6 angeschlossenen Befehlseinrichtung. • NO: Keine • SE: Sicherheitskontaktleiste (bei Öffnen des Kontakts 1-6 wird nach dem Stopp eine Umkehrbewegung von 10 cm durchgeführt). • S41: Sicherheitskontaktleiste mit Sicherheitstest (bei Öffnen des Kontakts 1-6 wird nach dem Stopp eine Umkehrbewegung durchgeführt, deren Dauer von der Auswahl →...
-
Seite 24: Grundlegendes Inbetriebnahme-Beispiel
8.2 Grundlegendes Inbetriebnahme-Beispiel 8.2.1 Schiebetor ACHTUNG: Das System muss ausreichend robuste mechanische Anschläge aufweisen. ACHTUNG: Beim Ersatz einer defekten elektronischen Steuerung durch ein identisches Ersatz- teil kann die letzte Konfiguration des Antriebs wiederhergestellt werden, indem das Speicher- modul der ersetzten elektronischen Steuerung in den entsprechenden Steckplatz der neuen Steuerung eingesteckt und die letzte festgelegte Konfiguration mittels der Menüfolge →... -
Seite 25: Sektionaltor
4. Die Endschalter müssen so eingestellt werden, dass sie in der Nähe der mechanischen Öffnungs- und Schließendanschläge wirksam werden. Zum Einstellen der Endschalter siehe Installationsanleitung des verwendeten Antriebs. ENTER DOWN 5. Einen Schließbefehl ( ) geben oder warten, bis die automatische Schließung eingreift, falls aktiviert, und prüfen, dass der Antrieb den entsprechenden Zyklus ausführt und nach Aktivierung jedes Endschalters stoppt (Lernvorgang). -
Seite 26: Häufig Genutzte Menüfolgen
8.3 Häufig genutzte Menüfolgen 8.3.1 Aktivierung der Konfigurationen Schrittbetrieb ohne automatische Schließung (Gebrauch im Privathaushalt) DOWN ENTER DOWN ENTER → → → → → → Schrittbetrieb mit automatischer Schließung 1 min (Gebrauch im Privathaushalt) [serienmäßige Einstellungen] DOWN ENTER DOWN ENTER →... -
Seite 27: Zusammenfassendes Betriebsdiagramm
8.4 Zusammenfassendes Betriebsdiagramm ACHTUNG: Die in der Abbildung gezeigten Parameter müssen so eingestellt werden, dass sie mit den ausgeübten Kräften übereinstimmen, wie in der EN 12453 dargelegt. Voll PO/PC = OF PO/PC = 01 PO/PC = 02 ZEIT Befehl STARTPHASE Vorblinkzeit: Parameter WO (Öffnen) und WC (Schließen) Beschleunigungszeit: Einstellung Beschleunigungszeit - TA (Öffnen) und TQ (Schließen) Anlaufzeit (ohne Hinderniserkennung): Start bei Höchstleistung MP - ST (Öffnen und Schließen) -
Seite 28: Menü Konfiguration Und Einstellungen
9. Menü Konfiguration und Einstellungen HINWEIS: Abhängig von der Art des Antriebs und der Funktionsweise ist es möglich, dass ei- nige Menüs nicht verfügbar sind. 9.1 Hauptmenü Display Beschreibung WZ - Wizard „Geführte Schnellkonfiguration“ Schnellkonfigurationsmenü AT - Automatic Configurations „Automatische Konfigurationen“ Das Menü... -
Seite 29: Menü Der Zweiten Stufe - At (Automatische Konfigurationen)
9.2 Menü der zweiten Stufe - AT (Automatische Konfigurationen) Verfügbare Display Beschreibung Auswahlen AS - Antriebsbetriebsweise - 01. Allgemeiner Antrieb ohne Verlangsamung (Werkseinstellung) - 02. Schiebetor mit Verlangsamung - 03. Schranke mit Verlangsamung - 04. Sektionaltor mit Verlangsamung Wert DM - Auswahl des Laufrichtungsmodus •... -
Seite 30: Menü Der Zweiten Stufe - Bc (Grundeinstellungen)
9.3 Menü der zweiten Stufe - BC (Grundeinstellungen) Display Beschreibung Verfügbare Auswahlen AC - Aktivierung der automatischen Schließung OF - Deaktiviert ON - Aktiviert 1-2 - Abhängig von Eingang 30-2 hR - Drucktaster Totmann-Schließung (unabhängig von der Ein- stellung von Parameter R9) hr - Drucktaster Totmann-Schließung, verpflichtend bis zur vollständigen Schließung (unabhängig von der Einstellung von Parameter R9) -
Seite 31: Weitere Konfigurierbare Parameter Der Stufe Bc, Die Bei Aktiviertem
9.3.1 Weitere konfigurierbare Parameter der Stufe BC, die bei aktiviertem → verfügbar sind Display Beschreibung Verfügbare Auswahlen C5 - Funktionsweise des dem Kontakt 30-5 zugeordneten Befehls (Aktivie- rung aus dem Standby-Modus) 1-3 - Öffnen 1-5 - Schrittbetrieb LG - Steuerung des Hoflichts NO - Eingang 5 deaktiviert 35 - Funktion des dem Kontakt 30-3 zugeordneten Befehls 1-3 - Öffnen... - Seite 32 TP - Einstellung Zeit für automatische Schließung nach Teilöffnung [s] Die Einstellung erfolgt in unterschiedlichen Sensibilitätsintervallen. von 0” bis 59” in Intervallen von 1 Sekunde; von 1' bis 2' in Intervallen von 10 Sekunden. 30” PO - Verlangsamung/Bremsen beim Öffnen Aktiviert eine Verlangsamungsphase am Ende des Öffnungshubs OF - Deaktiviert 01 - Geschwindigkeit 50 %...
- Seite 33 R2 - Einstellung des Drucks auf Hindernisse bei Annäherung an die End- position bei normaler Bewegung mit konstanter Geschwindigkeit in der Schließphase. [%] Der Schaltkreis verfügt über eine Sicherheitsvorrichtung, die im Fall eines Hindernisses: - Beim Öffnen wird das Tor angehalten, und wenn es sich außerhalb des Grenzbereichs zur Hinderniserkennung befindet, dessen Länge mit der Auswahl →...
-
Seite 34: Weitere Konfigurierbare Parameter Der Stufe Ba, Die Bei Aktiviertem
9.4.1 Weitere konfigurierbare Parameter der Stufe BA, die bei aktiviertem → verfügbar sind HINWEIS: Die Einstellungen nur stufenweise ausführen, allerdings erst nachdem mindestens drei komplette Manöver durchgeführt wurden. So kann die Steuerung sich korrekt kalibrieren und eventuelle Reibungen während der Manöver feststellen. Verfügbare Display Beschreibung... -
Seite 36: Menü Der Zweiten Stufe - Ro (Radio Operation)
9.5 Menü der zweiten Stufe – RO (Radio Operation) Display Beschreibung SR - Speicherung Funkbefehl Es besteht die Möglichkeit des direkten Zugangs zum Menü Speichern eines Handsenders auch bei ausgeschaltetem Display, aber nur mit der Option Displayanzeigemodus auf 00 oder 03 eingestellt: - Wenn ein Handsender übertragen wird, der nicht im Speicher enthalten ist. -
Seite 37: Weitere Konfigurierbare Parameter Der Stufe Ro, Die Bei Aktiviertem
9.5.1 Weitere konfigurierbare Parameter der Stufe RO, die bei aktiviertem → verfügbar sind Verfügbare Display Beschreibung Auswahlen C1, C2, C3, C4 - Auswahl der Funktion CH1, CH2, CH3, CH4 des gespeicherten Handsenders NO - Keine Einstellung ausgewählt 1-3 - Öffnungsbefehl 1-4 - Schließbefehl 1-5 - Befehl Schrittbetrieb P3 - Befehl Teilöffnung... -
Seite 38: Menü Der Zweiten Stufe Sf (Special Functions)
9.6 Menü der zweiten Stufe SF (Special Functions) Display Beschreibung CU - Anzeige der Firmwareversion der elektronischen Steuerung ENTER Release 1.1 [esempio] Release 1.1 [Beispiel] → → → SV - Speicherung der Anwenderkonfiguration im Speichermodul der elektronischen Verfügbare Steuerung Auswahlen ENTER ENTER DOWN... -
Seite 39: Weitere Konfigurierbare Parameter Der Stufe Sf, Die Bei Aktiviertem
9.6.1 Weitere konfigurierbare Parameter der Stufe SF, die bei aktiviertem → verfügbar sind Display Beschreibung SP - Passworteinstellung ENTER ENTER DOWN → → → → → [Beispiel] [esempio] 2” HINWEIS: Die Wahl ist nur möglich, wenn das Passwort nicht eingestellt ist. Die Festlegung eines Passworts verhindert Unbefugten den Zugriff auf die Auswahlen und Einstel- lungen. -
Seite 40: Menü Der Zweiten Stufe Cc (Cycles Counter)
9.7 Menü der zweiten Stufe CC (Cycles Counter) Display Beschreibung CV - Anzeige Gesamtbewegungszähler ENTER 182 manovre [esempio] 182 Zyklen [Beispiel] → → → → CP - Anzeige Teilbewegungszähler ENTER 716 Zyklen [Beispiel] 716 manovre [esempio] → → → → CH - Anzeige des Stundenzählers der Stromversorgung ENTER 215 Betriebsstunden [Beispiel]... -
Seite 41: Menü Der Zweiten Stufe Ap (Advanced Parameters)
9.9 Menü der zweiten Stufe AP (Advanced Parameters) Display Beschreibung Verfügbare Auswahlen FA - Öffnungsendschalter-Modus SX: Stopp-Endschalter MT: mit der Antriebsphase in Reihe geschalteter Stopp-Endschalter FC - Schließungsendschalter-Modus SX: Stopp-Endschalter MT: mit der Antriebsphase in Reihe geschalteter Stopp-Endschalter D6 - Wahl der an die Klemmen 1-6 angeschlossenen Befehlseinrichtung NO - Keiner SE - Sicherheitskontaktleiste (bei Öffnen des Kontakts 1-6 wird nach dem Stopp eine Umkehrbewegung von 10 cm durchgeführt). -
Seite 42: Weitere Konfigurierbare Parameter Der Stufe Ap, Die Bei Aktiviertem
9.9.1 Weitere konfigurierbare Parameter der Stufe AP, die bei aktiviertem → verfügbar sind HINWEIS: Die Einstellungen nur stufenweise ausführen, allerdings erst nachdem mindestens drei komplette Manöver durchgeführt wurden. So kann die Steuerung sich korrekt kalibrieren und eventuelle Reibungen während der Manöver feststellen. Verfügbare Display Beschreibung... - Seite 43 SM - Auswahl des Betriebsmodus der an die Klemmen 1-6 angeschlosse- nen Befehlseinrichtung 00 - Während eines Öffnungs- oder Schließmanövers stoppt die Öffnung Sicherheitskontakts die Bewegung. Wird der Kontakt wieder ge- schlossen, wird das unterbrochene Manöver nicht wieder aufgenommen. Der Antrieb wartet auf einen externen Befehl oder führt, falls aktiviert, eine automatische Schließung aus.
- Seite 44 HS - automatische Einstellung der Rampen ON - Aktiviert OF - Deaktiviert Bei Aktivierung ON wird bei niedriger Umgebungstemperatur die Anlaufzeit bis zum Höchstwert erhöht und die Beschleunigungszeit zum Mindestwert verringert. HINWEIS: Nicht aktiv, wenn → Die Auslösetemperatur kann über die Auswahl →...
-
Seite 45: Diagnose
10. Diagnose 10.1 In die Steckkarte integriertes Data-Logging Die elektronische Steuerung Ditec LCA85 ist mit einem internen System ausgestattet, das es dem Montage- techniker ermöglicht zu kontrollieren, ob und wie oft jeder Alarm aufgetreten ist und die Chronologie der 20 zuletzt aufgetretenen Alarme zu sehen. -
Seite 46: Anzeige Der Sicherheitseinrichtungen Und Befehle
11.2 Anzeige der Sicherheitseinrichtungen und Befehle HINWEIS: Der Anzeigemodus Sicherheiten und Befehle ist nur sichtbar, wenn der Displayan- zeigemodus auf 01 oder auf 03 eingestellt ist. Display Beschreibung Display Beschreibung 1-2 - Befehl Aktivierung automatische Schlie- CX - Befehlsempfang über Karte AUX1 ßung. -
Seite 47: Anzeige Von Alarm Und Störungen
11.3 Anzeige von Alarm und Störungen ACHTUNG: die Anzeige von Alarm und Störungen erfolgt bei jeder durchgeführten Anzeigen- wahl. Die Signalisierung von Alarmmeldung hat Vorrang vor allen anderen Anzeigen. Alarmart Display Beschreibung Betrieb M0 - Antrieb nicht eingestellt Prüfen Sie die Konfiguration des Parameters stellen Sie ihn auf den Wert des installierten Antriebs. - Seite 48 Alarmart Display Beschreibung Betrieb Prüfen, ob am Anschluss 0-30 ein Kurzschluss vorliegt. I5 - Keine Spannung 0-30 (Span- Wenn das Problem weiter besteht, die elektronische nungsregler defekt oder Kurz- Steuerung austauschen. schluss am Zubehör). Die elektronische Steuerung austauschen. I6 - Spannung an 0-30 zu hoch (Span- nungsregler defekt).
-
Seite 49: Fehlersuche
Alarmart Display Beschreibung Betrieb Funktionstüchtigkeit der Sicherheitseinrichtung prüfen. A0 - Test des Sicherheitssensors am Kontakt 6 fehlgeschlagen. Ist das zusätzliche Sicherheitsmodul nicht eingesteckt, sicherstellen, dass der Sicherheitstest deaktiviert ist. Überprüfen der Verkabelung und der korrekten Funk- A1 - Test des Sicherheitssensors an tionsweise des Sicherheitssensors. -
Seite 50: Wartungsarbeiten
Problem Mögliche Ursache Alarmmeldung Betrieb Falsche Anschlüsse zwischen den Die Anzeige von überprüfen Lichtschranken und der elektroni- Die NG-Sicherheitskontakte in Reihe schalten Die externen schen Steuerung. und eventuelle Brücken an der Klemmenleis- Sicherheitsein- te der elektronischen Steuerung entfernen. richtungen greifen nicht ein.
