Nietwerkzeug vorbereiten und anschließen
C
2
A
B
20
12
2a
3
C
12

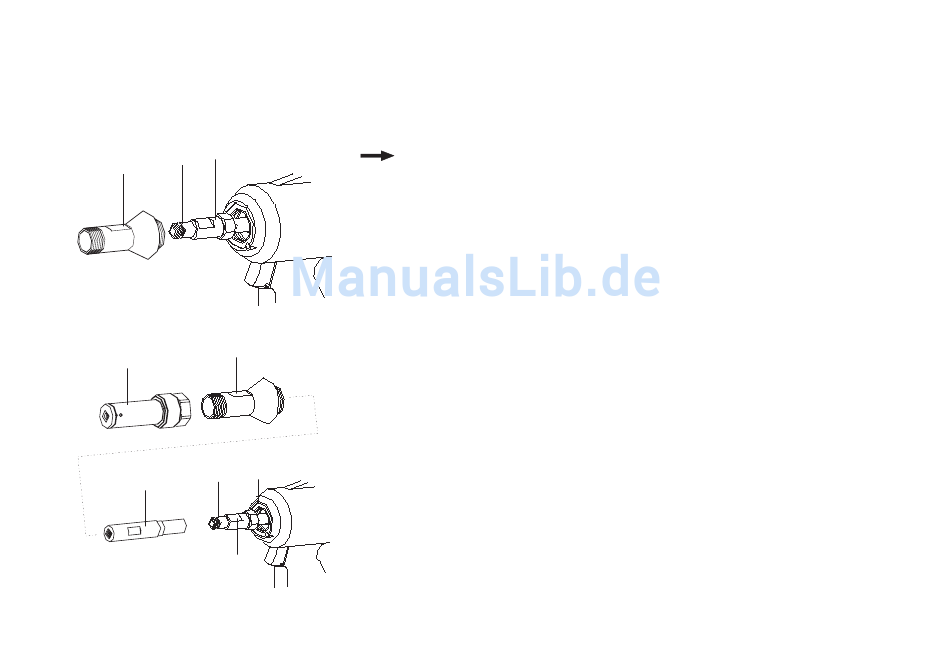

Zugkopf montieren (Tainer 99-3465)
Bevor Sie den Zugkopf montieren, vergewissern Sie sich, dass Sie den
richtigen Zugkopf ausgewählt haben (siehe Tabelle auf Seite 16).
Hinweis Für die Montage des Zugkopfes benötigen Sie eine spezielle
Vordere Hülse (2a), die Sie gesondert bestellen müssen
(siehe Seite 33 „Stückliste")
• Druckluftanschluss lösen.
• Vordere Hülse (2) abschrauben.
• O-Ring (C) mit Schlitz-Schraubenzieher in die Nut am Zwischen-
stück (12) einsetzen (O-Ring (C) liegt dem Zugkopf bei).
• O-Ring (C) und Gewinde am Zwischenstück (12) leicht mit säurefreiem
Fett (Vaseline) einfetten.
• Spannhülse (B) auf das Zwischenstück (12) schrauben und mit einem
Drehmoment von 12 Nm festziehen.
• Vordere Hülse (2a) über die Spannhülse (B) stülpen, in das Hydraulik-
gehäuse (3) einschrauben und mit einem Drehmoment von 20 Nm fest-
ziehen.
• Zugkopfhülse (A) über die Spannhülse (B) stülpen.
• Zugkopfhülse auf die Vordere Hülse (2a) schrauben und mit einem
Drehmoment von 8 Nm anziehen.
