12
C
2
E
F
G
H
2
A
U
1
3
C
B
12

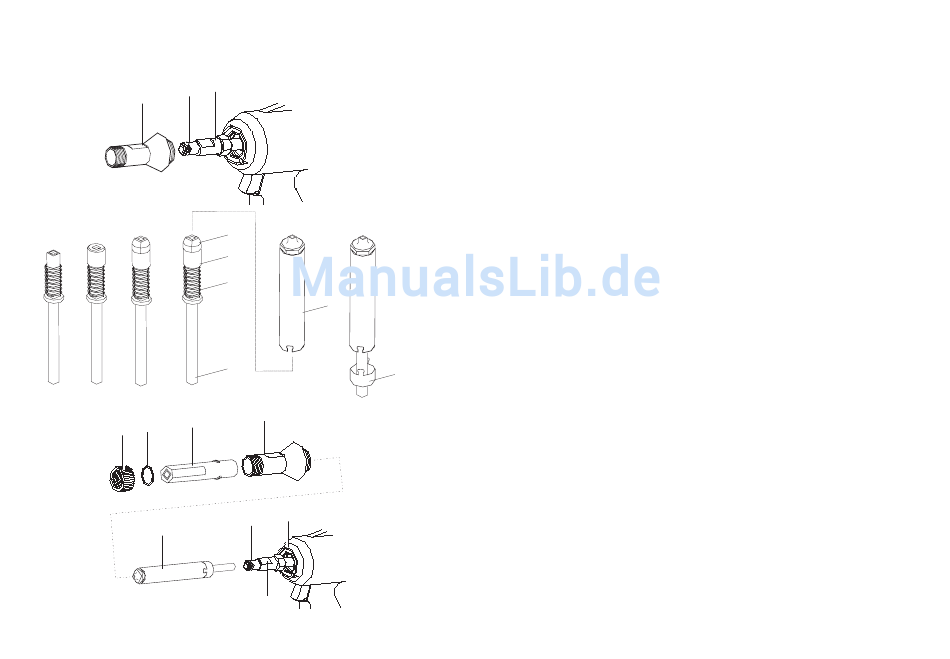

Zugkopf montieren (99-994)
Bevor Sie den Zugkopf montieren, vergewissern Sie sich, dass Sie den
richtigen Zugkopf ausgewählt haben (siehe Tabelle auf Seite 16).
• Druckluftanschluss lösen.
• Vordere Hülse (2) abschrauben.
• O-Ring (C) mit Schlitz-Schraubenzieher in die Nut am Zwischen-
stück (12) einsetzen (O-Ring (C) liegt dem Zugkopf bei).
• O-Ring (C) und Gewinde am Zwischenstück (12) leicht mit säurefreiem
Fett (Vaseline) einfetten.
• Führungshülse (H) senkrecht halten, Druckfeder (G) und Spannbacken-
lager (F) aufstecken.
• Spannbacken (E) auf das Spannbackenlager (F) setzen.
B
• Spannhülse (B) vorsichtig bis zum Anschlag über die Führungshülse (H)
stülpen.
• Sicherungshülse (D) und Spannhülse (B) ineinander schieben.
• Spannhülse (B) bis zum Anschlag in das Zwischenstück (12) stecken.
D
• Spannhülse (B) auf das Zwischenstück (12) aufschrauben und mit einem
Drehmoment von 12 Nm anziehen.
• Vordere Hülse (2) ohne die Rändelmutter (1) über die Spannhülse (B)
stülpen, in das Hydraulikgehäuse (3) einschrauben und mit einem
Drehmoment von 20 Nm anziehen.
• Zugkopfhülse (A) über die Spannhülse (B) stülpen und bis zum Anschlag
unter die Vordere Hülse (2) schieben.
• Unterlegscheibe (U) in die Rändelmutter (1) einsetzen.
• Rändelmutter (1) über die Zugkopfhülse (A) stülpen, auf die Vordere
Hülse (2) aufschrauben und handfest anziehen.
Nietwerkzeug vorbereiten und anschließen
