Hinweis Die Zylinderschraube (7) und der O-Ring (8) sind fest im Griff
eingeschraubt. Die Zylinderschraube (7) dürfen Sie nicht lösen,
da sonst Hydrauliköl ausläuft.
7
Zylinder-
schraube
8
O-Ring
9
Sicherheits-
ventil
7
10
Stopfen
8
11
Schwenk-
verschraubung
13
Drücker
9

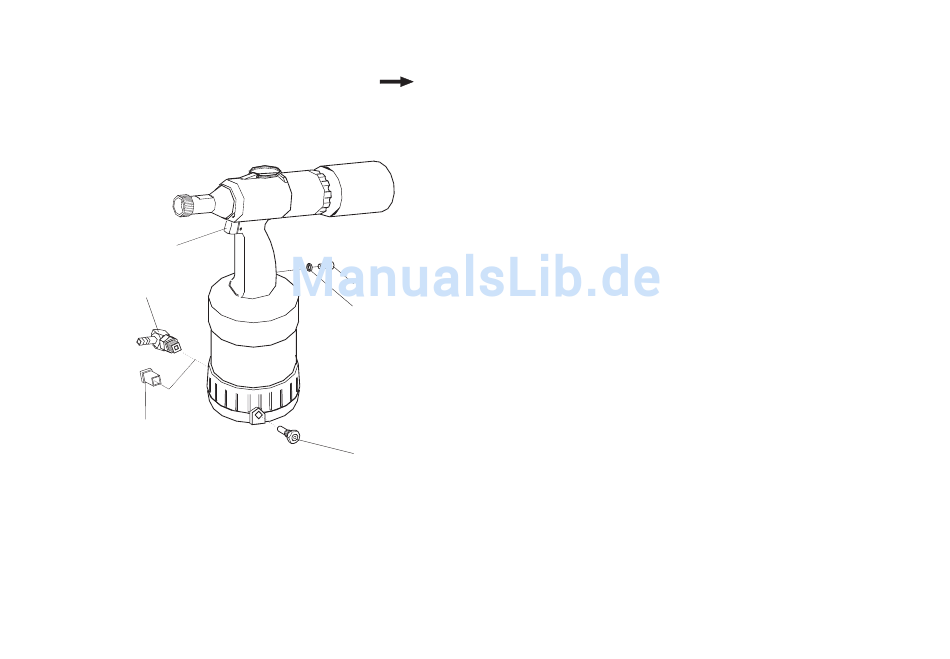

Beschreibung des Nietwerkzeuges
Verschluss für Hydraulikölsystem
Öffnung dient zum Öleinfüllen
Dichtung für Hydraulikölsystem
Bei zu hohem Druck (ab ca. 8 bar)
öffnet es und lässt Luft ab
dient zum Schutz des Gewindes
und gegen Verschmutzung
dient zum Anschluss der
Druckluftleitung (6 bar Betriebsdruck)
Betätigung löst den Nietvorgang aus
