Nietwerkzeug vorbereiten und anschließen
Zugkopf montieren (99-1456; 99-1458; 99-3003; 99-3006)
Bevor Sie den Zugkopf montieren, vergewissern Sie sich, dass Sie den
richtigen Zugkopf ausgewählt haben (siehe Tabelle auf Seite 16).
Die Montage ist bei den aufgeführten Zugköpfen identisch.
In den Abbildungen ist der Zugkopf 99-3006 dargestellt.

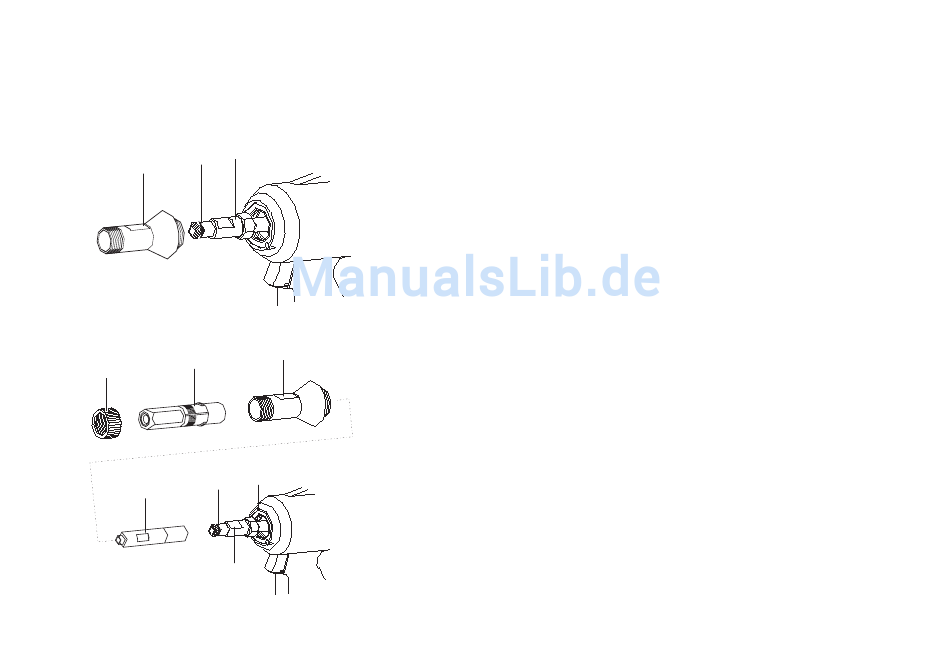

• Druckluftanschluss lösen.
• Vordere Hülse (2) abschrauben.
• O-Ring (C) mit Schlitz-Schraubenzieher in die Nut am Zwischen-
stück (12) einsetzen (O-Ring (C) liegt dem Zugkopf bei).
• O-Ring (C) und Gewinde am Zwischenstück (12) leicht mit säurefreiem
Fett (Vaseline) einfetten.
• Spannhülse (B) auf das Zwischenstück (12) schrauben und mit einem
Drehmoment von 12 Nm festziehen.
• Vordere Hülse (2) ohne die Rändelmutter (1) über die Spannhülse (B)
stülpen, in das Hydraulikgehäuse (3) einschrauben und mit einem
Drehmoment von 20 Nm festziehen.
• Zugkopfhülse (A) über die Spannhülse (B) stülpen und bis zum Anschlag
in die Vordere Hülse (2) schieben.
• Rändelmutter (1) über die Zugkopfhülse (A) stülpen, auf die Vordere
Hülse (2) schrauben und handfest anziehen.
