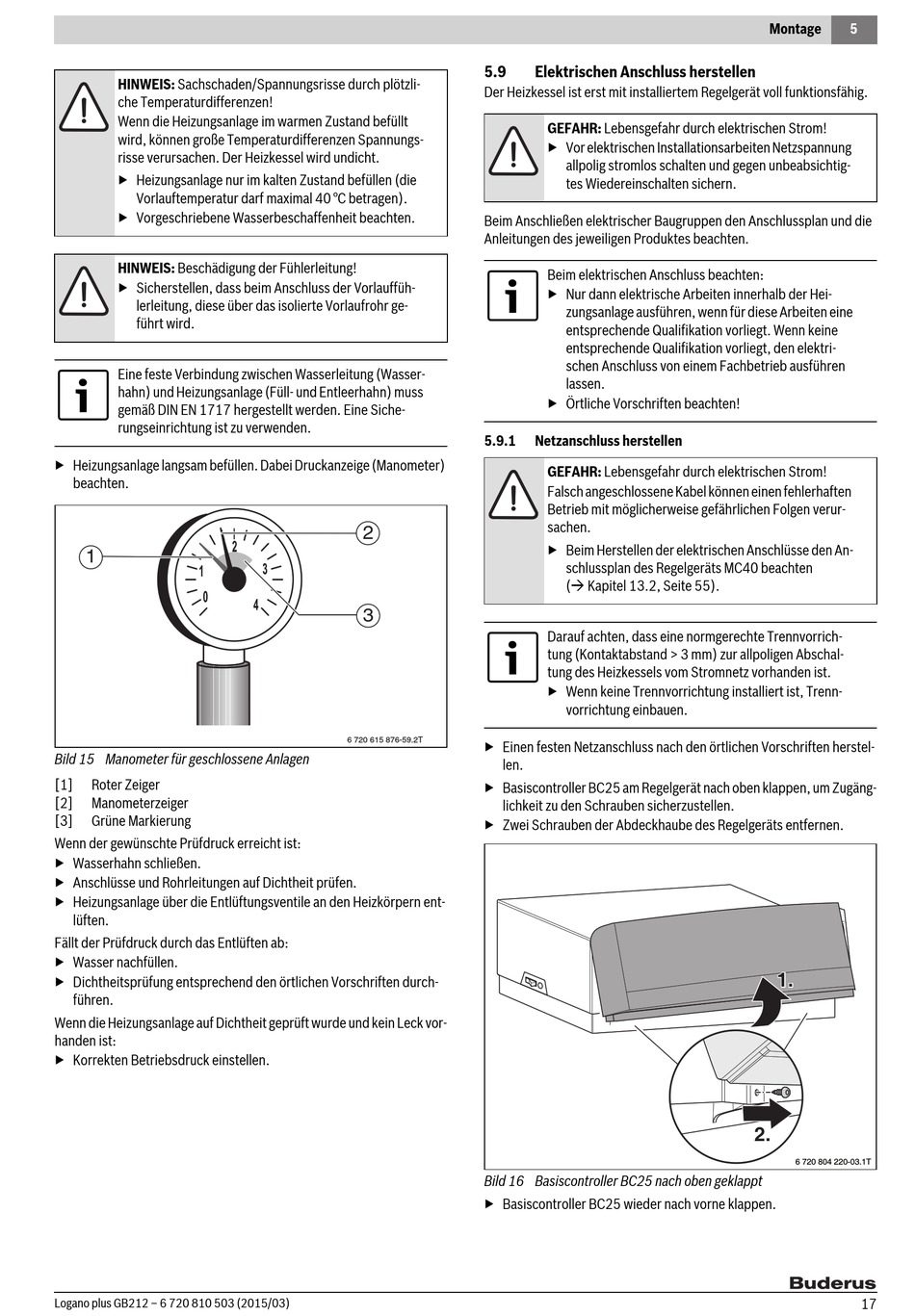

HINWEIS: Sachschaden/Spannungsrisse durch plötzli-
che Temperaturdifferenzen!
Wenn die Heizungsanlage im warmen Zustand befüllt
wird, können große Temperaturdifferenzen Spannungs-
risse verursachen. Der Heizkessel wird undicht.
▶ Heizungsanlage nur im kalten Zustand befüllen (die
Vorlauftemperatur darf maximal 40 °C betragen).
▶ Vorgeschriebene Wasserbeschaffenheit beachten.
HINWEIS: Beschädigung der Fühlerleitung!
▶ Sicherstellen, dass beim Anschluss der Vorlauffüh-
lerleitung, diese über das isolierte Vorlaufrohr ge-
führt wird.
Eine feste Verbindung zwischen Wasserleitung (Wasser-
hahn) und Heizungsanlage (Füll- und Entleerhahn) muss
gemäß DIN EN 1717 hergestellt werden. Eine Siche-
rungseinrichtung ist zu verwenden.
▶ Heizungsanlage langsam befüllen. Dabei Druckanzeige (Manometer)
beachten.
1
Bild 15 Manometer für geschlossene Anlagen
[1]
Roter Zeiger
[2]
Manometerzeiger
[3]
Grüne Markierung
Wenn der gewünschte Prüfdruck erreicht ist:
▶ Wasserhahn schließen.
▶ Anschlüsse und Rohrleitungen auf Dichtheit prüfen.
▶ Heizungsanlage über die Entlüftungsventile an den Heizkörpern ent-
lüften.
Fällt der Prüfdruck durch das Entlüften ab:
▶ Wasser nachfüllen.
▶ Dichtheitsprüfung entsprechend den örtlichen Vorschriften durch-
führen.
Wenn die Heizungsanlage auf Dichtheit geprüft wurde und kein Leck vor-
handen ist:
▶ Korrekten Betriebsdruck einstellen.
Logano plus GB212 – 6 720 810 503 (2015/03)
5.9
Der Heizkessel ist erst mit installiertem Regelgerät voll funktionsfähig.
Beim Anschließen elektrischer Baugruppen den Anschlussplan und die
Anleitungen des jeweiligen Produktes beachten.
5.9.1
2
3
6 720 615 876-59.2T
▶ Einen festen Netzanschluss nach den örtlichen Vorschriften herstel-
len.
▶ Basiscontroller BC25 am Regelgerät nach oben klappen, um Zugäng-
lichkeit zu den Schrauben sicherzustellen.
▶ Zwei Schrauben der Abdeckhaube des Regelgeräts entfernen.
Bild 16 Basiscontroller BC25 nach oben geklappt
▶ Basiscontroller BC25 wieder nach vorne klappen.
Elektrischen Anschluss herstellen
GEFAHR: Lebensgefahr durch elektrischen Strom!
▶ Vor elektrischen Installationsarbeiten Netzspannung
allpolig stromlos schalten und gegen unbeabsichtig-
tes Wiedereinschalten sichern.
Beim elektrischen Anschluss beachten:
▶ Nur dann elektrische Arbeiten innerhalb der Hei-
zungsanlage ausführen, wenn für diese Arbeiten eine
entsprechende Qualifikation vorliegt. Wenn keine
entsprechende Qualifikation vorliegt, den elektri-
schen Anschluss von einem Fachbetrieb ausführen
lassen.
▶ Örtliche Vorschriften beachten!
Netzanschluss herstellen
GEFAHR: Lebensgefahr durch elektrischen Strom!
Falsch angeschlossene Kabel können einen fehlerhaften
Betrieb mit möglicherweise gefährlichen Folgen verur-
sachen.
▶ Beim Herstellen der elektrischen Anschlüsse den An-
schlussplan des Regelgeräts MC40 beachten
( Kapitel 13.2, Seite 55).
Darauf achten, dass eine normgerechte Trennvorrich-
tung (Kontaktabstand > 3 mm) zur allpoligen Abschal-
tung des Heizkessels vom Stromnetz vorhanden ist.
▶ Wenn keine Trennvorrichtung installiert ist, Trenn-
vorrichtung einbauen.
Montage
5
1.
1. 1.
2.
2. 2.
6 720 804 220-03.1T
17
