Auerswald Analog/ISDN Converter Installations- Und Bedienungshandbuch Seite 16

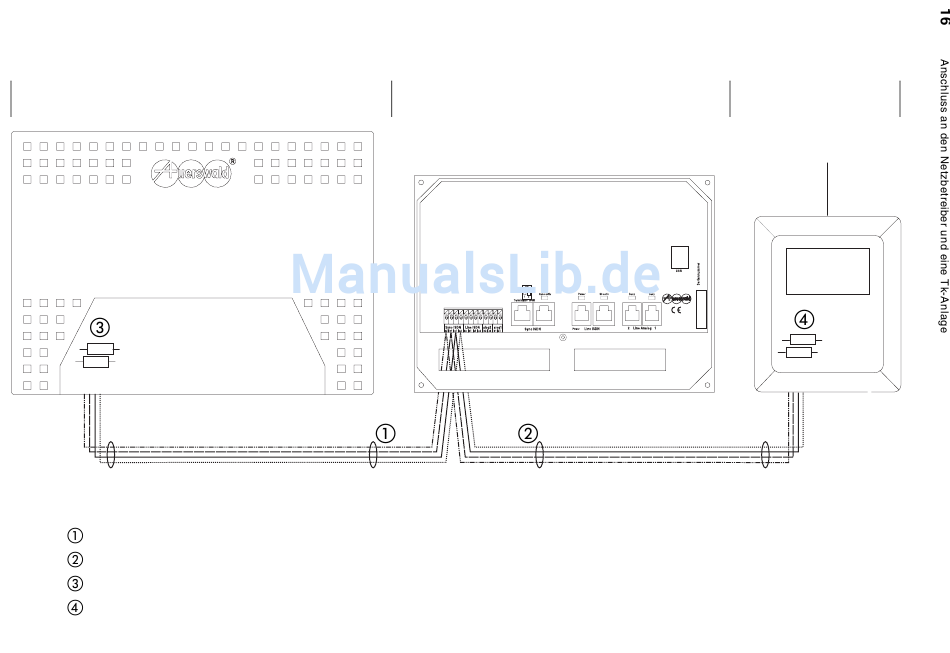

Abb. 9: ISDN-Synchronisation (feste Verdrahtung)
ISDN-Tk-Anlage
NTBA
Analog/ISDN Converter
(z. B. von Auerswald)
(vom Netzbetreiber)
Anschluss U
K0
Verbindung der Klemmen „Sync ISDN (b2, b1, a1 und a2)" mit dem externen S -Port der Tk-Anlage
0
Verbindung der Klemmen „Sync ISDN (b2, b1, a1 und a2)" mit dem NTBA des Netzbetreibers
Abschlusswiderstände am externen S -Port der Tk-Anlage eingeschaltet
0
Abschlusswiderstände am NTBA eingeschaltet
