Auerswald Analog/ISDN Converter Installations- Und Bedienungshandbuch Seite 13

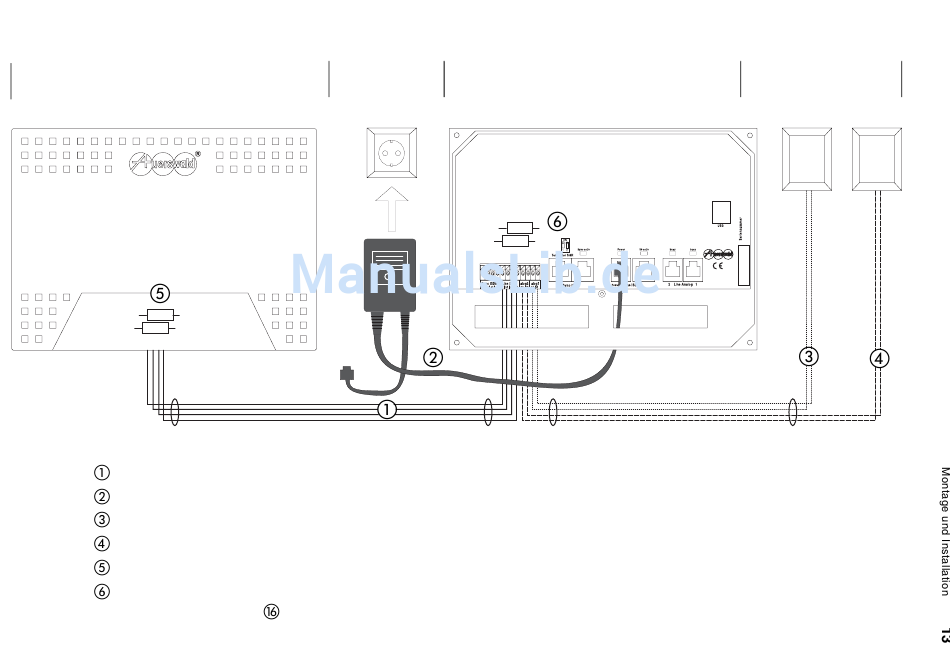

Abb. 5: ISDN-Tk-Anlage mit einem S
ISDN-Tk-Anlage
(z. B. von Auerswald)
Verbindung der Klemmen „Line ISDN (b2, b1, a1 und a2)" mit dem externen S
Verbindung der Buchse „Power" mit der 230-V-Netzspannung
Verbindung der Klemmen „alog 1 (a1 und b1)" mit der Dose des Netzbetreibers
Verbindung der Klemmen „alog 2 (a2 und b2)" mit der Dose des Netzbetreibers
Abschlusswiderstände am externen S
Abschlusswiderstände am Analog/ISDN Converter eingeschaltet
(siehe auch Punkt
230-V-Netz-
Steckdose
-Port der Tk-Anlage eingeschaltet
0
in Abb. 2 auf Seite 8)
-Port (feste Verdrahtung)
0
Analog/ISDN Converter
analoger Anschluss
(vom Netzbetreiber)
-Port der Tk-Anlage
0
