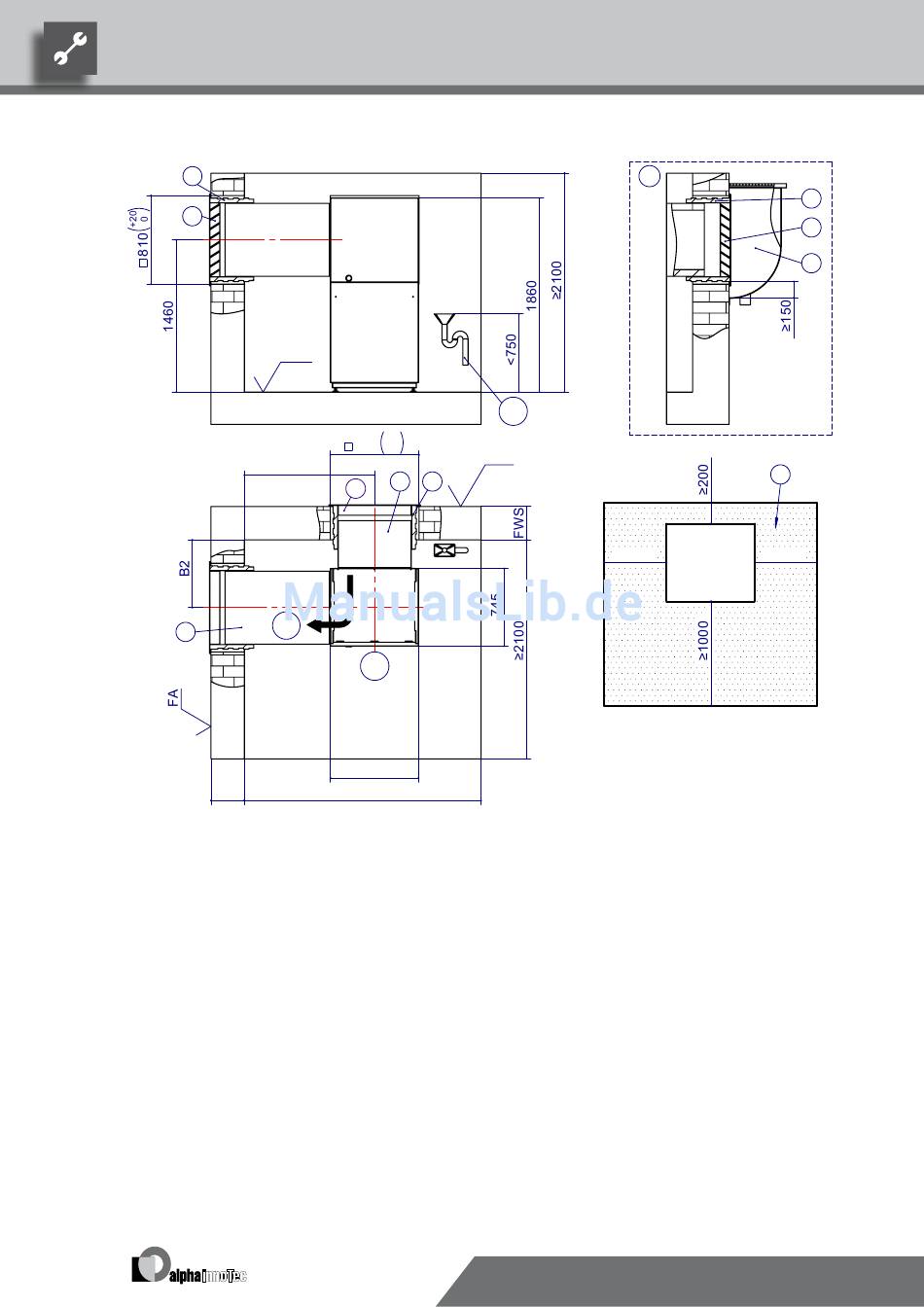

Aufstellungsplan Version 2 - alphainnoTec LWC 60 Betriebsanleitung

1
LWC 60 – LWC 120
V2
1
F
5
E
D
3
C
FWS
Legende: DE819306-2
Pos. Bezeichnung
B1 Bei Fertigwandstärke 240 bis 320
Bei Fertigwandstärke 320 bis 400
B2 Bei Fertigwandstärke 240 bis 320
B
Bei Fertigwandstärke 320 bis 400
V2 Legende: Version 2 819306
Technische Änderungen vorbehalten.
Oberkante Fertigfussboden
OKF
Alle Maße in mm.
FA Fertigaussenfassade
LR Luftrichtung
V2 Version 2
BS Bedienseite
OKF Oberkante Fertigfußboden
FA Fertigaussenfassade
FWS Fertigwandstärke
LR Luftrichtung
Kondensatablauf
KA
BS Bedienseite
G Schnitt Einbau im Lichtschacht
FWS Fertigwandstärke
KA Kondensatablauf
A
G Schnitt Einbau im Lichtschacht
Kippmass der Wärmepumpe ≈2000
Kippmaß der Wärmepumpe
1
38
2
OKF
+20
810
0
B1
2 1
5
LR
BS
845
≥2270
Mass
1330
1250
730
650
≈
2000mm
2
3

aufstellungsplan Version 2

G
KA
FA
≥600
Alle Masse in mm.
Pos. Bezeichnung
1 Zubehör: Wanddurchführung 800x800x420
Zubehör: Luftkanal 700x700x450
2
3 Zubehör: Luftkanal 700x700x1000
5 Einbau über Erdgleiche
Zubehör: Wetterschutzgitter 845x850
6 Einbau im Lichtschacht
Zubehör: Regenschutzgitter 845x850
7 bauseits: Lichtschacht mit Wasserablauf
min. freier Querschnitt 0,6m²
9 Mindestabstand für Servicezwecke
Wenn Abstände bis auf das Mindestmass reduziert
werden, müssen die Luftkanäle eingekürzt
werden. Dies hat eine erhebliche Erhöhung des
Schalldruckpegels zur Folge!
3
Technische Änderungen vorbehalten.
DE830504/210627 – Originalbetriebsanleitung
4
1
6
7
9
≥600
