hinWeiS.
Schwingungsentkopplungen sind im Liefe-
rumfang enthalten.

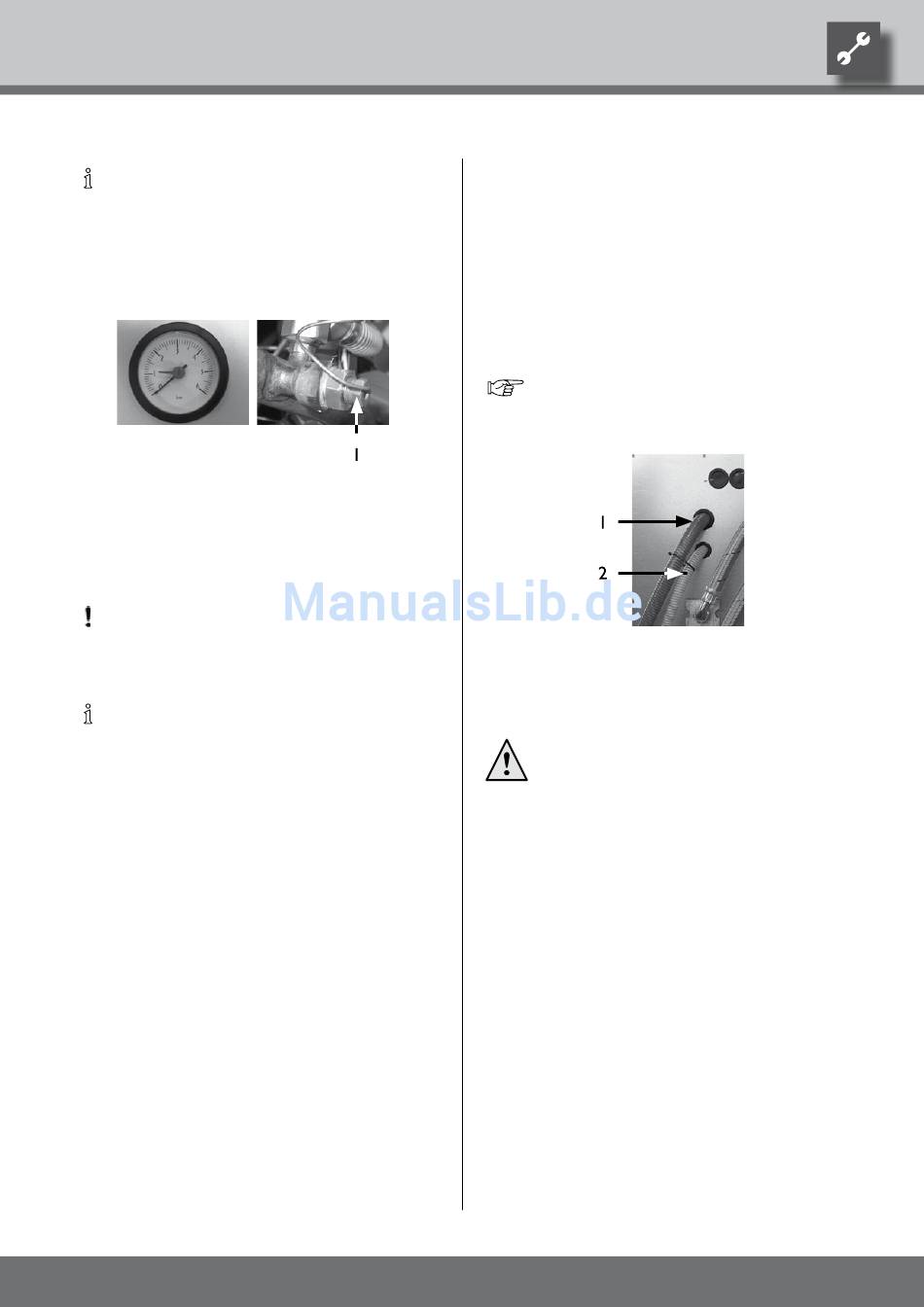

mAnometeR
1 Anschlussnippel
Bei Bedarf kann das Manometer vom Heizkreis getrennt
werden ohne den Heizkreis zu entleeren. Hierzu den
Anschlussnippel aus dem automatischen Absperrven-
til drehen.
VorSichT.
Das Kapillarrohr des Manometers darf
nicht geknickt werden!
hinWeiS.
Beim herausdrehen und eindrehen kann
es kurzzeitig zu Wasserspritzern kom-
men! Beim festziehen des anschlussnip-
pels mit Drehmomentschlüssel arbeiten –
Drehmoment: 10 nm.
Technische Änderungen vorbehalten.
DE830504/210627 – Originalbetriebsanleitung
AblAuF SicheRheitSventil heiZwASSeR und kon-
denSAtAblAuF
Der Ablauf des Sicherheitsventils Heizwasser und das
aus der luft ausfallende Kondenswasser müssen über die
im Gerät vormontierten Schläuche unter Berücksichti-
gung der jeweils geltenden Normen und Vorschriften ab-
geführt werden. Eine Einleitung des Kondensats und des
Ablaufs des Sicherheitsventils in die Kanalisation ist nur
über einen Trichtersiphon zulässig, der jederzeit zugäng-
lich sein muss.
© Alpha-InnoTec GmbH
Positionierung des Anschlusses für Kondensa-
tablauf siehe Massbilder zum jeweiligen Geräte-
typ.
1 Ablaufschlauch von
Sicherheitsventil Heizwasser
2 Schlauch für Kondensatablauf
VorSichT!
führen Sie den im Gerät vormontierten
Schlauch für Kondensatablauf im Ge-
räteinnern als Syphon.
19
