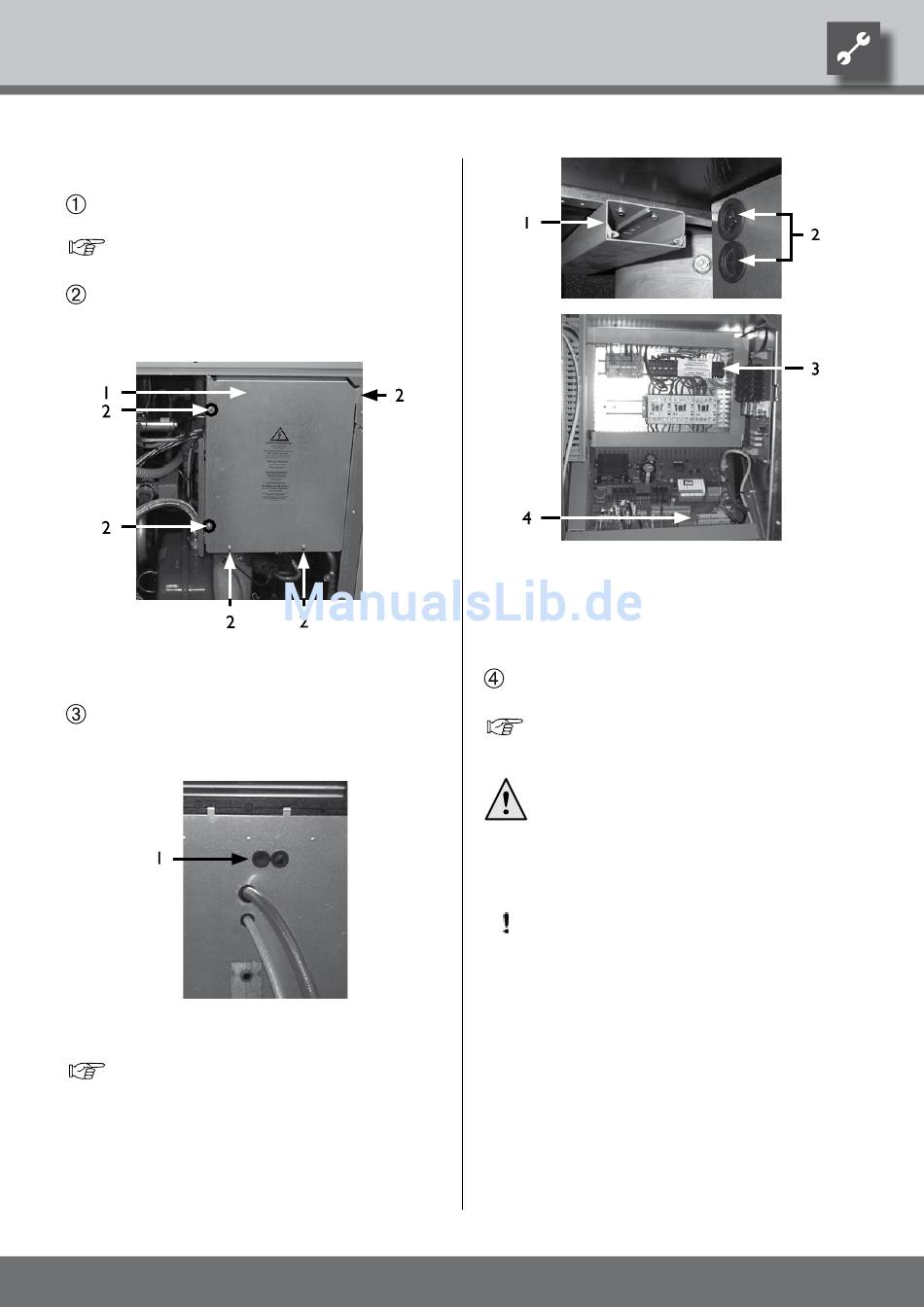

leiStungSAnSchluSS
Falls Gerät geschlossen, Vorderwand öffnen...
„Transport mit der Sackkarre"
Elektrischen Schaltkasten des Geräts öffnen. Hier-
zu Kreuzschlitzschrauben leicht lösen und Abdeck-
blech abheben...
1 Elektrischer Schaltkasten
2 Kreuzschlitzschrauben
leistungskabel und Fühlerkabel durch die Gummi-
tüllen an der Geräterückseite in das Gerät einfüh-
ren...
1 Gummitüllen
Positionierung der Gummitüllen für die Kabe-
leinführung siehe „Massbild" zum jeweiligen Ge-
rätetyp.
Durch das Einschieben werden die leitungen Inner-
halb des Geräts in einem geschlossenen Kabelkanal
bis zum Schaltkasten geführt...
Technische Änderungen vorbehalten.
DE830504/210627 – Originalbetriebsanleitung
Elektrische Anschlussarbeiten nach dem Klemmen-
plan vornehmen, der für Ihren Gerätetyp gilt...
© Alpha-InnoTec GmbH
1 Kabelkanal im Gerät
2 Kabeldurchführungen Schaltkasten
3 Anschlüsse leistungs- und
Steuerungskabel
4 Anschlüsse reglerplatine
Klemmenplan zum jeweiligen Gerätetyp
Gefahr!
elektrische anschlussarbeiten nur gemäss
dem Klemmenplan und den Stromlaufplä-
nen vornehmen, der für ihren Gerätetyp
gilt.
VorSichT.
rechtsdrehfeld der Lasteinspeisung si-
cherstellen (Verdichter).
– Beim Betrieb mit falscher Drehrich-
tung des Verdichters können schwe-
re, irreparable Schäden am Verdichter
entstehen.
21
