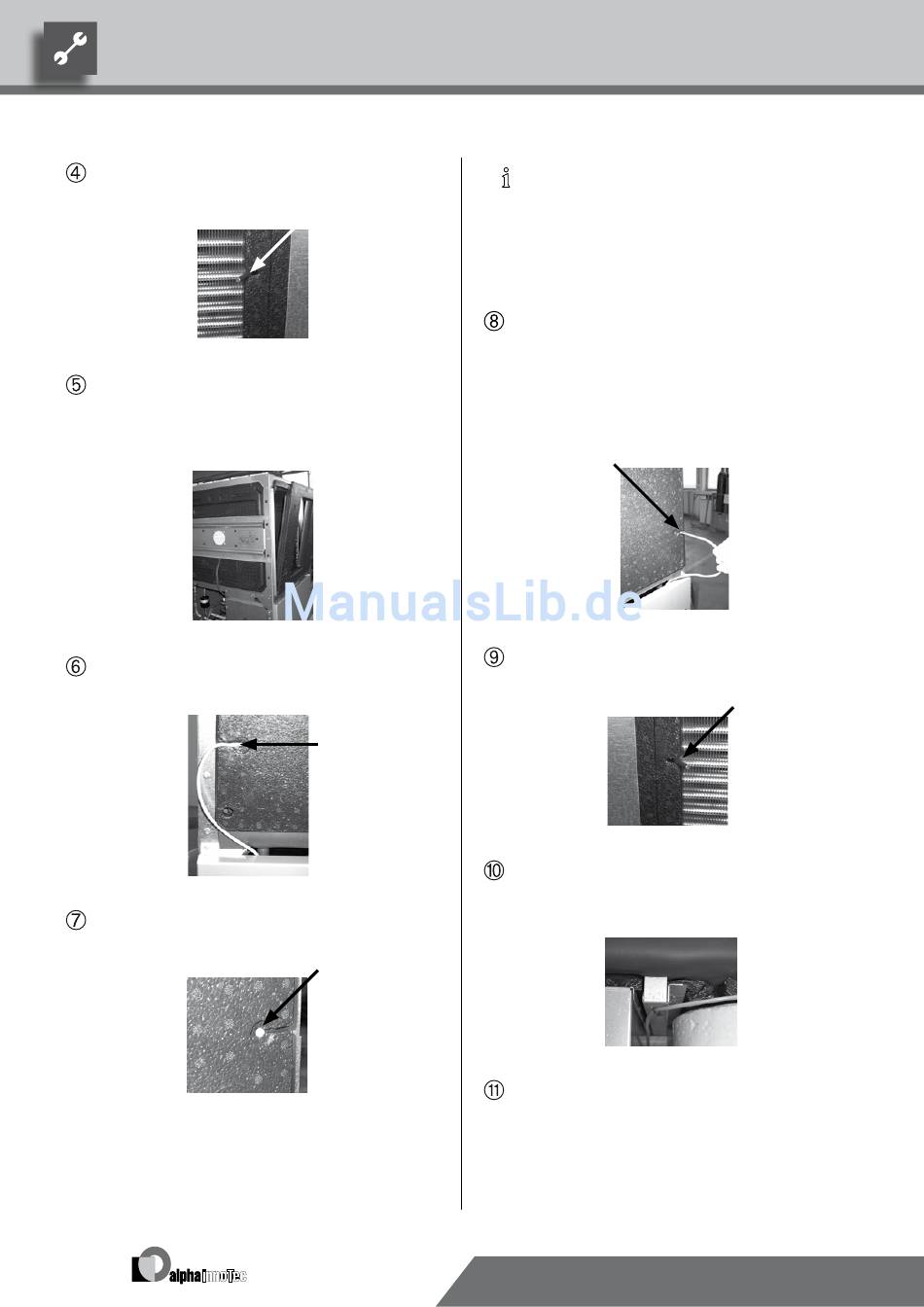

Fühlerkopf aus der Halterung auf der linken Seite
entnehmen und am Kabel hängen lassen...
Isolationswände links und rechts herausziehen in-
dem oben an den markierten Griffpunkten gezogen
wird ( kurze ruckartige Bewegungen helfen beim lö-
sen )...
Nun das Fühlerkabel vorsichtig durch die Isolations-
wand auf der linken Seite ziehen...
Das entstandene loch mit dem Blindstopfen aus
dem Beipack verschliessen...
12
hinWeiS.
Bei Bedarf kann die epp-isolierung mit
heisskleberpistole
freiem Kleber repariert werden.
Der fühler muss immer auf der kanalab-
gewanden Seite montiert werden.
Die beiden rechten Bauteile gestürzt auf die lin-
ken Seite nehmen und die beiden linken Bau-
teile gestürzt auf die rechte Seite nehmen
Den Fühler mit Kabel durch das vorgeprägte loch
auf der rechten Seite schieben nachdem das vorge-
prägte loch mit einem Schraubenzieher durchstos-
sen wurde...
Fühlerkopf in die Halterung auf der rechten Seite
klemmen...
Fühlerkabel über die beiden Kabelhalter und die
querschiene mit Befestigungslöcher zum Schaltka-
sten führen...
Nun in umgekehrter reihenfolge die Isolationswän-
de und die Seitenwände oben montieren und da-
bei die Isolationswand immer erst unten ansetzten
und dann schrittweise von unten nach oben bis auf
Position eindrücken oder mit der Hand einklopfen.
Hierbei kann Seifenwasser durch leichtes Aufsprü-
hen als Gleitmittel verwendet werden...
