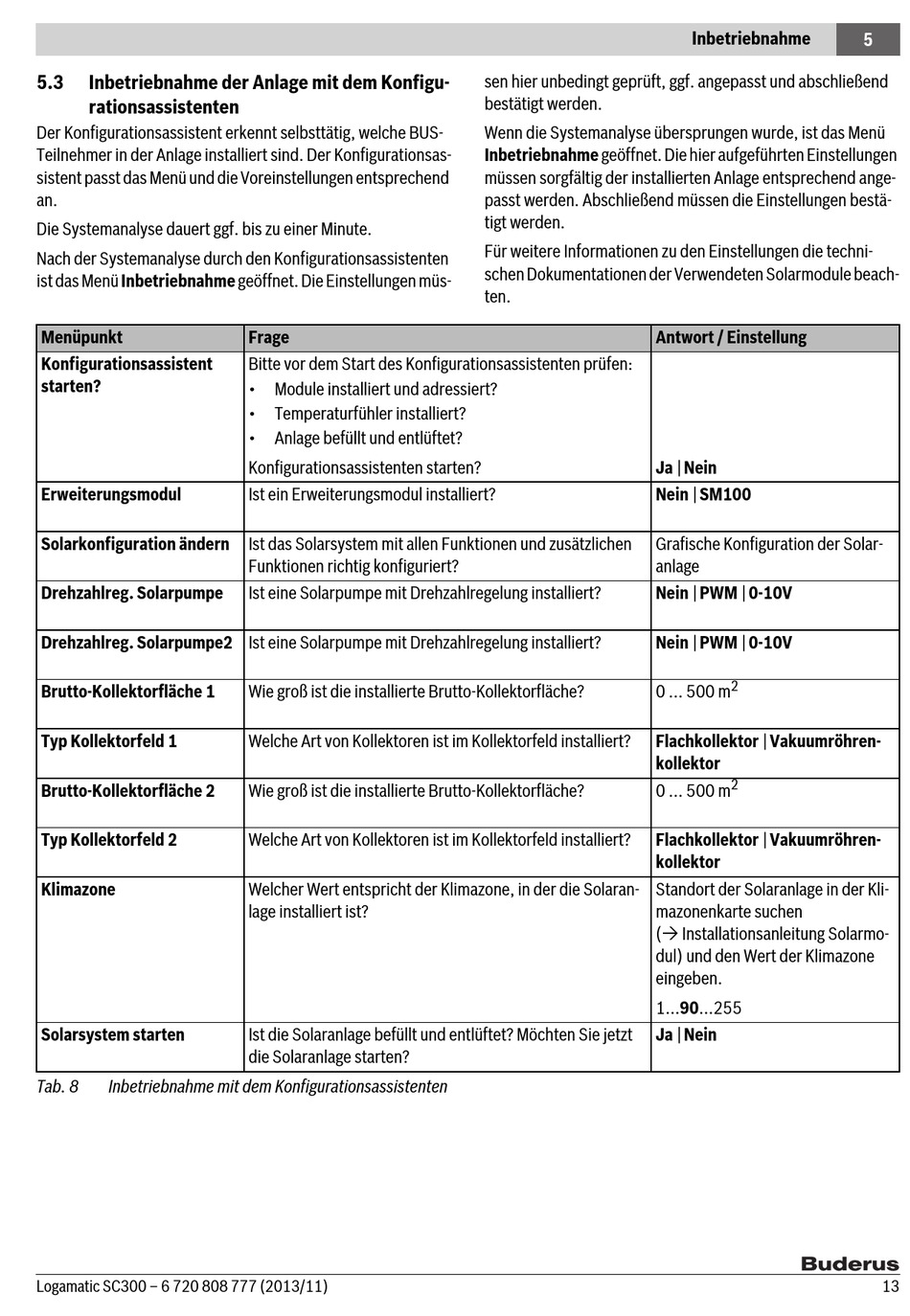

5.3 Inbetriebnahme der Anlage mit dem Konfigu-
rationsassistenten
Der Konfigurationsassistent erkennt selbsttätig, welche BUS-
Teilnehmer in der Anlage installiert sind. Der Konfigurationsas-
sistent passt das Menü und die Voreinstellungen entsprechend
an.
Die Systemanalyse dauert ggf. bis zu einer Minute.
Nach der Systemanalyse durch den Konfigurationsassistenten
ist das Menü Inbetriebnahme geöffnet. Die Einstellungen müs-
Menüpunkt
Konfigurationsassistent
starten?
Erweiterungsmodul
Solarkonfiguration ändern
Drehzahlreg. Solarpumpe
Drehzahlreg. Solarpumpe2 Ist eine Solarpumpe mit Drehzahlregelung installiert?
Brutto-Kollektorfläche 1
Typ Kollektorfeld 1
Brutto-Kollektorfläche 2
Typ Kollektorfeld 2
Klimazone
Solarsystem starten
Tab. 8 Inbetriebnahme mit dem Konfigurationsassistenten
Logamatic SC300 – 6 720 808 777 (2013/11)
Frage
Bitte vor dem Start des Konfigurationsassistenten prüfen:
• Module installiert und adressiert?
• Temperaturfühler installiert?
• Anlage befüllt und entlüftet?
Konfigurationsassistenten starten?
Ist ein Erweiterungsmodul installiert?
Ist das Solarsystem mit allen Funktionen und zusätzlichen
Funktionen richtig konfiguriert?
Ist eine Solarpumpe mit Drehzahlregelung installiert?
Wie groß ist die installierte Brutto-Kollektorfläche?
Welche Art von Kollektoren ist im Kollektorfeld installiert?
Wie groß ist die installierte Brutto-Kollektorfläche?
Welche Art von Kollektoren ist im Kollektorfeld installiert?
Welcher Wert entspricht der Klimazone, in der die Solaran-
lage installiert ist?
Ist die Solaranlage befüllt und entlüftet? Möchten Sie jetzt
die Solaranlage starten?
sen hier unbedingt geprüft, ggf. angepasst und abschließend
bestätigt werden.
Wenn die Systemanalyse übersprungen wurde, ist das Menü
Inbetriebnahme geöffnet. Die hier aufgeführten Einstellungen
müssen sorgfältig der installierten Anlage entsprechend ange-
passt werden. Abschließend müssen die Einstellungen bestä-
tigt werden.
Für weitere Informationen zu den Einstellungen die techni-
schen Dokumentationen der Verwendeten Solarmodule beach-
ten.
Antwort / Einstellung
Ja | Nein
Nein | SM100
Grafische Konfiguration der Solar-
anlage
Nein | PWM | 0-10V
Nein | PWM | 0-10V
0 ... 500 m
Flachkollektor | Vakuumröhren-
kollektor
0 ... 500 m
Flachkollektor | Vakuumröhren-
kollektor
Standort der Solaranlage in der Kli-
mazonenkarte suchen
( Installationsanleitung Solarmo-
dul) und den Wert der Klimazone
eingeben.
1...90...255
Ja | Nein
