Elektrischer Anschluss

Die Bedieneinheit wird über die BUS-Leitung mit Energie ver-
sorgt.
Die Polarität der Adern ist beliebig.
Wenn die maximale Gesamtlänge der BUS-Ver-
bindungen zwischen allen BUS-Teilnehmern
überschritten wird oder im BUS-System eine
Ringstruktur vorliegt, ist die Inbetriebnahme
der Anlage nicht möglich.
Maximale Gesamtlänge der BUS-Verbindungen:
2
• 100 m mit 0,50 mm
2
• 300 m mit 1,50 mm
▶ Wenn mehrere BUS-Teilnehmer installiert werden, Min-
destabstand von 100 mm zwischen den einzelnen BUS-
Teilnehmern einhalten.
▶ Wenn mehrere BUS-Teilnehmer installiert werden, BUS-
Teilnehmer wahlweise seriell oder sternförmig anschlie-
ßen.
▶ Um induktive Beeinflussungen zu vermeiden: Alle Klein-
spannungskabel von Netzspannung führenden Kabeln ge-
trennt verlegen (Mindestabstand 100 mm).
▶ Bei induktiven äußeren Einflüssen (z. B. von Photovoltaik-
Anlagen) Kabel geschirmt ausführen (z. B. LiYCY) und
Schirmung einseitig erden. Schirmung nicht an Anschluss-
klemme für Schutzleiter im Modul anschließen, sondern an
Hauserdung, z. B. freie Schutzleiterklemme oder Wasser-
rohre.
▶ BUS-Verbindung zum Solarmodul herstellen.
Logamatic SC300 – 6 720 808 777 (2013/11)
Leiterquerschnitt
Leiterquerschnitt.

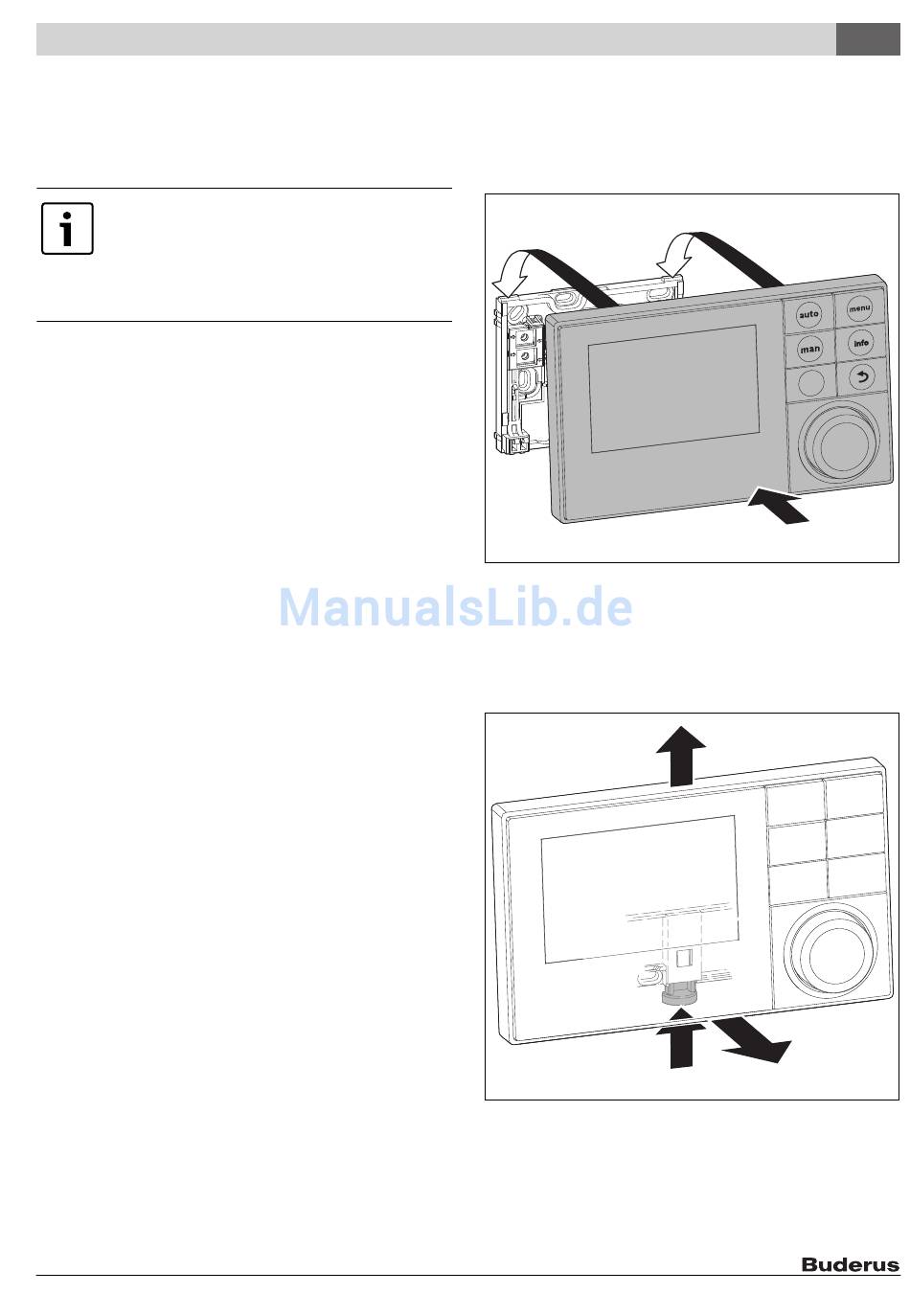

3.5 Bedieneinheit einhängen oder abnehmen
Bedieneinheit einhängen
1. Bedieneinheit oben einhängen.
2. Bedieneinheit unten einrasten.
1.
1.
Bild 4 Bedieneinheit einhängen
Bedieneinheit abnehmen
1. Knopf an der Unterseite des Sockels drücken.
2. Bedieneinheit unten nach vorne ziehen.
3. Bedieneinheit nach oben abnehmen.
1.
Bild 5 Bedieneinheit abnehmen
