7.1 Einstellungen für Solaranlagen

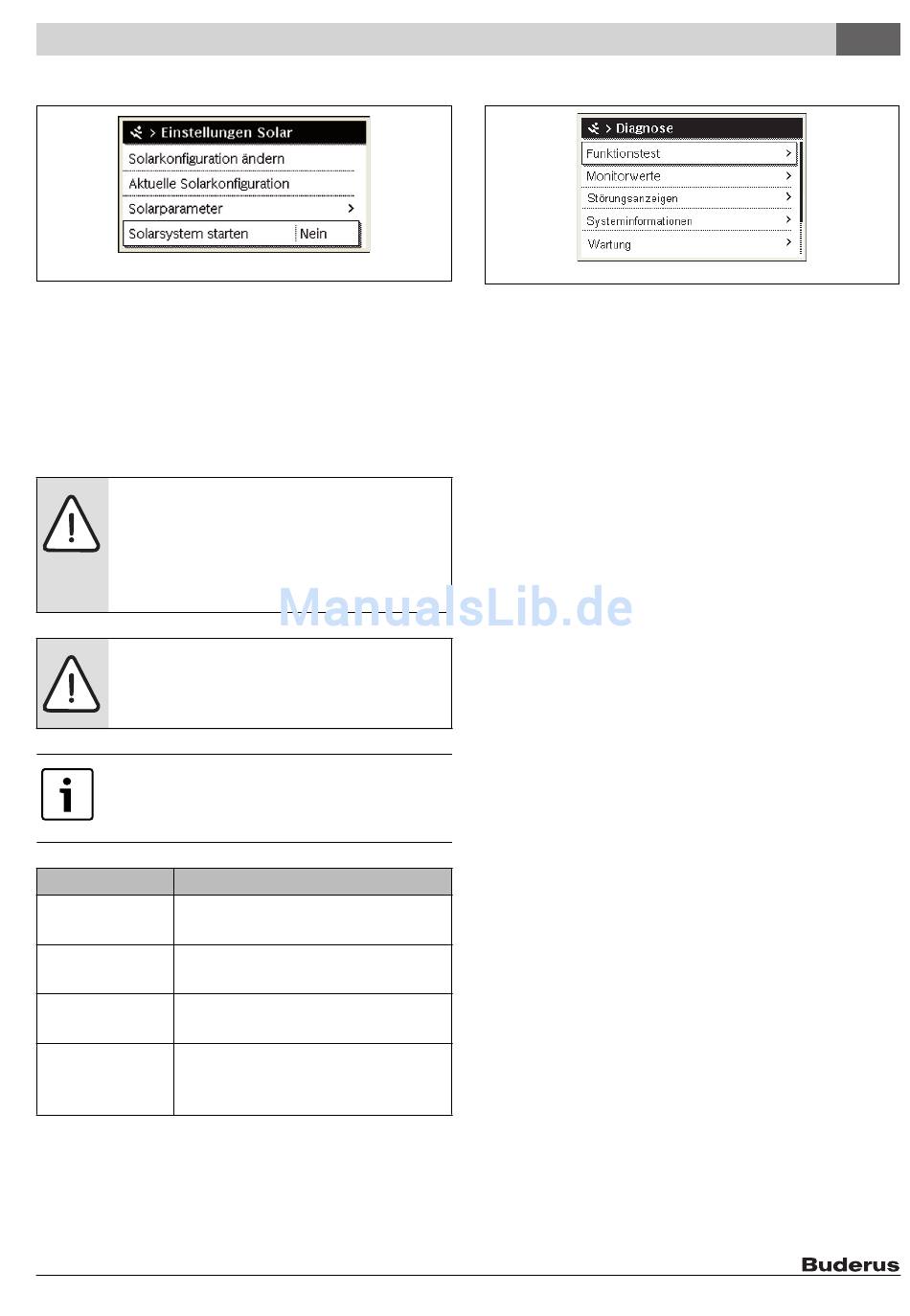

Bild 10 Menü Einstellungen Solar
Wenn eine Solaranlage mit erweiterter Funktion installiert ist,
sind die entsprechenden Menüs und Menüpunkte verfügbar.
Die Menüs zur Solaranlage sind in der Anleitung des eingesetz-
ten Moduls ausführlich beschrieben.
Im Menü Einstellungen Solar sind bei allen Solaranlagen die
in Tabelle 9 aufgeführten Untermenüs verfügbar.
WARNUNG: Verbrühungsgefahr!
▶ Wenn Warmwassertemperaturen über
60 °C eingestellt werden oder die thermi-
sche Desinfektion eingeschaltet ist, muss
eine Mischvorrichtung installiert werden.
HINWEIS: Anlagenschaden!
▶ Solaranlage vor der Inbetriebnahme befül-
len und entlüften.
Wenn die Fläche der installierten Solarkollek-
toren falsch eingestellt ist, wird der Solarer-
trag im Infomenü falsch angezeigt!
Menüpunkt Zweck des Menüs
Solarkonfiguration Grafische Konfiguration der Solaranlage
ändern
Aktuelle Solarkon- Grafische Darstellung der konfigurierten
figuration Solaranlage
Solarparameter Einstellungen für die installierte Solaran-
lage
Solarsystem star- Nachdem alle erforderlichen Parameter
ten eingestellt sind, kann die Solaranlage in
Betrieb genommen werden.
Tab. 9 Allgemeine Einstellungen für die Solaranlage
Logamatic SC300 – 6 720 808 777 (2013/11)
6 720 808 777-07.1O
7.2 Diagnosemenü
Bild 11 Menü Diagnose
Das Servicemenü Diagnose enthält mehrere Werkzeuge zur Di-
agnose. Beachten Sie, dass die Anzeige der einzelnen Menü-
punkte anlagenabhängig ist.
7.2.1 Menü Funktionstests
Mit Hilfe dieses Menüs können aktive Bauteile der Heizungsan-
lage einzeln getestet werden. Wenn in diesem Menü Funkti-
onstests aktivieren auf Ja gestellt wird, wird der normale
Heizbetrieb in der gesamten Anlage unterbrochen. Alle Einstel-
lungen bleiben erhalten. Die Einstellungen in diesem Menü sind
nur vorübergehend und werden auf die jeweilige Grundeinstel-
lung zurückgestellt, sobald Funktionstests aktivieren auf
Nein gestellt oder das Menü Funktionstest geschlossen wird.
Die zur Verfügung stehenden Funktionen und Einstellungsmög-
lichkeiten sind anlagenabhängig.
Ein Funktionstest erfolgt, indem die Einstellwerte der aufge-
führten Bauteile entsprechend gesetzt werden. Ob der Bren-
ner, der Mischer, die Pumpe oder das Ventil entsprechend
reagiert, kann am jeweiligen Bauteil überprüft werden.
Z. B. kann die Solarpumpe getestet werden:
• Aus: Die Pumpe hält an.
• Ein: Die Pumpe geht in Betrieb.
7.2.2 Menü Monitorwerte
In diesem Menü werden Einstellungen und Messwerte der So-
laranlage angezeigt. Z. B. kann hier die Kollektortemperatur
oder die aktuelle Speichertemperatur angezeigt werden.
Hier können auch detaillierte Informationen zu den Anlagentei-
len, wie z. B. das Schwimmbad abgerufen werden. Verfügbare
Informationen und Werte sind dabei abhängig von der instal-
lierten Anlage. Technische Dokumentation der Module und an-
derer Anlagenteile beachten.
7.2.3 Menü Störungsanzeigen
In diesem Menü können aktuelle Störungen und die Störungs-
historie abgerufen werden.
Servicemenü
