Installation
Das detaillierte Anlagenschema zur Installation der hydrauli-
schen Baugruppen und Bauteile und der zugehörigen Steuer-
elemente entnehmen Sie bitte den Planungsunterlagen oder
der Ausschreibung.
WARNUNG: Verbrühungsgefahr!
Wenn Warmwassertemperaturen über 60 °C
eingestellt werden oder die thermische Desin-
fektion eingeschaltet ist, muss eine Mischvor-
richtung installiert werden.
GEFAHR: Stromschlag!
▶ Vor Installation dieses Produktes:
Wärmeerzeuger und alle weiteren BUS-
Teilnehmer allpolig von der Netzspannung
trennen.
3.1
Arten der Installation
Wie die Bedieneinheit zu installieren ist, ist von der Verwen-
dung der Bedieneinheit und vom Aufbau der gesamten Anlage
abhängig ( Kapitel 2, Seite 4).
3.2
Installationsort der Bedieneinheit
Wir empfehlen für eine direkte und einfach zugängliche Bedie-
nung die Bedieneinheit im Wohnbereich zu installieren.
3.3
Installation im Referenzraum
Die Installationsfläche an der Wand muss eben
sein.
▶ Sockel an einer Wand installieren
( Bild 3).
6
6 mm
6 mm
3,5 mm

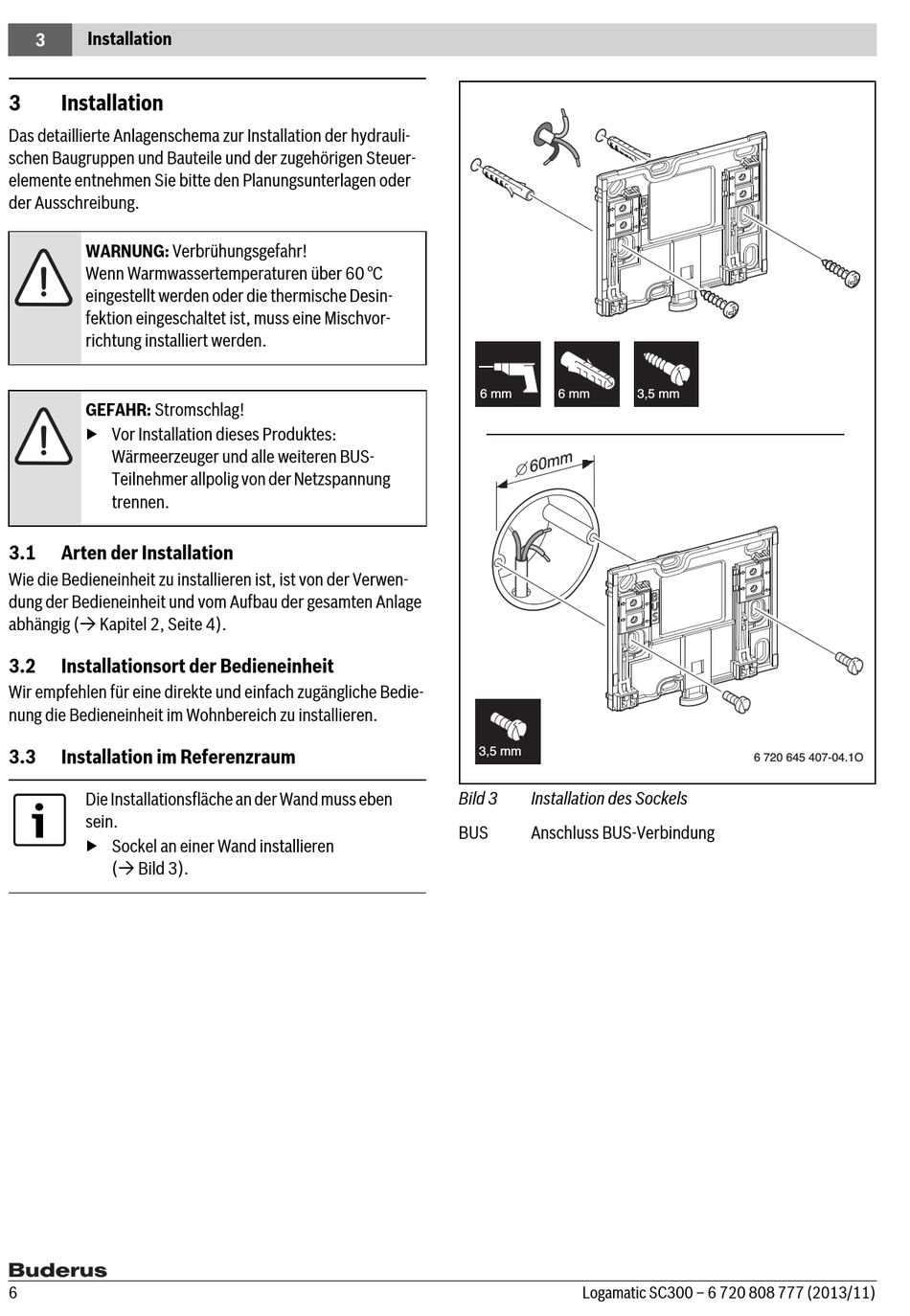

Bild 3
Installation des Sockels
BUS
Anschluss BUS-Verbindung
