Aufbau; Wandeinbauhülse - inVENTer iV14V-Corner Montage- Und Bedienungsanleitung

2.1

Aufbau

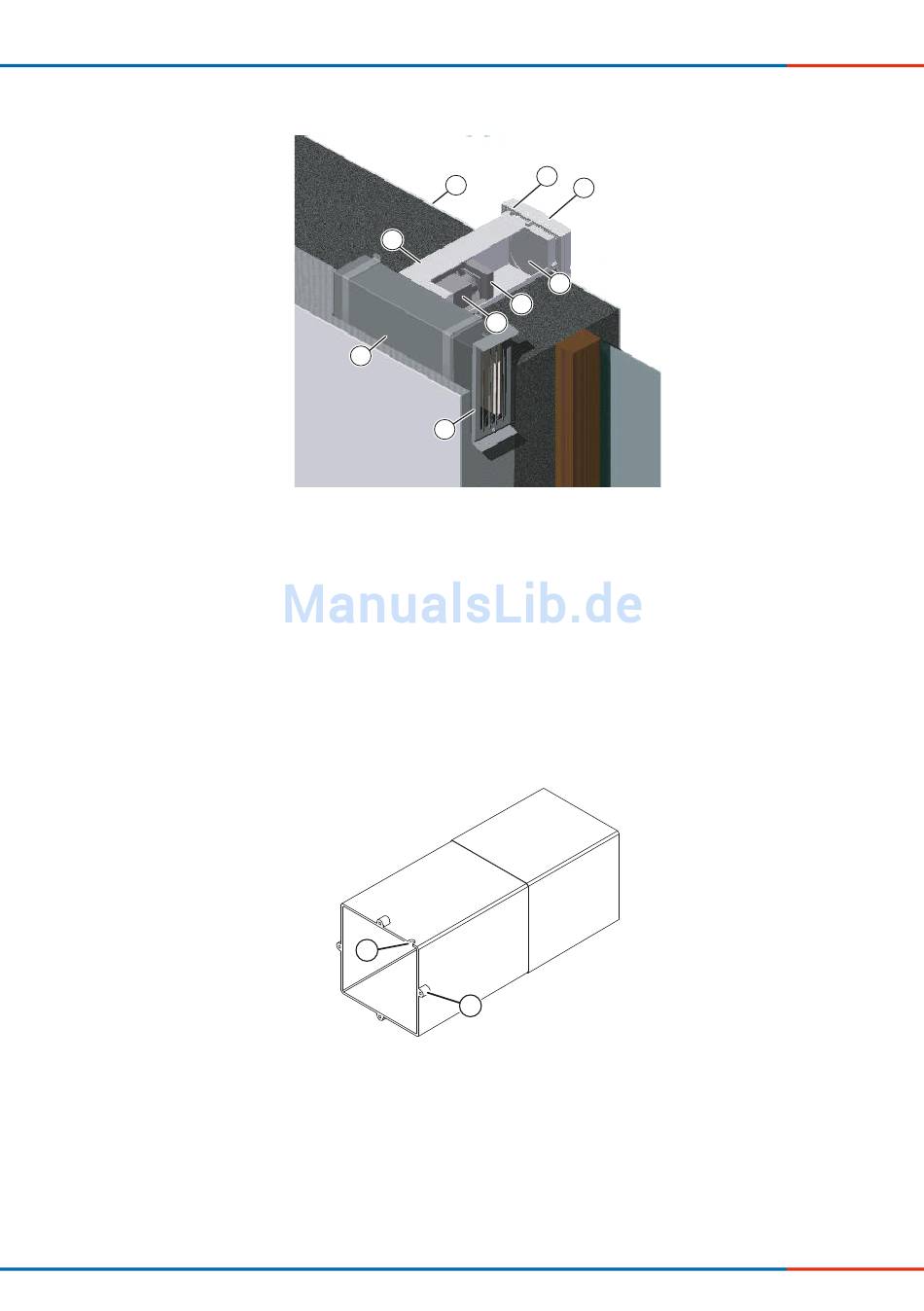

Abbildung 1: Übersicht Lüftungsgerät iV14V-Corner
1 Innenputz
2 Grundplatte Innenblende
3 Abdeckung Innenblende
4 Staubilter
5 Reversier-Ventilator
Wandeinbauhülse
Abbildung 2: Wandeinbauhülse Lüftungsgerät iV14V-Corner
1 Befestigungselement
2 Aussparung Kabel/Regler
Lüftungssystem inVENTer
1
7
5
6
8
9
Mit Innenblende V-220x200
2
1
•
® iV14V-Corner
SYSTEMÜBERSICHT
2
3
4
6 Wärmespeicher
7 Wandeinbauhülse
8 Flachkanal Corner
9 Laibungsgitter
Montage- und Bedienungsanleitung 7
