Schaltkontakte
Schaltkontakte
Parametrierung/Modul BASE/Schaltkontakte
Menü Display
Kontakt K1 (Spezialist)
Verwendung
Messgröße
Grenzwert
Hysterese
Wirkrichtung
Kontakttyp
zurück
Modul BASE
Alarm (K4)
K1
K2
K3
Kontaktbelegung:
siehe Klemmenschild
Modul BASE
56
83.3 %Air
19.2°C
NAMUR Wartungsbedarf
NAMUR HOLD
Grenzwert
Spülkontakt
Parametersatz B aktiv
USP-Ausgang

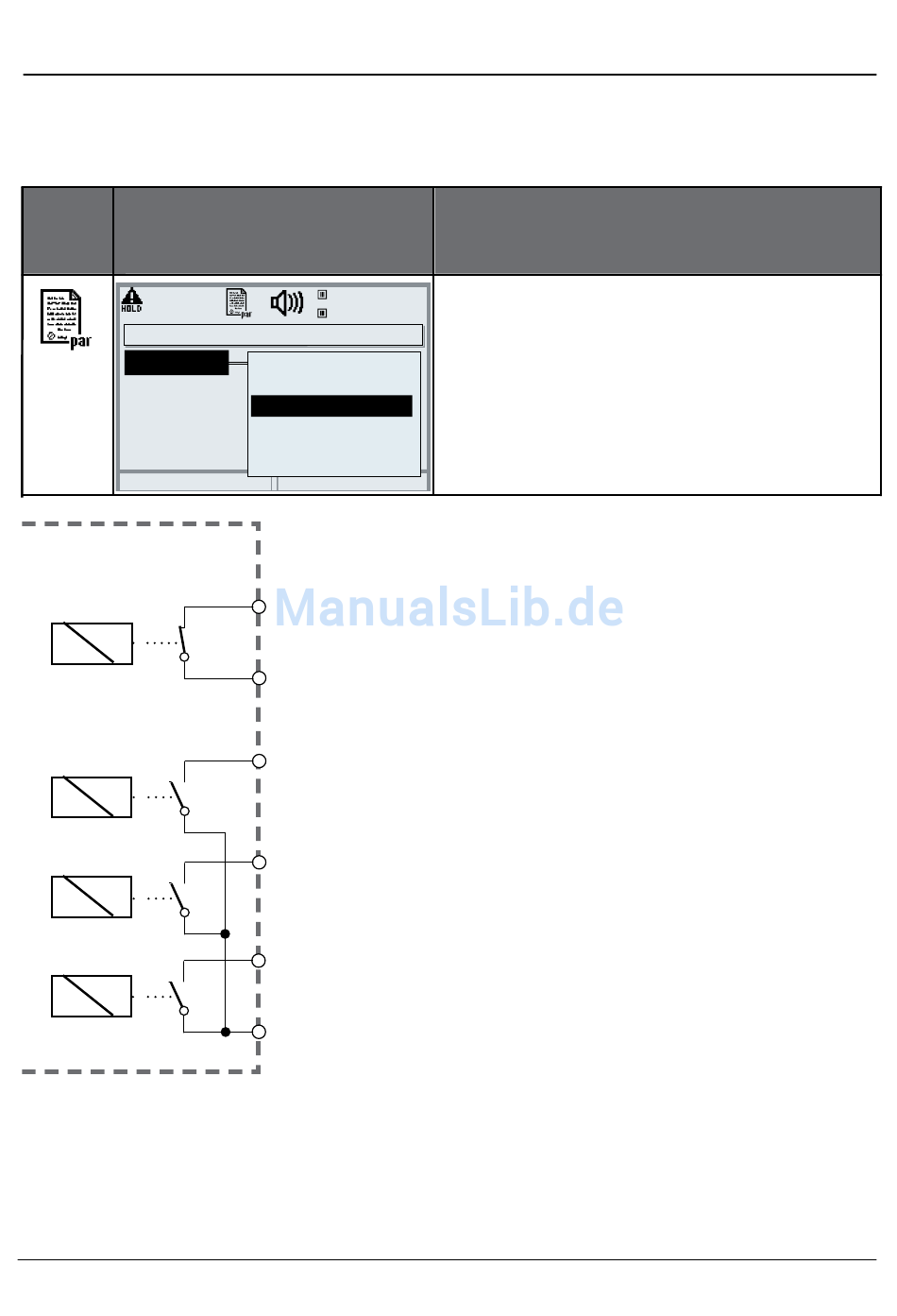

Das Modul BASE verfügt über 4 Relaiskontakte
(max. Belastbarkeit AC/DC jeweils 30 V / 3 A).
Der Kontakt K4 ist vorgesehen für die Ausfall-
Meldung. Einstellbar ist das Schaltverhalten
(Arbeits- bzw. Ruhekontakt), zusätzlich können
Einschalt- bzw. Ausschaltverzögerung parame-
triert werden.
Lieferzustand der frei verwendbaren
Schaltkontakte Modul BASE:
K3: NAMUR-Wartungsbedarf
K2: NAMUR-HOLD (Funktionskontrolle)
K1: Grenzwert
K1-K3 sind parametrierbar ("Verwendung"):
• NAMUR Wartungsbedarf
• NAMUR HOLD
• Grenzwert
• Spülkontakt
• Parametersatz B aktiv
• USP-Ausgang (nur bei COND-Modul)
• KI Rec aktiv
• Sensoface
• Steuerung Alarm
Parametrierung Schaltkontakte
Verwendung Schaltkontakte
• Parametrierung aufrufen
• Passzahl eingeben
• Modul BASE wählen
• "Kontakt ... " auswählen
• "Verwendung" (Abb.)
