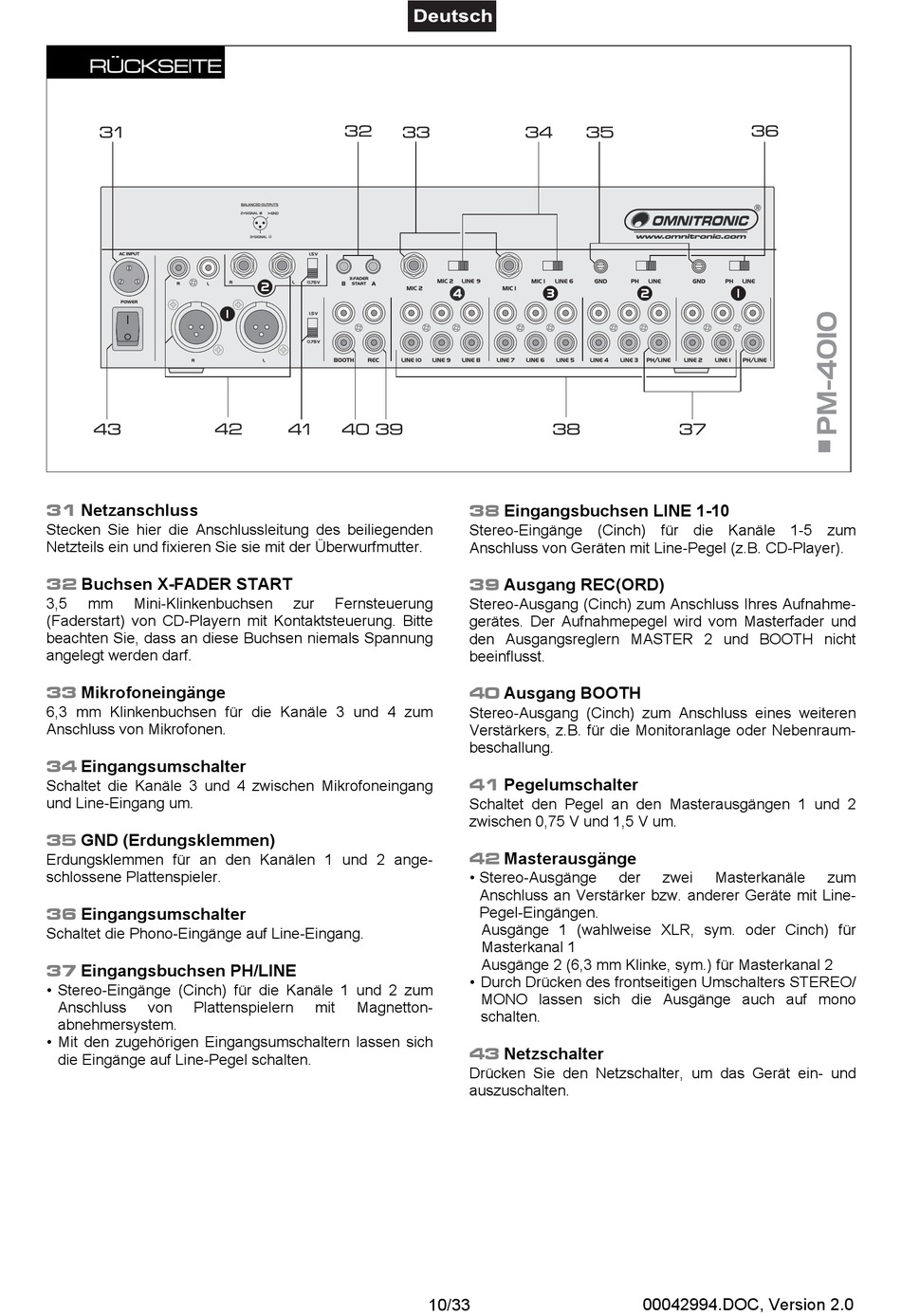

Netzanschluss
Stecken Sie hier die Anschlussleitung des beiliegenden
Netzteils ein und fixieren Sie sie mit der Überwurfmutter.
32
Buchsen X-FADER START
3,5
mm
Mini-Klinkenbuchsen
(Faderstart) von CD-Playern mit Kontaktsteuerung. Bitte
beachten Sie, dass an diese Buchsen niemals Spannung
angelegt werden darf.
33
Mikrofoneingänge
6,3 mm Klinkenbuchsen für die Kanäle 3 und 4 zum
Anschluss von Mikrofonen.
34
Eingangsumschalter
Schaltet die Kanäle 3 und 4 zwischen Mikrofoneingang
und Line-Eingang um.
35
GND (Erdungsklemmen)
Erdungsklemmen für an den Kanälen 1 und 2 ange-
schlossene Plattenspieler.
36
Eingangsumschalter
Schaltet die Phono-Eingänge auf Line-Eingang.
37
Eingangsbuchsen PH/LINE
• Stereo-Eingänge (Cinch) für die Kanäle 1 und 2 zum
Anschluss
von
Plattenspielern
abnehmersystem.
• Mit den zugehörigen Eingangsumschaltern lassen sich
die Eingänge auf Line-Pegel schalten.
zur
Fernsteuerung
mit
Magnetton-
10/33
38
Eingangsbuchsen LINE 1-10
Stereo-Eingänge (Cinch) für die Kanäle 1-5 zum
Anschluss von Geräten mit Line-Pegel (z.B. CD-Player).
39
Ausgang REC(ORD)
Stereo-Ausgang (Cinch) zum Anschluss Ihres Aufnahme-
gerätes. Der Aufnahmepegel wird vom Masterfader und
den Ausgangsreglern MASTER 2 und BOOTH nicht
beeinflusst.
40
Ausgang BOOTH
Stereo-Ausgang (Cinch) zum Anschluss eines weiteren
Verstärkers, z.B. für die Monitoranlage oder Nebenraum-
beschallung.
41
Pegelumschalter
Schaltet den Pegel an den Masterausgängen 1 und 2
zwischen 0,75 V und 1,5 V um.
42
Masterausgänge
• Stereo-Ausgänge
der
Anschluss an Verstärker bzw. anderer Geräte mit Line-
Pegel-Eingängen.
Ausgänge 1 (wahlweise XLR, sym. oder Cinch) für
Masterkanal 1
Ausgänge 2 (6,3 mm Klinke, sym.) für Masterkanal 2
• Durch Drücken des frontseitigen Umschalters STEREO/
MONO lassen sich die Ausgänge auch auf mono
schalten.
43
Netzschalter
Drücken Sie den Netzschalter, um das Gerät ein- und
auszuschalten.
zwei
Masterkanäle
00042994.DOC, Version 2.0
