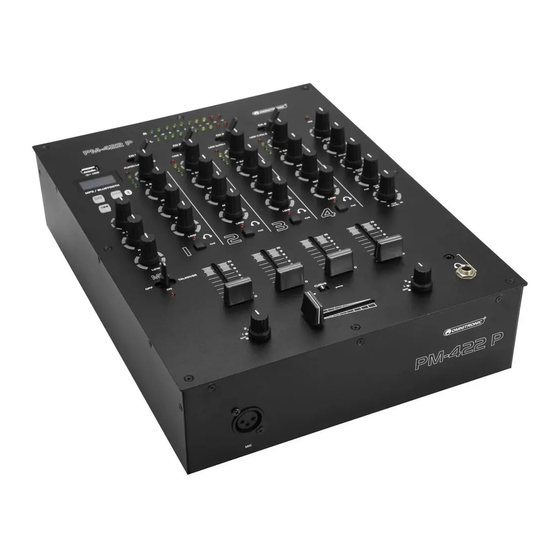

Omnitronic PM-422P Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Omnitronic Anleitungen
  4. Mischpulte
  5. PM-422P
  6. Bedienungsanleitung

Omnitronic PM-422P Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

1 • DE

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Omnitronic PM-422P

Inhaltszusammenfassung für Omnitronic PM-422P

  • Seite 1 1 • DE...

  • Seite 3: Inhaltsverzeichnis

    Inhalt 1 Einführung 1 Einführung ..........3 Willkommen bei Omnitronic! Schön, dass Sie sich für eines unserer Produkte entschieden haben. Produktmerkmale ........3 2 Sicherheitshinweise ......... 4 Diese Bedienungsanleitung zeigt Ihnen, wie Sie 3 Bestimmungsgemäße Verwendung ..5 den Mixer in Betrieb nehmen und nutzen. Damit 4 Bedienelemente und Anschlüsse ...

  • Seite 4: Sicherheitshinweise

    • Die Kabeleinführung oder die Kupplung am 2 Sicherheitshinweise Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann Achtung! das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann. Gerät vor Feuchtigkeit und Nässe schützen! •...

  • Seite 5: Bestimmungsgemäße Verwendung

    • Beim Einsatz von Nebelgeräten ist zu beachten, 3 Bestimmungsgemäße dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Verwendung Nebelgerät entfernt betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass Das Gerät dient zum Mixen von Audioquellen und eine gute Sichtweite von mindestens 10 m wurde speziell für professionelle Anwendungen...

  • Seite 6: Bedienelemente Und Anschlüsse

    4 Bedienelemente und Anschlüsse 6 • DE...
  • Seite 7 Funktion USB-Anschluss für ein USB-Speichergerät LCD-Anzeige für den Audioplayer Taste PLAY/STOP zum Starten und Stoppen der Wiedergabe Tasten zur Titelwahl und für schnellen Vor-/Rücklauf Taste PAIRING zum Koppeln von Bluetooth-Geräten Lautstärkeregler LEVEL für das Mikrofon Regler HIGH zum Einstellen der Höhen das Mikrofon Regler LOW zum Einstellen der Bässe das Mikrofon Ein-/Ausschalter mit LED-Anzeige für das Mikrofon.
  • Seite 8 Stereo-Ausgang (Cinch) zum Anschluss an Verstärker bzw. anderer Geräte mit Line-Pegel- Eingang Stereo-Ausgang (Cinch) zum Anschluss eines weiteren Verstärkers, z. B. für die Monitoranlage oder Nebenraumbeschallung Stereo-Ausgang (Cinch) zum Anschluss eines Aufnahmegeräts Unsymmetrische Klinkenbuchse für den Anschluss eines Mikrofons 8 • DE...

  • Seite 9: Inbetriebnahme

    5 Inbetriebnahme Aufstellen Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Bedienpult. Achten Sie bei der Standortwahl des Geräts darauf, dass um das Gerät herum genügend Abstand zu anderen Geräten vorhanden ist, um die Wäremeabstrahlung zu verbessern. Dauerhafte Überhitzung kann zu Schäden am Gerät führen.

  • Seite 10: Bedienung

    6 Bedienung Grundeinstellung der Eingangskanäle Stellen Sie alle Gain-Regler, Klangregler und den Crossfader in die Mittelposition. Drehen Sie die beiden Zuordnungsschalter für den Crossfader in die Position "OFF". Wählen Sie mit dem Eingangsumschalter den Eingang an, an dem die Tonquelle angeschlossen ist. Geben Sie ein Tonsignal (Testsignal oder Musikstück) auf den Kanal und heben Sie dessen Fader auf ca.

  • Seite 11: Vorhören Der Kanäle

    3) Aktivieren Sie die Bluetooth-Funktion an der Bluetooth-Quelle und starten Sie die Gerätesuche. Wählen Sie „OMNITRONIC PM-422P“ aus der Liste aus und verbinden Sie die Geräte. 4) Starten Sie nach dem Koppeln die Wiedergabe der Musik an der Bluetooth-Quelle wie gewohnt und verwenden Sie die Bedienelemente in Kanal 1, um das Signal des Audioplayers auf das Mastersignal zu mischen.

  • Seite 12: Technische Daten

    8 Technische Daten PM-422P Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: 25 W Eingänge: Line/Phono: Stereo-Cinch, umschaltbar Line: Stereo-Cinch DJ-Mikrofon: XLR, sym. und 6,3-mm-Klinke, unsym. Ausgänge: Master: Stereo-XLR und -Cinch Booth: Stereo-Cinch Record: Stereo-Cinch Kopfhörer: 3,5-mm- und 6,3-mm-Stereoklinke Audioplayer: Wiedergabeformat:...

  • Seite 13: Introduction

    1 Introduction Contents Welcome to Omnitronic! Thank you for choosing 1 Introduction ..........13 one of our products. Product features ........13 2 Safety Instructions ......... 14 This user manual will show you how to install and 3 Operating Determinations ..... 15 operate the mixer.

  • Seite 14: Safety Instructions

    • If extension cords are used, make sure that the 2 Safety Instructions core diameter is sufficient for the required power consumption device. warnings concerning the power cords are also valid for Caution! possible extension cords. • Always disconnect from the mains, when the Keep this device away from rain and moisture! device is not in use or before cleaning it.

  • Seite 15: Operating Determinations

    3 Operating Determinations Cleaning and Service This device is used to mix audio sources. It has • Disconnect from mains before cleaning! Never been specially designed professional use solvents or aggressive detergents in order applications. to clean the device! Rather use a soft and damp Power Supply cloth.

  • Seite 16: Operating Elements And Connections

    4 Operating Elements and Connections 16 • EN...
  • Seite 17 Function USB port connecting a USB storage device LCD screen for the audio player PLAY/STOP button for playback control buttons for title selection and fast forward/rewind PAIRING button for pairing Bluetooth devices LEVEL control for the microphone Control HIGH adjusts the high range for the microphone Control LOW adjusts the bass range for the microphone On/off switch with LED indicator for the microphone.
  • Seite 18 Balanced XLR output L/R for connecting amplifiers or other units with line level input Stereo output (RCA) for connecting amplifiers or other units with line level input Stereo output (RCA) for connecting a further amplifier, e.g. for the monitoring system or PA application in a secondary room Stereo output (RCA) for connecting a recording unit Unbalanced jack input for connecting a microphone...

  • Seite 19: Setup

    5 Setup Placing the mixer The mixer can be used as a table top unit or it can be installed into a console. Please make sure that there is enough space around the unit for ventilation to improve heat dissipation. Steady overheating will damage the unit.

  • Seite 20: Operation

    6 Operation Basic adjustment of the input channels First set all gain controls, equalizer controls and the crossfader to mid-position. Set the two assignment selectors to the position "OFF". Use the input selector to select the input to which the audio source is connected. Feed an audio signal (test signal or music piece) to the channel and advance the channel fader to approx.

  • Seite 21: Prefader Listening To The Channels

    2) For Bluetooth operation press the PAIRING button to enter pairing mode. The display indicates “ConnectingW”. 3) Activate the Bluetooth function at the Bluetooth source and start the device scan. Select “OMNITRONIC PM-422P“ from the list and connect the devices.

  • Seite 22: Technical Specifications

    8 Technical Specifications PM-422P Power supply: 100-240 V AC, 50/60 Hz Power consumption: 25 W Inputs: Line/phono: stereo RCA, switchable Line: stereo RCA DJ microphone: XLR, bal. and 6.3 mm jack, unbal. Outputs: Master: stereo XLR and RCA Booth: stereo RCA...
  • Seite 23 23 • EN...
  • Seite 24 © OMNITRONIC 2019 D00124864 Version 1.0 Omnitronic is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn, Germany...
